带减速机构小型直流齿轮传动电机

　　这款带减速机构的小型直流齿轮传动电机，在小型自动化设备、桌面级创客装置、小型输送机构、智能小车驱动、电子锁具传动、小型阀门执行端等场景中应用十分广泛，很多需要低转速大扭矩输出的小型动力位，都会优先选用这类集成减速箱的直流电机，相比直接输出的普通直流电机，它能在不提升电机本体额定电压的前提下，通过齿轮组的减速增扭作用，把电机本身高转速低扭矩的输出特性，转化为适配负载端需求的低转速大扭矩动力，避免额外搭建减速结构带来的空间占用与装配误差。

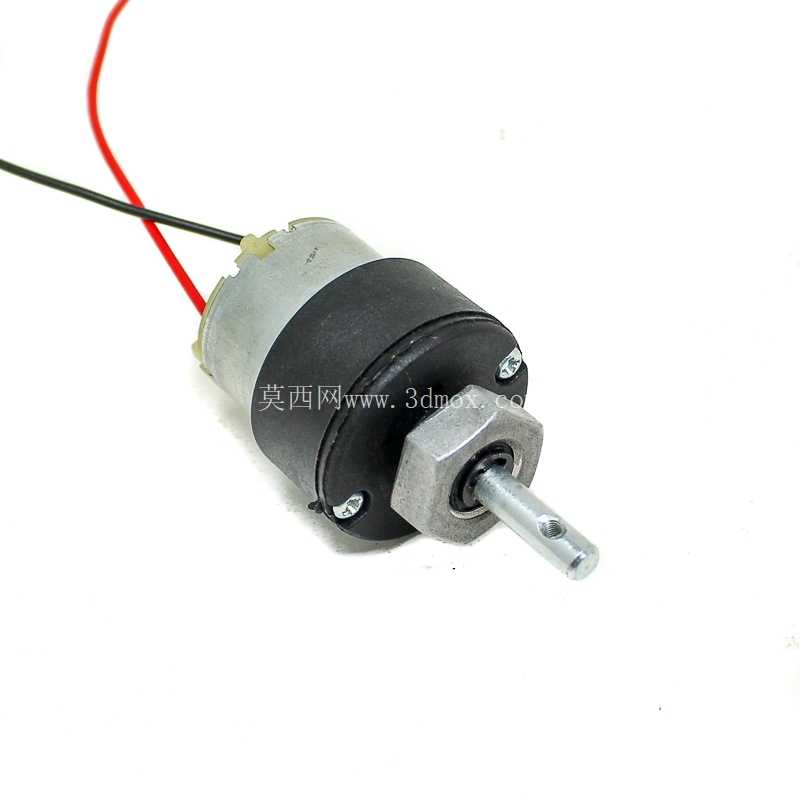

　　从实际使用的角度看，这类电机的输出轴带横向安装孔，既可以通过过盈配合直接套装传动轮，也能穿入销钉实现周向固定，防止带载转动时出现轴与连接件打滑的问题；电机本体的出线采用红黑分色设计，对应直流供电的正负极，接线时无需额外对线序做反复确认，能减少装配阶段的接线错误率。减速箱端盖采用螺丝锁紧结构，后期如果需要清理齿轮组润滑脂、更换磨损齿轮，只需拆开端盖固定螺丝即可，无需破坏整体结构，维护便利性比铆接封死的减速箱好很多。

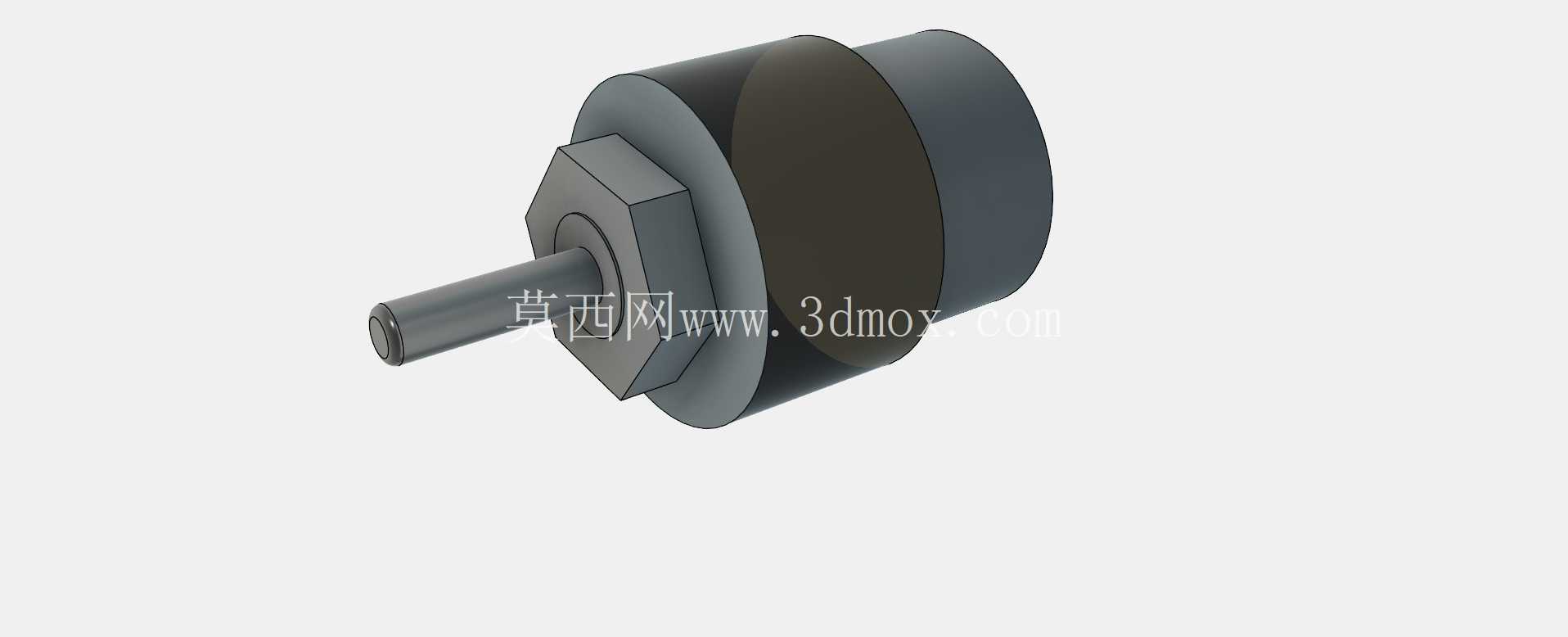

　　设计这款电机的三维模型时，首先要还原实际产品的装配层级：最内侧是直流有刷电机本体，包含定子磁瓦、转子绕组、换向器与电刷结构，外侧包裹的是金属机壳，起到磁路闭合与结构防护的作用；前端连接的是行星？不对，这类小尺寸减速箱多采用直齿圆柱齿轮减速级，从电机轴的小齿轮开始，每一级齿轮都通过轴套固定在减速箱壳体的定位孔内，最后一级齿轮与输出轴固连，把动力传递到外部。建模时要注意每一级齿轮的中心距公差，实际生产中齿轮中心距的偏差会直接影响传动噪音与齿轮寿命，所以模型里的齿轮啮合间隙要控制在合理范围，既不能出现干涉，也不能间隙过大导致传动回差超标。

　　外形尺寸与安装边界方面，这类电机的减速箱外径、电机本体外径、输出轴直径、轴伸长度、出线长度都有明确的适配范围，安装时通常可以通过减速箱端的两个安装螺丝孔做端面固定，也可以采用环抱式的固定座包裹电机本体做周向固定，建模时要预留出安装螺丝的沉头空间，避免螺丝装配时与减速箱内部齿轮发生干涉；输出轴的安装孔位置要与轴端保持合理距离，不能太靠近轴根导致应力集中，也不能太靠近轴端导致连接件固定不牢。

　　实际选型时，这类电机的扭矩输出与减速比直接相关，建模时还原的齿轮齿数、模数参数，要和市面流通的同规格产品参数匹配，保证模型导入装配体后，能直接适配对应的安装位，不需要反复调整尺寸。很多做小型设备开发的工程师，在方案阶段就会调用这类标准电机的三维模型做布局，提前确认动力端的安装空间是否足够，输出轴的高度是否和传动轮的中心高对齐，避免后期打样时出现安装干涉、轴伸长度不够等问题。另外，电机本体的尾部是封闭结构，建模时不需要做多余的开孔，还原实际产品的防护结构即可，出线位置的护套也要做出来，因为实际使用中线缆弯折时，护套能减少线缆根部的应力，防止断线，这个细节如果在模型里遗漏，做装配干涉检查时就可能忽略线缆弯折需要的空间，导致实际装配时线缆被其他结构件挤压破损。

　　从传动特性来看，这类齿轮减速直流电机的输出轴径向承载能力比普通直流电机高，因为减速箱的输出轴有前后两个轴承支撑，能承受一定的径向负载，比如直接套装小滚轮做驱动轮使用时，不需要额外加支撑轴承，简化整体结构。建模时要还原轴承的安装位，保证输出轴的同轴度符合实际装配要求，避免模型里出现轴与轴承孔不同心的问题，影响后续做运动仿真时的准确性。
