外转子直流无刷D2822动力电机

　　这款外转子结构的直流无刷动力单元，在小型电动动力场景中有着极高的适配性，常见于固定翼航模、小型多旋翼飞行器、桌面级小型传动试验台、微型电动代步装置的动力输出端，区别于传统有刷直流电机，它没有碳刷与换向器的物理接触磨损结构，运行过程中不存在换向火花，电磁干扰水平更低，连续运行的寿命周期远高于同功率等级的有刷电机，日常维护需求极低。从结构设计逻辑来看，它采用外转子布局，转子外壳直接集成散热鳍片结构，转动过程中鳍片会带动周边空气形成定向气流，带走绕组工作产生的热量，不需要额外加装散热风扇就能满足持续功率输出的散热需求，同时外转子的转动惯量更大，动力输出的扭矩特性更平顺，在需要稳定转速输出的场景下，不需要搭配大惯量飞轮就能抑制转速波动。

　　定子部分集中绕制的三相绕组做了浸漆固化处理，绕组端部与定子铁芯的结合强度更高，能够承受更高的加速度载荷，在飞行器做剧烈机动动作时，不会出现绕组松动移位的问题。输出轴采用标准直径的光轴结构，轴端做了倒角处理，方便安装桨夹、同步带轮、联轴器等传动连接件，轴身与转子端盖的配合位置做了高精度的同轴度管控，转动时的径向跳动量控制在极小范围内，高速运转时的振动水平更低，不会因为轴系偏心带来额外的动平衡问题。

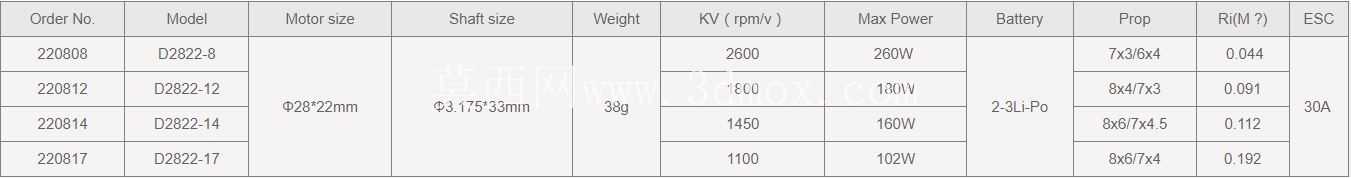

　　安装边界上，它的主体直径为28mm，轴向总长度不含输出轴为22mm，整体重量仅38g，在狭小安装空间内的适配性极强，安装孔位采用端盖均布的通孔设计，不需要复杂的定制安装座，使用标准螺丝就能直接固定在设备的安装平面上，安装时只需要预留出输出轴的伸出空间，以及尾部三相引出线的走线空间即可，不需要额外预留散热间隙。参数匹配层面，它提供多档KV值可选，分别适配不同的供电电压与螺旋桨规格，最高持续输出功率可达260W，最大拉力在搭配适配螺旋桨时可达850g，能够覆盖从微型室内飞行器到小型户外固定翼航模的动力需求，搭配30A等级的电子调速器就能完成驱动控制，接线逻辑简单，只需要将三相线与电调对应连接，不需要额外的传感器反馈就能完成无感驱动，调试门槛极低。

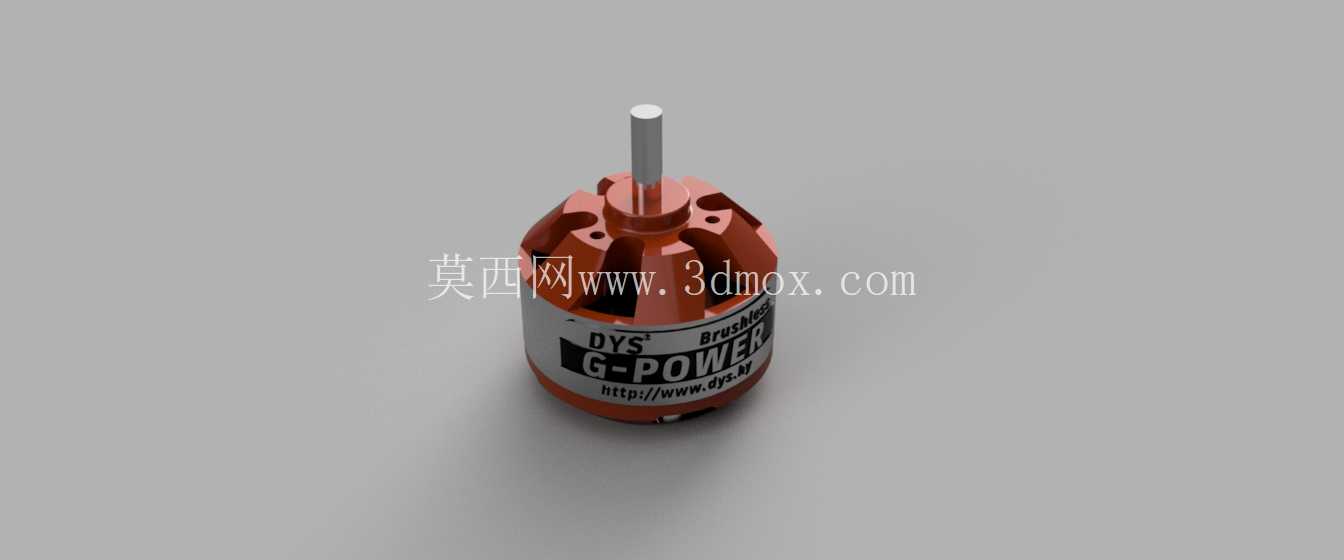

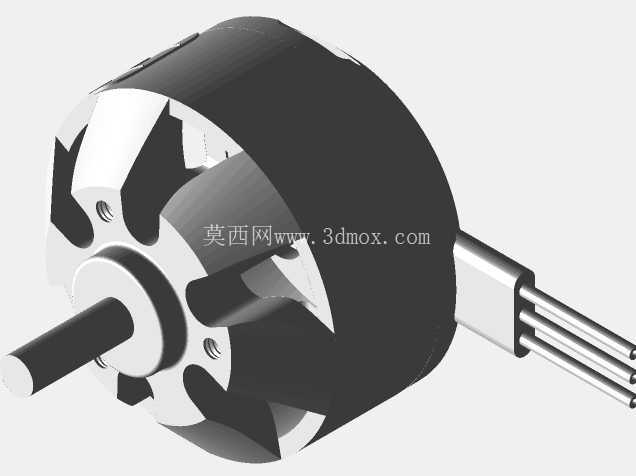

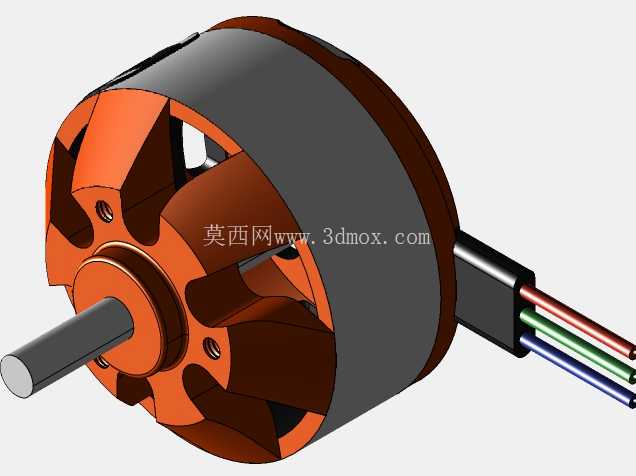

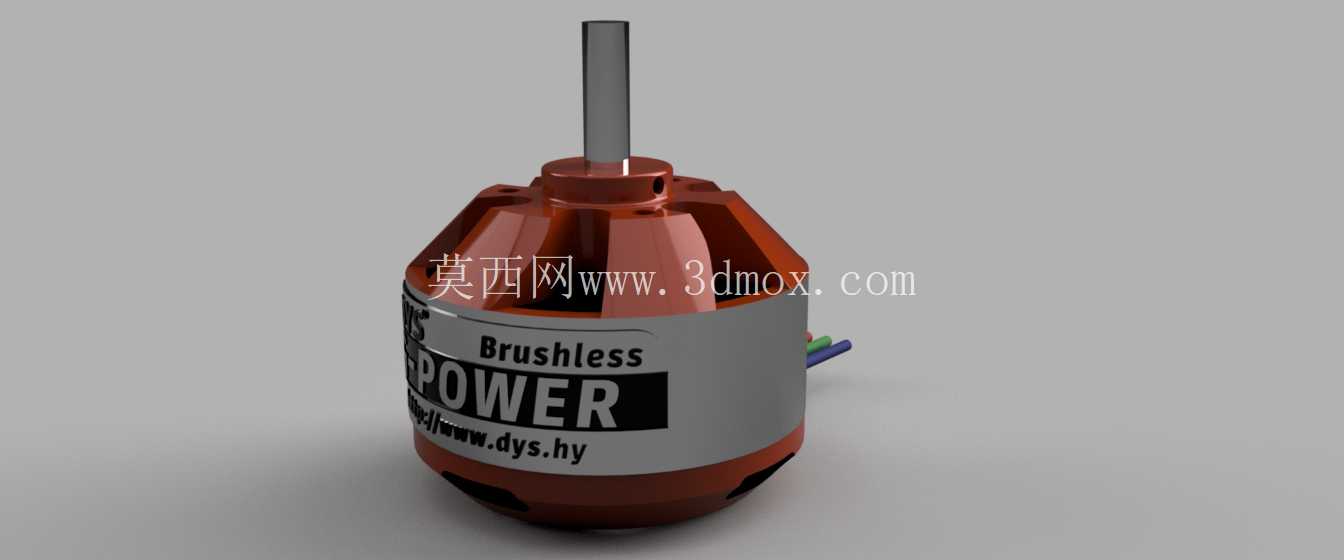

　　在实际选型使用时，需要注意根据负载的转速需求选择对应KV值的型号，高KV值型号适配小直径高转速螺旋桨，低KV值型号适配大直径低转速螺旋桨，避免出现电机过载过热的问题；安装时要保证输出轴与负载的同轴度，避免额外的径向力作用在轴承上，缩短轴承的使用寿命；走线时要将三相动力线与信号控制线分开布设，避免动力线的电磁干扰影响控制信号的稳定性。从建模还原度来看，这个三维模型完整还原了电机的外部结构特征，包括外转子的散热鳍片造型、机身标签区域的结构、输出轴的长度与直径、端盖的安装孔位、尾部引出线的出线位置，在做设备整体装配设计时，可以直接调用这个模型完成安装干涉检查、布局空间校验，不需要重新测绘电机的外部尺寸，能够大幅缩短结构设计阶段的测绘周期，提升整体设计效率。
