电动机定转子三维扫描逆向结构模型

　　在电机维修、逆向研发以及性能仿真验证的实际工程场景中，获取定转子的真实三维结构数据是开展后续工作的核心前提。不同于全新设计的参数化建模，基于实物扫描得到的定转子结构，能够完整还原量产件在加工、装配以及长期运行后产生的实际形位偏差，这些偏差是理论设计模型无法覆盖的，却直接影响电机的气隙均匀度、电磁转换效率以及运行振动水平。

　　从实际用途来看，这类扫描模型可直接用于老旧电机的替换件开发，很多服役年限较长的工业电机往往缺失原始设计图纸，定转子作为电机的核心电磁部件，一旦出现绕组损坏、铁芯磨损等故障，直接开模制作替换件的容错率极低，通过三维扫描获取1:1的真实结构数据，能够在逆向建模阶段就核对铁芯叠压厚度、槽型尺寸、绕组端部伸出长度等关键参数，避免替换件装配后出现气隙不均、扫膛等问题。同时该模型也可用于电机的电磁仿真边界校准，很多仿真结果与实际测试存在偏差，核心原因就是仿真用的理想模型忽略了实际加工带来的槽口倒角偏差、铁芯叠片的错位量、绕组排布的松散度，将扫描得到的真实结构导入仿真软件，能够大幅提升仿真结果的参考价值，为电机的效率优化、噪声抑制提供更贴合实际的计算基础。

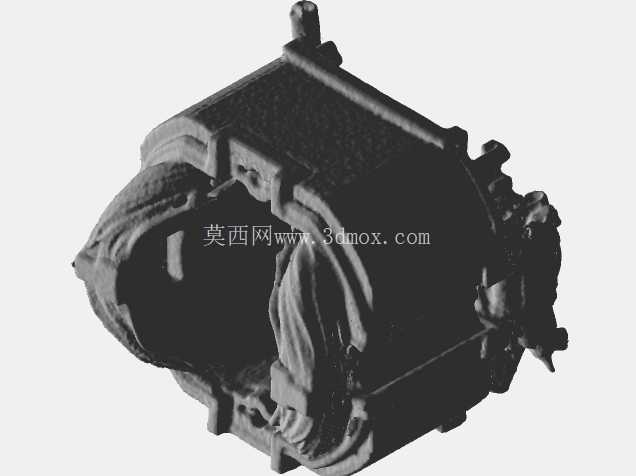

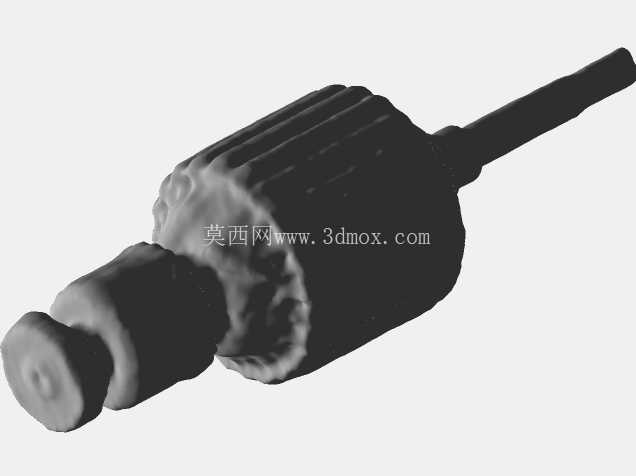

　　从产品功能特性来看，该扫描模型完整保留了定子铁芯的外圆安装定位面、端盖配合止口、绕组端部的实际轮廓，以及转子铁芯的轴孔配合面、导条端环的真实形态，没有对扫描产生的细微结构做过度光顺处理，能够真实反映实物的装配基准位置。其中定子部分的安装止口是与电机端盖配合的核心基准，其圆度、同轴度直接决定了定转子的装配同轴度，扫描模型中该位置的点云数据精度可满足公差核对需求，设计人员可直接在模型上测量止口的实际尺寸偏差，判断原有部件的磨损量，确定替换件的加工公差带。转子部分的轴孔与输出轴的配合为过渡配合，扫描得到的轴孔实际圆柱度数据，能够为轴的配合尺寸设计提供实际参考，避免过盈量过大导致装配困难，或是间隙过大导致运行时转子偏心。

　　在设计思路层面，这类扫描逆向模型的构建逻辑与正向参数化设计完全不同，正向设计是从性能参数出发推导结构尺寸，而扫描逆向是从实物结构出发反推设计参数，建模过程中需要优先保证装配基准面的精度，对于非配合面的细微扫描噪点可做适度简化，但涉及到电磁性能的槽型尺寸、铁芯长度、气隙圆周轮廓则需要完全贴合扫描数据，不能为了模型美观随意调整。比如定子铁芯的槽型尺寸直接决定了绕组的槽满率，若随意修改槽型尺寸，会导致后续绕组重绕时无法按照原有线径和匝数嵌入槽内，直接影响电机的额定功率和转矩特性；转子导条的实际形状和端环的尺寸则影响转子的电阻和漏抗，是电机启动性能、运行效率的核心影响因素，建模时必须完整还原其实际轮廓，不能简化为规则的几何形状。

　　从外形尺寸与安装边界来看，该模型完整呈现了定子铁芯的外径尺寸、轴向叠压总长度、安装脚的孔位分布与孔径尺寸，这些尺寸是电机替换安装的核心边界，在进行电机替换或是设备改造时，可直接将该模型导入整机装配环境，核对与周边机座、端盖、接线盒的安装间隙，避免出现装配干涉。转子部分的轴向总长度、轴伸端的配合长度、轴承位的直径尺寸，也都在扫描模型中得到了准确还原，可直接用于核对转子与端盖轴承室的配合位置，确保装配后转子的轴向窜动量在合理范围内，避免运行时转子与定子端面发生摩擦。需要注意的是，扫描模型反映的是实物的实际尺寸，在进行新件加工时，需要结合配合公差要求对尺寸做适度调整，比如定子与机座的配合面，考虑到长期运行可能产生的磨损，新加工的定子外圆尺寸需要按照基孔制配合要求选取合理的公差，而不是直接照搬扫描得到的磨损后尺寸。

　　在实际的工程应用中，这类扫描模型还可用于电机的故障分析，比如当电机出现局部过热、振动过大的问题时，可将扫描模型与原始设计模型做对比，分析定转子是否存在变形、气隙是否存在偏心，定位故障产生的根本原因，而不是单纯更换部件解决表面问题。对于电机定制化改造场景，比如需要调整电机的额定转速、优化冷却结构，也可以在该扫描模型的基础上做结构修改，相比从零开始建模能够大幅缩短设计周期，同时保证改造后的部件与原有电机的安装接口完全匹配，降低改造成本和装配风险。
