面铣削加工专用定位压紧夹具组件结构

　　这套夹具组件主要面向立式铣床、加工中心的面铣工序场景，针对中小型异形结构件的平面加工需求设计，解决常规平口钳装夹定位精度不足、异形件夹持易变形、批量加工重复定位效率低的实际生产问题。在实际机加工车间的批量零件生产环节，面铣工序往往是零件基准面加工、后续工序尺寸基准统一的核心前置工序，装夹的可靠性直接决定铣削过程的振动幅度、平面度公差控制能力以及加工效率，这套夹具在设计时优先考虑了装夹刚性与操作便捷性的平衡。

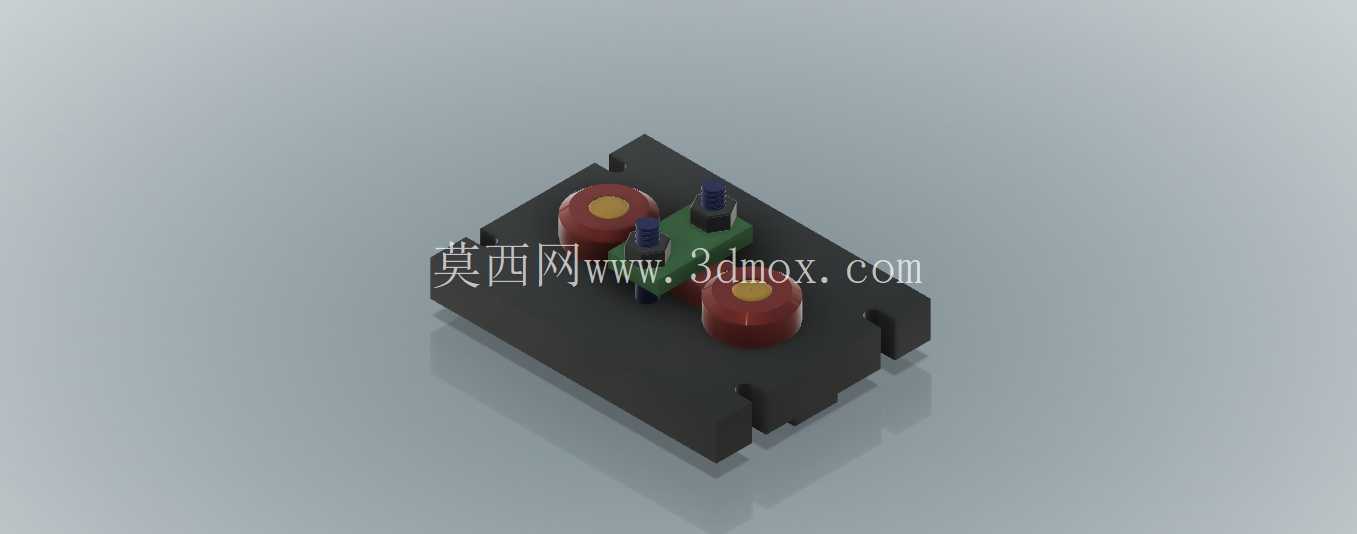

　　从结构功能来看，组件采用带定位槽的基座作为承载主体，基座底部设置有与机床工作台T型槽匹配的安装凸台，可直接通过T型螺栓完成基座在机床工作台上的固定，安装时无需额外打表找正基座基准边，基座上的定位槽公差按照IT7级精度加工，可保证夹具安装后与机床X轴进给方向的平行度控制在0.02mm/100mm范围内，大幅减少夹具换装的辅助时间。基座上集成了两组弹性压紧组件与侧向定位挡块，弹性压紧头采用聚氨酯包覆的金属压头结构，在提供足够压紧力的同时，可避免硬质金属压头在工件已加工表面留下压痕，尤其适合有色金属、薄壁类零件的面铣加工装夹；侧向定位挡块采用可调整式结构，可根据待加工工件的外形尺寸调整挡块的伸出长度，适配一定尺寸范围内的不同规格工件，无需更换夹具基座即可完成多品种小批量零件的面铣加工。

　　设计过程中，针对面铣加工时切削力方向主要沿水平进给方向、垂直方向存在铣削冲击的受力特点，特意将压紧点的位置设置在靠近工件加工面边缘的位置，缩短切削力作用点到压紧点的力臂距离，减少铣削过程中的工件翘曲变形；同时基座的整体厚度按照最大铣削力1500N的工况做了刚度校核，在满负荷切削条件下，基座的最大变形量控制在0.01mm以内，可有效避免因夹具刚性不足导致的加工面振纹问题。夹具的操作逻辑符合一线操作工人的使用习惯，工件放置时仅需靠紧侧向定位挡块，扳动压紧组件的快速锁紧手柄即可完成装夹，无需反复拧紧螺栓，单件装夹时间可控制在10秒以内，相比传统螺栓压板装夹方式，辅助装夹时间可缩短70%以上。

　　在安装边界方面，整套夹具的基座外形尺寸控制在200mm×150mm×40mm范围内，可适配大部分中小型立式铣床、桌面型加工中心的工作台安装空间，不会超出机床的行程范围；压紧组件的最大张开高度为60mm，可装夹的工件厚度范围在5mm到50mm之间，覆盖了绝大多数常规面铣加工零件的厚度尺寸。此外，夹具上的易损件均采用模块化设计，压紧头、定位挡块在长期使用出现磨损后，可直接单独更换对应配件，无需整体报废夹具，降低车间的工装维护成本。在实际应用场景中，这套夹具不仅可用于普通黑色金属零件的面铣加工，更换软质压紧头后也可用于亚克力、铝合金等易划伤材料的平面加工，适配的加工场景涵盖五金零件加工、小型结构件预制面加工、工装配件基准面加工等多个机加工细分场景，能够在保证加工精度的前提下，有效提升面铣工序的加工效率，降低操作工人的劳动强度。
