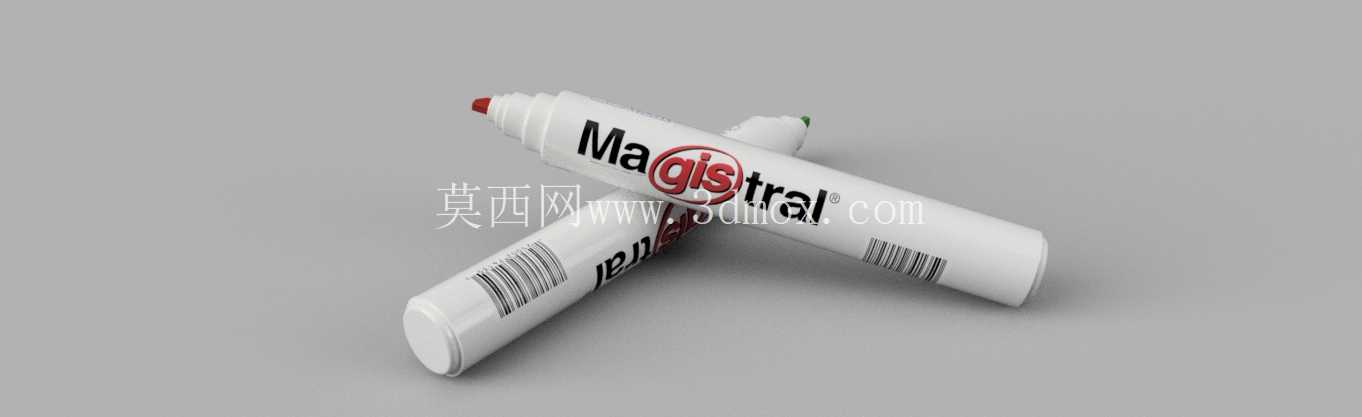

仿真记号笔教学练习三维建模作品

　　从结构设计逻辑来看，该模型完整还原了记号笔的笔身主体、笔帽、笔头、内置储墨芯、尾盖几个核心组成部分，笔身采用等直径圆柱结构设计，表面预留了标签粘贴的平整区域，对应实际产品中品牌标识、产品参数标注的位置，建模时对笔身表面的条码区域做了凹凸纹理还原，模拟真实印刷条码的触感与视觉效果，避免渲染时出现表面过于光滑失真的问题。笔帽部分做了内圈卡扣结构的还原，该结构对应实际产品中笔帽与笔身扣合的限位结构，能够保证笔帽扣合后不会轻易脱落，避免笔头干涸漏墨，同时笔帽顶端做了与笔头同色的标识块，方便使用者快速识别笔的墨水颜色，无需拔开笔帽即可快速选笔，适配工业现场多色标记快速切换的使用需求。本次建模的记号笔模型，核心面向工业设计教学、产品结构演示场景，可作为文具产品结构设计入门阶段的练习载体，也可用于产品渲染展示、装配流程演示的素材使用。日常生产生活中，记号笔广泛应用于工业生产现场的物料标识、加工点位标注、办公场景的文件标记、美术创作的手绘勾线等场景，不同使用场景对笔身的握持手感、笔帽的扣合紧度、笔头的出墨稳定性都有差异化要求，建模过程中需要充分还原这些实际使用对应的结构特征。

　　笔头部分采用锥形斜切结构设计，还原了真实记号笔笔头的多角度书写特性，既可以用尖端做细线条标记，也可以用斜面做宽幅色块涂抹，建模时对笔头与笔身的衔接位置做了过渡圆角处理，避免尖锐棱角带来的加工应力集中问题，也符合实际注塑生产的拔模角度要求。从安装边界与尺寸适配角度来看，该模型按照常规手持记号笔的实际尺寸等比例还原，笔身直径控制在18mm-22mm区间，整体长度控制在140mm-150mm区间，符合成年人手部握持的人体工学尺寸，单手握持时手指能够自然环绕笔身，长时间书写标记不会产生明显的握持疲劳。

　　笔身壁厚设置为1.2mm-1.5mm，符合PP塑料注塑成型的壁厚要求，不会出现注塑时缩瘪、填充不满的问题，内部储墨腔的直径预留足够空间，能够容纳足量的纤维储墨芯，保证实际产品的书写长度满足使用要求。建模过程中对各个零件的装配间隙做了合理设置，笔帽与笔身的配合间隙控制在0.1mm-0.15mm区间，既能够保证插拔顺畅，又能保证扣合后的密封性，减少墨水挥发速度；尾盖与笔身采用过盈配合结构设计，装配后不会出现松动脱落的问题，同时也方便生产时组装内部储墨组件。

　　从设计思路层面，作为入门级建模练习作品，该模型没有设置过于复杂的曲面结构，重点训练建模者对回转体零件的建模逻辑、表面纹理的添加方法、装配配合间隙的合理设置，同时兼顾渲染效果的真实性，模型表面的材质区分清晰，笔身的半哑光塑料材质、笔头的多孔纤维材质、标识区域的印刷材质都做了对应的材质参数设置，渲染后能够达到接近真实产品的视觉效果。在实际教学应用中，该模型可以用来演示注塑产品的拔模角度设置、壁厚均匀性设计、卡扣结构的设计要点，帮助入门学习者理解日常文具产品中蕴含的结构设计逻辑，避免出现只关注外观造型、忽略实际生产可行性的问题。同时该模型也可用于产品展示场景，搭配不同的场景素材，能够快速生成文具产品的宣传渲染图，减少实物拍摄的成本投入。
