齿轮滑块旋转转直线运动机构

　　这套齿轮滑块组合机构，核心是实现旋转运动到直线往复运动的稳定转换，在轻工送料、小型工装进给、自动化分拣工位的执行端都有很广泛的适配场景。很多一线做设备改造的工程师都遇到过，小行程直线驱动如果直接上电缸成本偏高，用气缸又很难精准控制行程节点，这类纯机械结构的转换机构，靠齿轮啮合的定传动比传递动力，不需要额外的电控闭环就能保证运动时序的一致性，在低速轻载的工位上可靠性反而比电控方案更高。

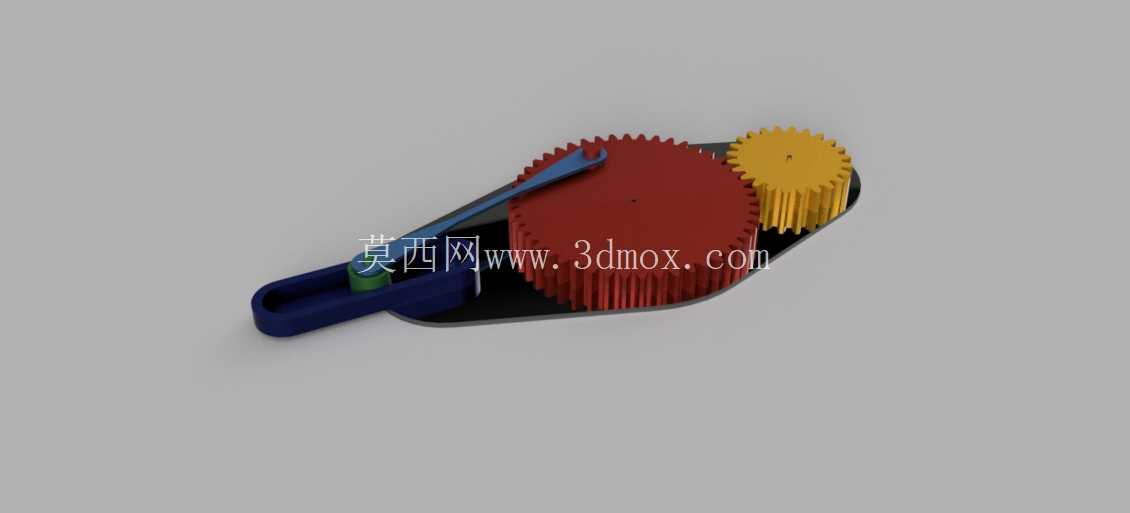

　　从结构设计逻辑来看，这套机构采用了大小齿轮啮合的减速增扭布局，大直径齿轮作为主动输入件，小直径齿轮作为从动输出件，啮合齿形采用标准渐开线圆柱直齿，加工难度低，普通滚齿设备就能完成加工，装配时不需要复杂的轴向对位，只要保证两个齿轮的中心距公差控制在0.02mm以内，就能避免啮合卡滞或者侧隙过大的回程误差。和传统曲柄滑块机构不同的是，这套结构把驱动拨杆直接集成在大齿轮的端面，拨杆的偏心距直接决定了滑块的最大行程，设计时可以根据实际工位的行程需求调整偏心销的安装位置，不需要重新加工整个齿轮本体，适配不同行程需求的改造成本很低。

　　安装边界上，整套机构的承载底座采用一体化的异形轮廓设计，两个齿轮的安装轴孔直接在底座上加工成型，不需要额外的轴承座附件，底座的轮廓边缘预留了三个沉头安装孔，可以直接通过内六角螺丝固定在设备的安装面板上，安装孔的位置公差按照IT7级精度设计，和常规的铝型材安装面板、钢板安装台都能直接适配，不需要二次配打孔位。滑块部分采用嵌入式导轨约束，导轨槽直接在底座上铣削成型，滑块和导轨的配合间隙控制在0.01-0.03mm之间，既保证滑动过程无卡滞，又能避免横向窜动影响运动精度，滑块的端部预留了标准的外螺纹连接头，可以直接连接夹爪、推块、压头等不同的执行末端，不需要额外设计转接件。

　　实际使用过程中，这套机构的输入转速适配范围在0-60rpm之间，适合低速间歇式的运动工况，齿轮啮合面只需要定期涂抹少量润滑脂就能保证长期运行无异常磨损，拨杆和滑块接触的位置做了圆弧过渡处理，避免长期滑动摩擦出现棱角磨损导致的行程误差。和同行程的凸轮直线机构相比，这套结构的加工难度更低，齿轮零件都是通用机械加工件，不需要定制复杂的凸轮轮廓，后期维护时如果齿轮出现磨损，直接替换同模数的标准齿轮即可，备件采购成本很低。很多教学演示场景也会用到这类结构，能非常直观地展示齿轮啮合传动、运动形式转换的机械原理，零件数量少，装配逻辑清晰，也适合作为机械原理课程的实操装配案例。

　　在结构细节处理上，大齿轮的端面做了减重槽设计，在保证齿轮结构强度的前提下降低了整体转动惯量，启动和停止时的冲击更小，小齿轮的轴端做了卡簧槽设计，通过轴用卡簧实现轴向定位，不需要额外的锁紧螺母，整体装配厚度更薄，适合安装空间比较紧凑的工位。滑块的滑动接触面做了表面淬火处理，表面硬度达到HRC45-50，长期往复滑动也不会出现明显的磨损失效，底座的边角都做了R3的圆角处理，避免装配和维护过程中尖锐边角划伤操作人员，整体结构没有冗余的零件，所有部件都承担明确的功能，没有多余的装饰性设计，完全从工业实用角度出发完成结构设计。
