机械传动用转向节接头结构设计

　　在各类需要实现变角度动力传递的机械传动场景中，转向节接头是承担扭矩传输、角度补偿的核心铰接部件，常见于小型传动机构、非标自动化设备的动力输出端、轻型作业机械的转向联动机构中，能够在两轴存在轴线夹角偏差的工况下，持续稳定传递旋转扭矩，避免轴系因安装对中误差、运行中受力变形出现卡滞、应力集中断裂的问题。这类接头的核心功能是在两轴轴线不共线、存在动态角度偏移的状态下，保证旋转运动的连续传递，不会因为角度变化出现传动间隙过大、扭矩传递中断的情况，相比刚性联轴器，它可以补偿一定范围内的轴向、角向安装误差，降低轴系两端支撑部件的对中精度要求，减少装配环节的调校工作量。

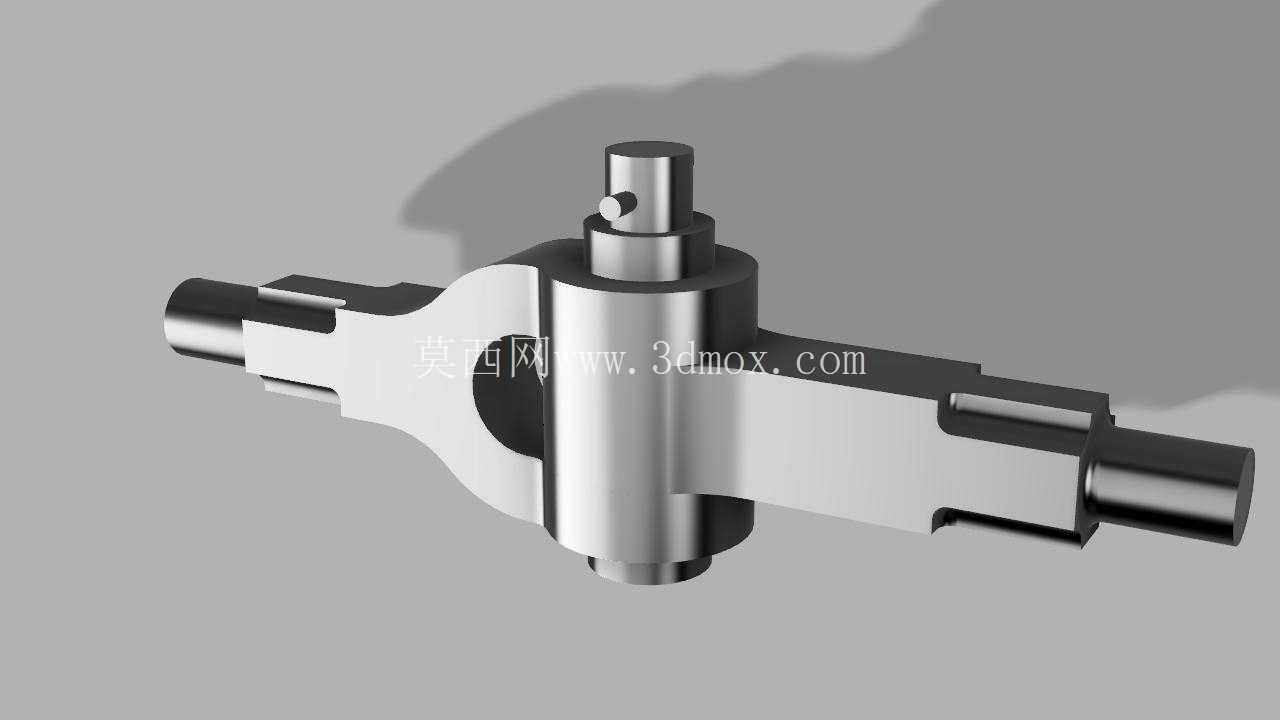

　　从结构设计来看，该接头采用对称式叉形架配合中间枢轴的经典铰接结构，两侧的轴头为等直径圆柱结构，表面做了光滑过渡处理，用于和配套的轴套、轴承内圈配合安装，轴端的定位槽用于安装轴向定位销，限制接头工作过程中的轴向窜动，避免传动过程中出现轴向位移导致的传动脱开。中间的枢轴与两侧叉形架的配合面采用小间隙配合，既保证铰接转动的灵活性，又不会因为间隙过大产生传动冲击，枢轴端部的定位销孔用于固定枢轴位置，防止枢轴在反复转动过程中从叉形架内脱出。

　　叉形架的臂部采用变截面过渡设计，在枢轴安装座位置做了加厚处理，对应力集中的转角位置做了圆角过渡，避免扭矩传递过程中在转角位置出现应力集中导致的部件断裂，臂部向两侧轴头延伸的位置逐渐收窄，在保证结构强度满足额定扭矩传递要求的前提下，尽可能降低部件自身重量，减少旋转过程中的转动惯量，降低传动系统的动态负载。从安装边界来看，两侧轴头的同轴度公差控制在较高精度等级，安装时需要保证两侧配套轴承的支撑座孔位同轴度误差在允许范围内，避免安装后出现转动卡滞、磨损加剧的问题；中间枢轴的轴线与两侧轴头的轴线空间垂直，铰接转动的角度范围根据叉形架的开口尺寸确定，安装时需要预留足够的摆动空间，避免接头摆动到极限角度时与周边结构件发生干涉。

　　在实际选型应用中，这类接头的额定传递扭矩需要匹配传动系统的最大输出扭矩，预留足够的安全系数，避免过载导致的结构变形或断裂；配合面的表面粗糙度需要满足滑动配合的要求，长期运行工况下需要在铰接位置预留润滑通道，定期加注润滑脂减少配合面的磨损，延长部件使用寿命。不同于大载荷车辆用的转向节结构，这类小型转向节接头更适配轻载、高速的传动场景，整体结构紧凑，安装占用空间小，不需要复杂的配套安装结构，直接通过两侧轴头与传动系统的对应部件连接即可投入使用，在小型输送设备、轻工机械、实验测试设备的传动机构中应用十分广泛。设计过程中需要重点校核叉形架臂部的抗弯强度、枢轴的抗剪强度，确保在最大额定扭矩、最大摆动角度的工况下，各部件的应力值都在材料的许用应力范围内，同时要考虑反复交变载荷下的疲劳强度，避免长期运行出现疲劳断裂的问题。
