足底压力采集嵌入式气压检测电路板

　　这款嵌入式气压检测电路板，核心服务于生物医学领域的静态足底压力采集场景，是面向足底压力分布测试需求开发的专用硬件载体，可嵌入到足底压力测试垫、定制矫形鞋垫适配的检测模组、步态分析实验台的传感采集单元中，完成多点气压信号的采集、转换与初步处理工作。从实际使用场景来看，这类电路板常部署在康复科的足底压力评估工位、运动生物力学实验室的步态测试平台，或是矫形辅具定制门店的足底压力扫描设备内，直接对接前端排布的气压传感阵列，将足底不同区域的静态压力值转化为可被上位机识别的数字信号，为足弓形态评估、步态异常分析、矫形方案制定提供原始数据支撑。

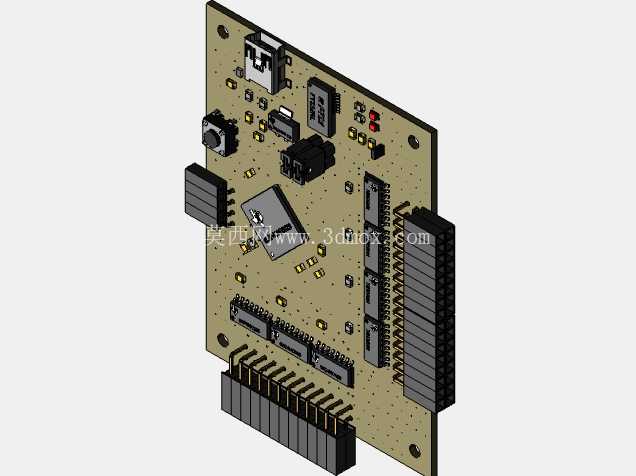

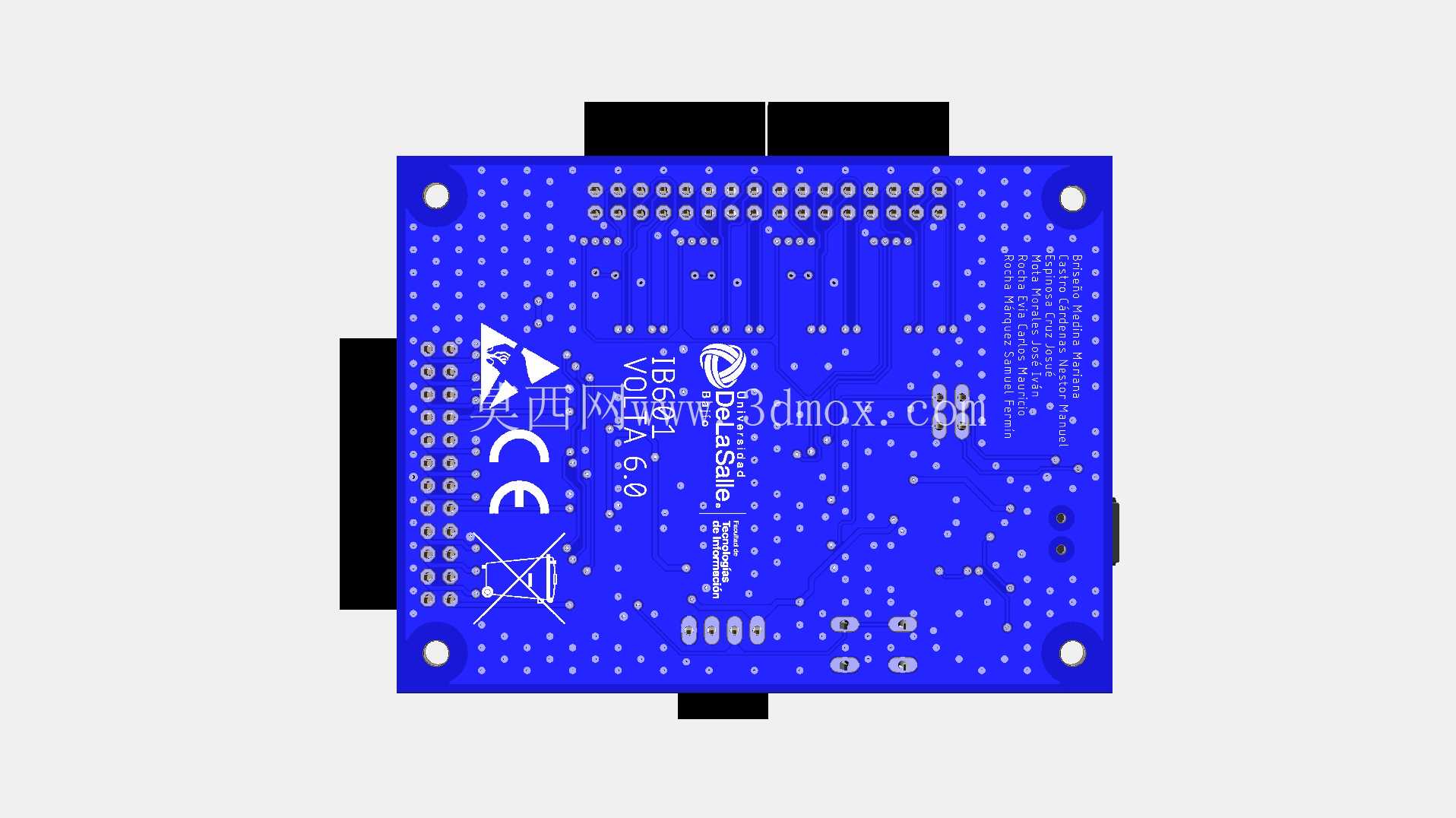

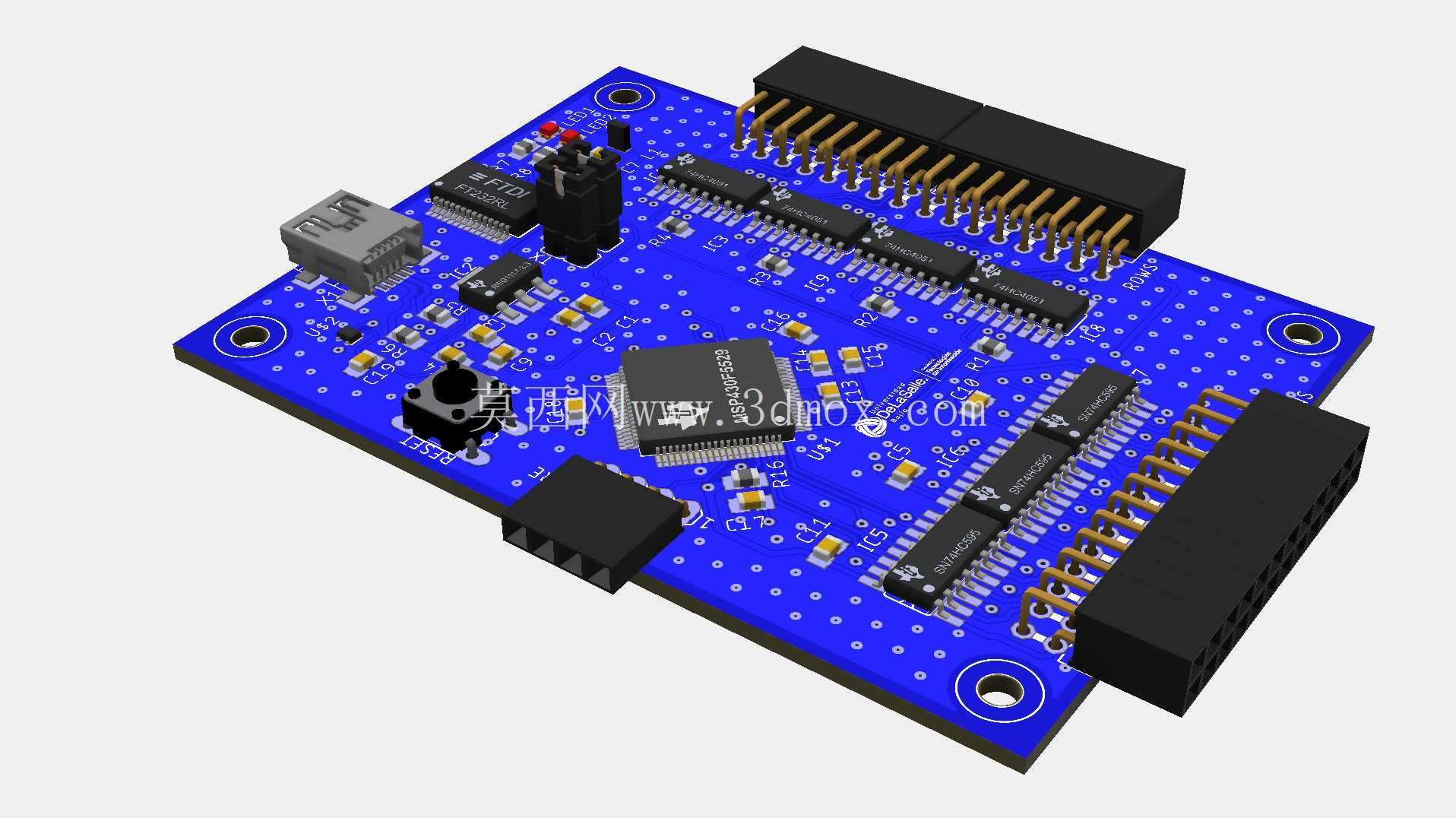

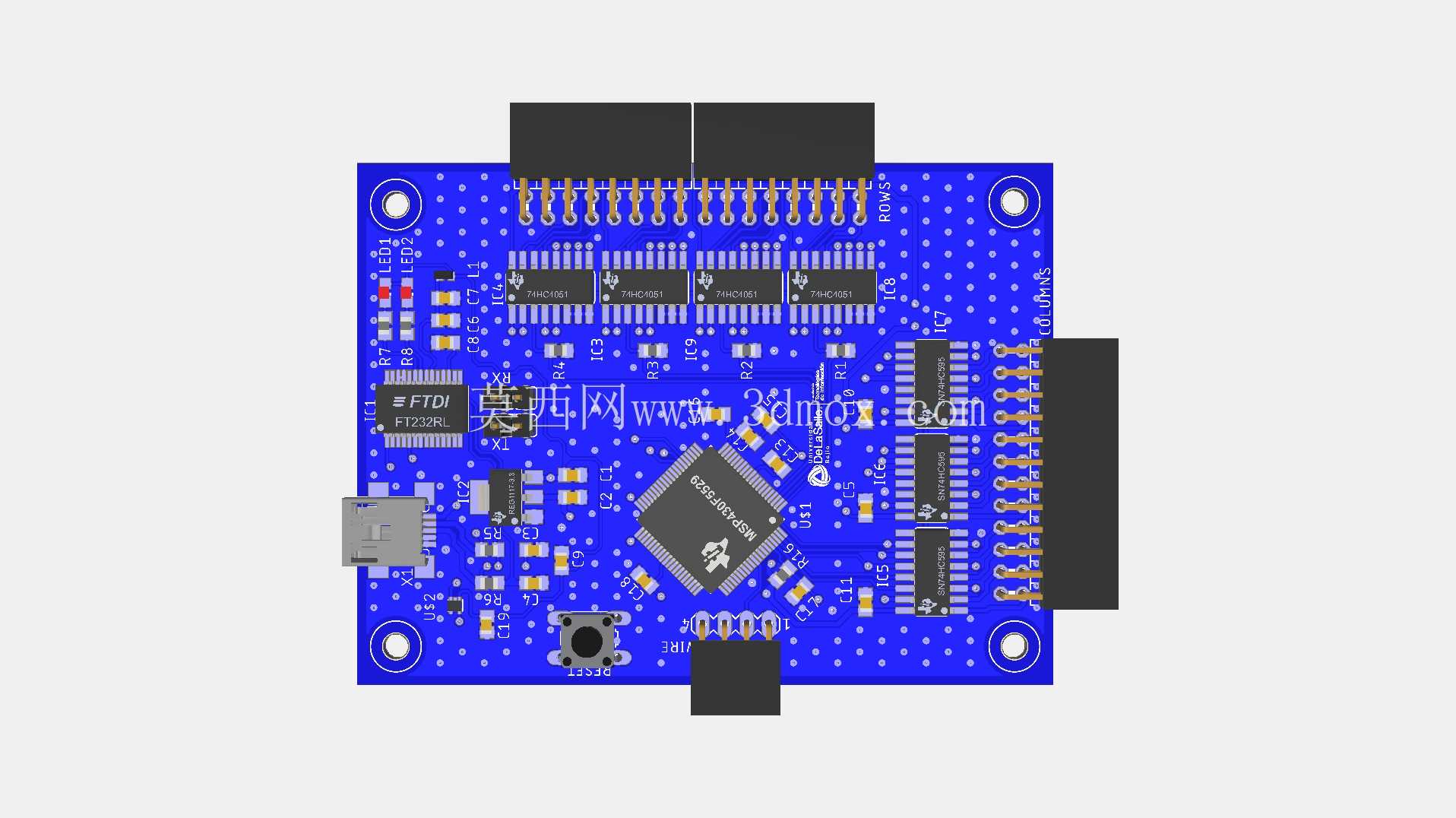

　　设计层面，整块板采用蓝色阻焊的四层PCB布局，在有限的板幅内完成了主控单元、多路信号调理电路、排针接口、供电模块、通讯端口的集成。板上核心主控芯片布置在板件中心区域，周边围绕信号调理芯片做等长布线，尽可能缩短模拟信号的传输路径，降低外界电磁干扰对微弱气压传感信号的影响；板边布置的三组不同间距排针，分别对应传感阵列接入、上位机通讯、扩展功能外接三类接口，排针引脚做了差异化防呆设计，避免现场装配时出现插反错位的问题。板件四角预留了直径3.2mm的安装孔，适配M3规格的铜柱或螺丝固定，安装孔边缘做了露铜接地处理，固定后可实现板件与设备壳体的共地，进一步提升电路运行的抗干扰能力。板侧集成的USB-type接口可直接完成供电与数据传输，无需额外布设供电线路，适配实验室快速搭建测试平台的使用需求。

　　功能特性上，板载的多路信号调理通道可同步对接数十个气压传感单元，支持静态压力信号的连续采集，信号采样精度可满足足底压力0-500kPa量程范围内的检测需求，电路自带的滤波模块可过滤环境振动带来的信号杂波，保证静态压力采集时的数据稳定性。板上预留的扩展排针可外接校准模块，在设备出厂或定期检定时，可通过标准压力源完成各通道的数值校准，抵消元器件温漂带来的检测误差。从安装边界来看，整块板的外形轮廓为规则矩形，板边无突出元器件，所有接插件的高度均控制在12mm以内，可嵌入到厚度15mm以上的设备壳体内部，板上最高的元器件为板边的排母座，安装时需在壳体对应位置预留排针穿出的开孔，开孔尺寸需比排针整体轮廓大1mm，预留装配公差。板上的供电模块支持宽电压输入，适配常用的5V USB供电与设备内部3.3V直流供电两种模式，无需额外搭配电压转换模块，可直接集成到不同供电规格的检测设备中。

　　实际工程应用中，这类电路板在装配时需注意在板件与安装基面之间垫0.5mm厚的绝缘青稞纸，避免板底布线与金属壳体接触造成短路；排针接线时需将传感阵列的地线与板件接地端就近连接，减少信号回路的面积，进一步降低工频干扰。电路的信号走线全部做了包地处理，相邻信号通道之间铺地隔离，可避免多通道同步采集时出现的信号串扰问题，保证各点位压力检测数据的独立性与准确性。板上的复位按键布置在板边易操作的位置，设备调试时可快速完成硬件复位，无需断开供电线路，提升现场调试的效率。
