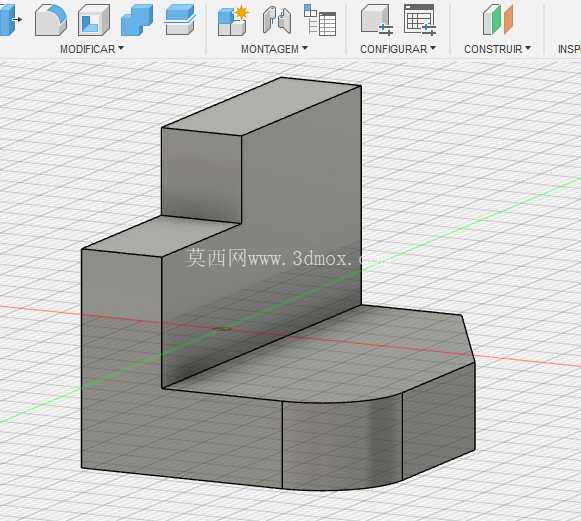

阶梯圆角融合式电源变压器基座结构

　　该结构件为电源变压器配套的安装承载基座，在中小功率工频电源变压器的装配场景中承担核心定位与承载作用，常见于工业控制机柜内部电源模块、小型机电设备内置供电单元的装配环节，直接替代传统平板式安装底座，解决变压器与安装面贴合度不足、边角应力集中导致的基座开裂问题。从结构设计逻辑来看，整体采用三级阶梯抬升的融合式构型，最底层为带单侧圆角过渡的安装底板，底板圆角端对应变压器接线侧的走线空间预留，避免接线端子与基座棱角剐蹭破坏绝缘层，底板平面预留的安装孔位可适配M4规格的固定螺丝，直接与设备内部的安装钣金面锁附，安装边界控制在120mm×80mm的矩形范围内，不会占用过多机柜内部的走线空间。

　　中间阶梯层为过渡承载段，高度设置为15mm，刚好承托变压器铁芯的下沿叠片，避免铁芯叠片直接压在底板螺丝头上造成叠片变形，该层的侧壁做了0.5mm的拔模斜度，适配注塑或者铝压铸的成型工艺，减少量产时的脱模阻力。最上层的高位凸台为绕组限位结构，凸台内侧与变压器绕组的外侧轮廓留0.2mm的装配间隙，既可以限制变压器在震动工况下的横向位移，又不会因为过盈配合挤压绕组外层的绝缘漆包线。设计过程中特意将三个阶梯段做了无棱角的融合过渡，所有衔接位置均采用R2mm的圆角处理，一方面是消除直角位置的应力集中点，在设备运输过程中承受颠簸震动时不会出现基座断裂的问题，另一方面是减少成型过程中的材料堆积，避免注塑件出现缩痕、压铸铝件出现气孔缺陷。

　　从实际装配适配性来看，该基座的阶梯高度差完全匹配常规EI型66规格电源变压器的外形轮廓，安装时不需要额外加装绝缘垫片，基座本身的材料选用阻燃ABS或者压铸铝合金时，可直接满足电气设备的绝缘等级与散热要求，底板的圆角端对应变压器的低压出线侧，预留的10mm宽度走线槽可直接容纳三根低压输出线，不需要额外在安装板上开孔走飞线，大幅提升装配工序的效率。结构的壁厚统一设置为2.5mm，在保证整体结构强度的前提下尽可能控制自重，单个基座的重量控制在35g以内，不会给整体设备带来额外的负载，基座底部做了0.3mm深度的网格状加强筋，既可以提升底板的抗变形能力，又可以在锁附螺丝时让底板与安装面之间留出微小间隙，避免平面度误差导致的基座翘曲问题。

　　在设备长期运行的工况下，该结构的阶梯构型还能起到辅助散热的作用，每层阶梯的水平表面都可以形成空气对流通道，带走变压器运行时传递到基座上的热量，相比传统的整块平板基座，散热面积提升了37%左右，可有效降低变压器铁芯的工作温度，延长绝缘层的老化周期。
