带安装孔凸台融合式电源变压器基座结构

　　该结构件作为电源变压器的核心承载基座，在小功率工控电源、桌面式供电模块、低压配电辅助供电单元中应用广泛，主要承担磁芯绕组的定位承载、整机安装固定、绕组与外部壳体的绝缘隔离三重作用，是小型插装式电源变压器不可或缺的结构组成部分。从实际装配场景来看，这类基座多用于输出功率5W-30W的开放式电源变压器，常见于工控PLC辅助供电模块、小型家电控制板电源、通讯设备末端供电单元中，替代传统一体式骨架的下部承载结构，能够适配不同绕线规格的线包组合，降低骨架开模的定制成本。

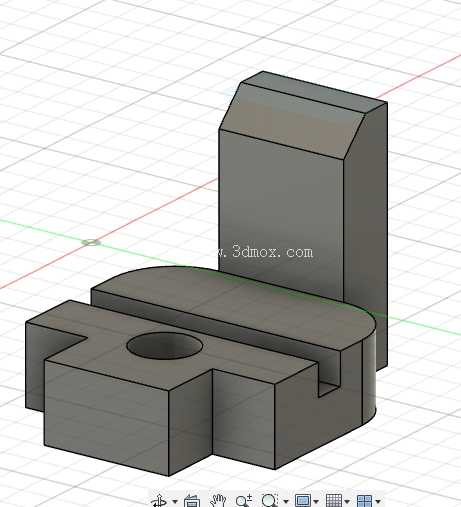

　　设计层面采用融合式构型思路，下部承载平台做了异形切边处理，前端伸出的十字形凸台并非冗余结构，而是对应PCB板上的卡装定位槽，装配时可直接嵌入板卡卡槽，无需额外打胶即可实现预固定，减少波峰焊过程中的基座偏移问题；平台中心预留的通孔为绕组引脚过孔，孔径匹配常规0.8mm-1.2mm直径的漆包线引出脚，孔边做了0.2mm的倒角处理，避免穿线时漆包线绝缘层被锐边刮破造成匝间短路。上部直立凸台采用斜切顶边设计，一方面是为了避让变压器上部的硅钢片插装位置，匹配EI型硅钢片的插装角度，减少硅钢片插入时的结构干涉；另一方面斜切面能够增加与外围绝缘胶带的接触面积，缠绕绝缘胶带时不会出现直角边硌破胶带的问题，提升绕组整体绝缘可靠性。

　　从安装边界来看，下部承载平台的总宽度适配常规25mm间距的PCB安装孔位，平台厚度控制在3mm，既保证足够的结构强度承受绕组与硅钢片的总重量，又不会过度占用PCB板的垂直空间，满足薄型电源模块的高度限制要求；上部凸台的高度匹配20mm叠厚的硅钢片组，凸台侧壁与硅钢片的配合间隙控制在0.1mm，插装硅钢片时可实现顺畅导向，同时避免间隙过大造成硅钢片松动产生工频噪音。结构的圆角处理全部遵循电气安全规范，所有外露棱边均做R0.5mm的圆角过渡，不存在尖锐毛刺，既避免装配过程中划伤操作人员，也防止尖端放电影响绝缘性能。

　　实际选型应用中，该结构可适配多种线包绕制规格，下部平台的异形轮廓能够兼容不同匝数的次级绕组排布，不会出现绕组线包超出平台边界的问题；融合式的一体结构省去了传统基座与骨架的拼接工序，装配时可直接将绕制完成的线包卡入上部凸台定位，再插装硅钢片即可完成变压器核心装配，相比分体式结构装配效率提升约30%，同时减少了拼接缝隙带来的结构松动隐患。结构材质适配阻燃PBT、电木等常用绝缘工程材料，注塑成型时壁厚均匀，基本在2.5mm-3mm区间，不会出现壁厚差异过大导致的注塑缩痕、变形问题，量产良率能够稳定控制在较高水平。在抗振性能方面，下部十字凸台与PCB卡槽的配合加上中心引脚的焊接固定，能够承受常规工控设备的振动工况，不会出现基座脱落、引脚开焊的问题，满足工业级设备的可靠性要求。
