陶瓷SMD封装AMB3B贴片晶振结构设计

　　在消费电子、工业控制、通讯终端这类高密度板卡设计场景里，贴片晶振是给主控芯片提供基准时钟信号的核心被动元件，这类SMD封装的陶瓷晶振，因为采用无引脚的表面贴装结构，能完美适配回流焊工艺，在手机、智能穿戴、工业采集模块这类对板卡空间要求严苛的产品里应用占比极高。做这类元件的三维结构建模时，首先要明确它的安装边界：陶瓷基座的边缘倒角、金属封盖的压合台阶、底部焊盘的位置公差都要严格对应量产规格，不能出现焊盘偏移、封盖突出基座这类会导致SMT贴装偏移、虚焊的问题。

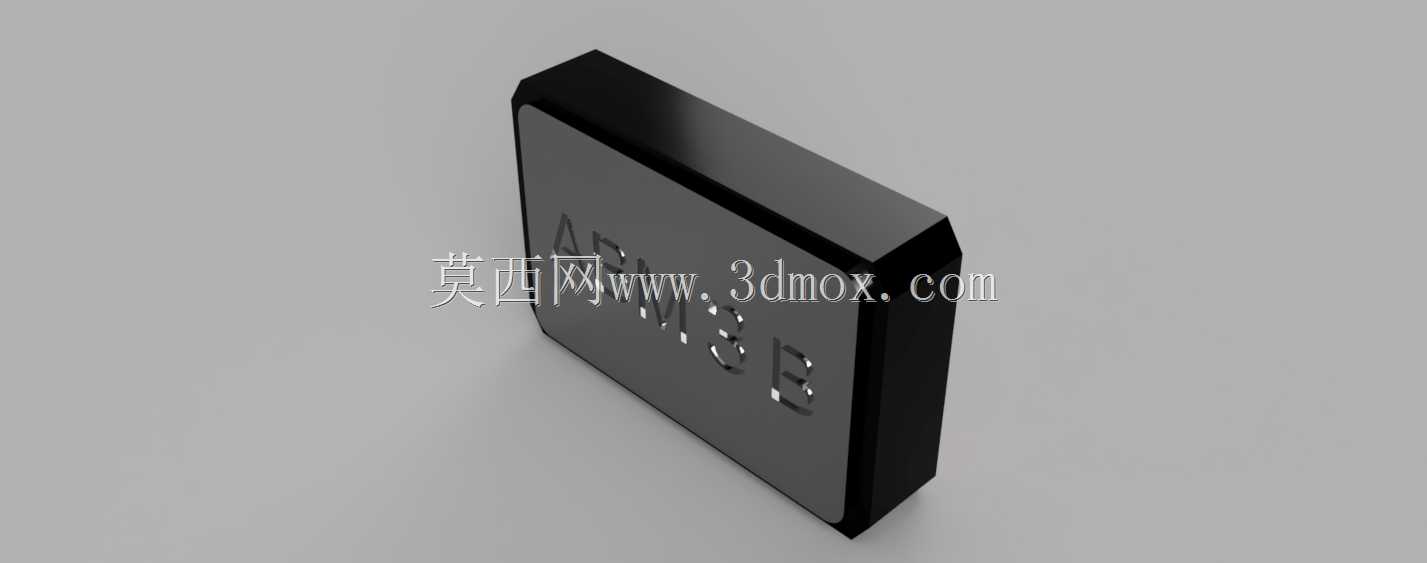

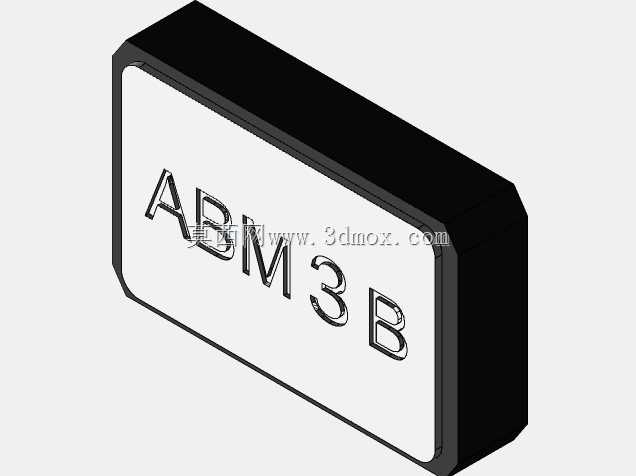

　　从结构设计逻辑来看，这款AMB3B型号的陶瓷贴片晶振，外壳采用黑色陶瓷基座搭配金属密封盖的结构，陶瓷基座本身的绝缘性能、热膨胀系数都和PCB板材接近，在经历回流焊的高温区间时，不会因为热胀冷缩系数差异过大导致焊盘开裂，也能避免外界温湿度变化对内部晶体谐振片的频率稳定性造成影响。金属封盖和陶瓷基座采用平行缝焊工艺密封，建模时要还原封盖边缘的压合痕迹，以及封盖表面的激光标识区域，这个区域的凹陷深度要控制在合理范围，避免贴装时吸嘴吸附出现漏气、偏移的问题。

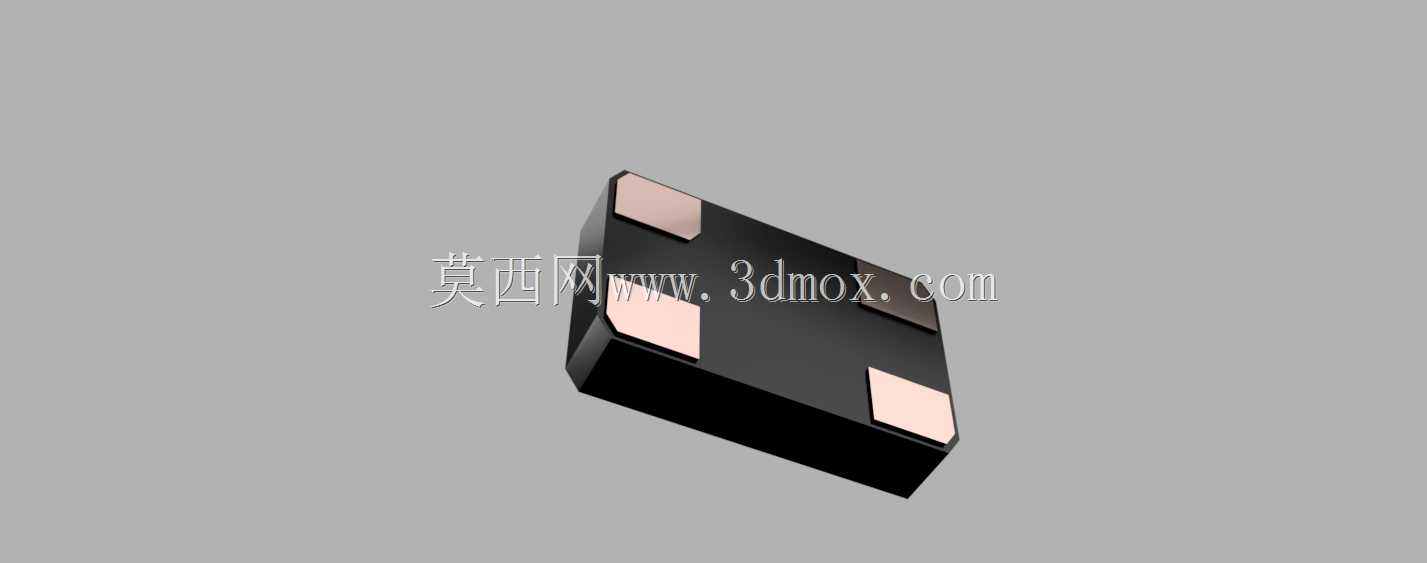

　　实际选型做结构适配的时候，首先要确认元件的占板空间：这类小尺寸SMD晶振的长宽尺寸公差通常控制在±0.1mm以内，高度方向的公差要重点关注，因为很多超薄消费电子产品的板卡上方会有结构件避让要求，如果模型的高度尺寸和实物偏差超过0.05mm，就可能导致组装时结构件和元件干涉。底部的两个焊盘是对称分布的，建模时要还原焊盘的金属化层厚度，以及焊盘边缘和陶瓷基座的距离，这个距离直接影响SMT印刷锡膏时的钢网开口设计，如果距离预留不足，锡膏容易溢到基座侧面，形成锡珠造成相邻线路短路。

　　从功能实现的结构逻辑来说，陶瓷基座内部是固定晶体谐振片的腔体，这个腔体的气密性完全靠金属封盖的焊接来保证，所以建模时封盖和基座的配合面要做完全贴合的处理，不能出现缝隙，否则仿真时的气密性验证就会失去参考意义。另外，晶振的三个侧面是平整的陶瓷面，其中一个侧面会做定位标记，对应PCB板上的丝印方向，建模时要把这个定位标记的位置做准确，避免贴装时方向装反导致电路不起振。

　　很多刚接触板卡结构设计的工程师，容易忽略这类小元件的边角细节，比如陶瓷基座的底部边缘有微小的倒角，这个倒角是为了贴装时让元件能顺利滑入焊盘位置，减少立碑缺陷的产生，如果建模时把底部做成直角，在做DFM可制造性分析的时候，就无法准确模拟贴装时的对位过程。还有金属封盖的边缘有一圈微小的凸台，这个凸台是焊接时的定位结构，能保证封盖和基座的同轴度，避免内部腔体的空间被挤压，影响晶体片的振动空间。

　　在做整机结构堆叠的时候，这类晶振的上方不能布置过重的结构件，也不能有紧贴的金属屏蔽罩，因为外力挤压会导致金属封盖变形，压迫内部的晶体谐振片，造成频率偏移甚至停振。建模时还原封盖的厚度参数，就能在结构干涉检查时准确计算出屏蔽罩和元件之间需要预留的安全间隙，通常这个间隙要控制在0.2mm以上，既能满足组装公差要求，也能避免外力传递到晶振本体上。另外，晶振的焊盘走线通常要做短而粗的设计，建模时如果能准确还原焊盘的位置，就能同步验证PCB走线的出线空间是否足够，避免走线绕路带来的信号干扰问题。

　　从生产适配的角度来说，这类SMD晶振的包装是编带包装，编带的型腔尺寸完全匹配元件的外形尺寸，所以模型的外形轮廓尺寸必须和实物完全一致，否则在模拟编带包装、贴片机吸嘴取料的过程中，会出现元件卡带、吸嘴吸附不稳的问题。吸嘴吸附的位置是金属封盖的中心区域，建模时要保证这个区域的平面度，不能有凸起或者凹陷，否则吸嘴取料时会出现漏气，导致贴装抛料率上升。
