截头倒角菱形梁空心立方管架玻璃结构

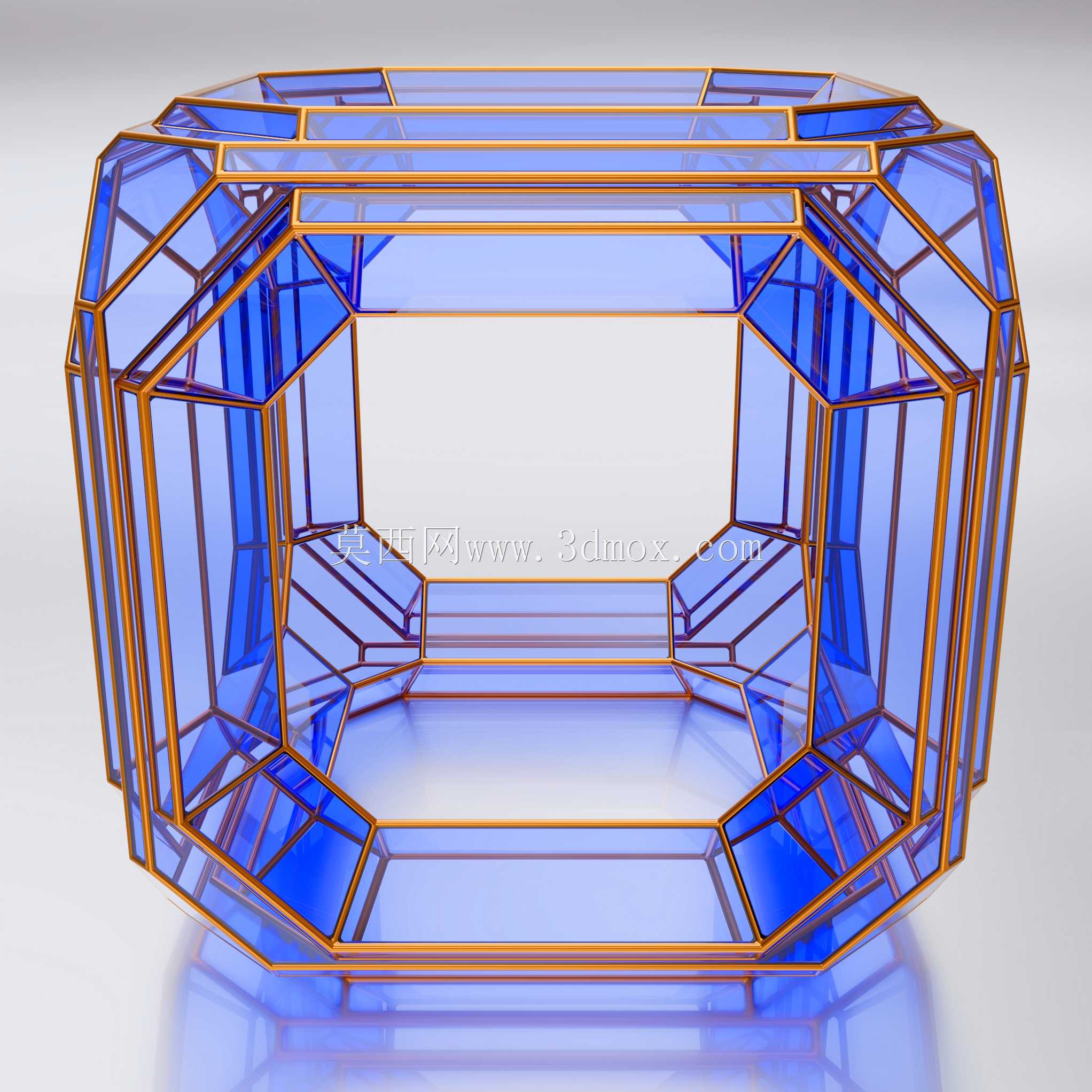

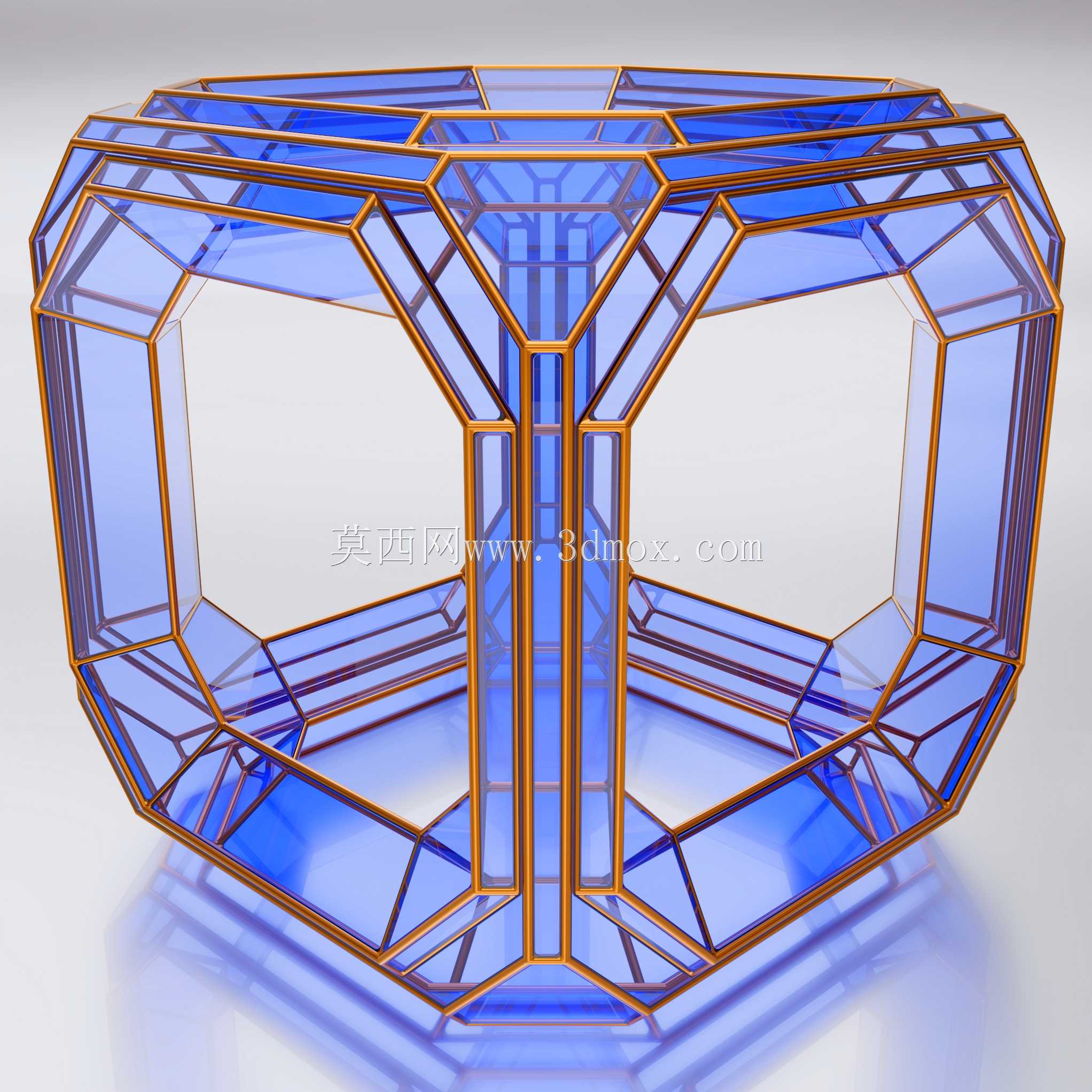

　　该结构采用管架与透明玻璃面板组合的空心立方构型，边缘梁做截头/切掉倒角处理，梁截面采用菱形/倾斜方形轮廓，整体兼顾结构支撑性与视觉通透度。从应用场景来看，这类结构可作为电力电子设备中变压器类组件的可视化防护外罩，适配需要观察内部绕组、接线端子运行状态的安装场景，也可用于实验台架中需要兼顾防护与观测需求的模块化承载单元，在对结构轻量化、可视性有要求的电气柜内部隔层、展示型设备外壳场景中也有适配空间。

　　设计过程中首先确定整体立方腔体的内部净空边界，需预留足够的内部安装空间适配核心组件的放置，边缘梁的倒角处理并非单纯的造型需求，而是为了消除直角棱边的应力集中点，同时避免玻璃面板安装时直角边与金属管架硬接触产生的崩边风险，菱形倾斜截面的梁体在相同截面周长下，相比矩形截面拥有更好的抗扭刚度，能够减少框架受侧向力时的形变，保证玻璃面板的安装平面度，避免因框架形变导致玻璃受力碎裂。

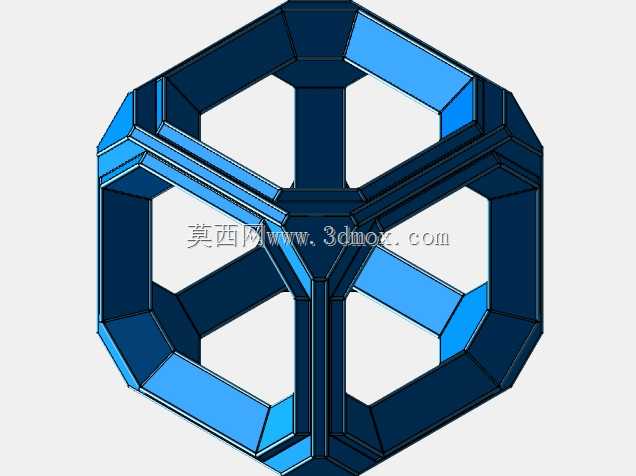

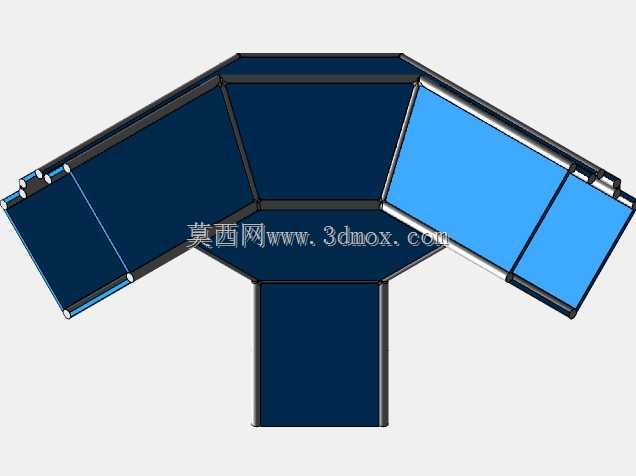

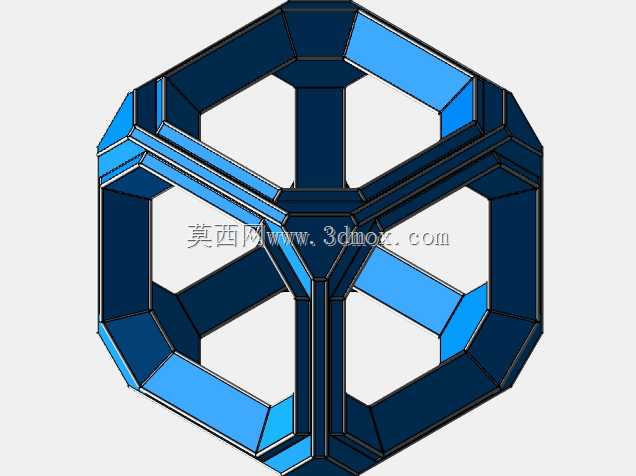

　　结构的管架采用分段拼接设计，每一段梁的截头角度经过精准匹配，在立方的八个顶点位置实现多根梁的无缝拼接，拼接位置预留玻璃面板的嵌装槽，槽内可设置缓冲胶条，既可以固定玻璃面板，也能吸收设备运行时产生的微幅振动，减少玻璃受振破损的概率。玻璃面板采用嵌装式安装，无需额外的外露固定件，整体外观整洁，透明面板可直接观察内部组件的运行状态，无需拆卸外罩即可完成日常巡检的目视检查工作，降低运维过程的拆装工作量。

　　安装边界方面，框架底部预留标准化安装孔位，可直接适配常见的电气安装导轨或设备底座安装螺孔，整体外轮廓尺寸遵循模块化设计原则，可根据内部容纳组件的尺寸调整单段梁的长度，实现同构型不同尺寸的系列化衍生，不需要重新设计节点拼接结构，仅需调整梁体切割长度即可快速适配不同的安装空间需求。框架的空心管结构内部可预留走线空间，设备的控制线路、传感线路可从管架内部穿行，避免线路外露造成的杂乱问题，同时也能对线路起到防护作用，减少线路被剐蹭、积灰的风险。

　　在功能特性上，该结构的管架承担主要的结构载荷，玻璃面板承担封闭防护与可视化功能，二者的受力边界清晰，管架的载荷不会传递到玻璃面板上，避免玻璃受结构力破损，截头倒角的梁端设计让拼接位置的焊缝或粘接缝处于隐蔽位置，不会外露影响外观，同时拼接位置的接触面积更大，连接强度更高，相比直角对接的梁体拥有更好的结构稳定性。倾斜的梁截面在光线照射下会形成多面反光效果，在作为展示型设备外罩时拥有更好的视觉质感，同时倾斜面不易积灰，日常清洁维护时仅需擦拭玻璃面板与梁体的外露面即可，维护难度更低。

　　设计过程中需要重点管控梁体切割角度的公差，若单段梁的截头角度存在偏差，会导致整体框架拼接后出现平面度超差，玻璃面板无法顺利嵌入嵌装槽，因此建模时需要对每一段梁的端面角度做参数化关联，调整整体尺寸时所有梁端的切割角度会自动匹配更新，避免手动调整出现的角度误差。玻璃面板的尺寸需要根据框架拼接后的实际内槽尺寸配做，预留合适的胶条压缩量，既保证安装后玻璃不会出现松动，也不会因为压缩量过大导致玻璃受挤压产生内应力。
