融合结构异形柱状电源连接构件

项目分类:变压器/电感器 发布时间:2024-12-26 ID:871783
  • 融合结构异形柱状电源连接构件
  • 融合结构异形柱状电源连接构件
  • 融合结构异形柱状电源连接构件
  • 融合结构异形柱状电源连接构件

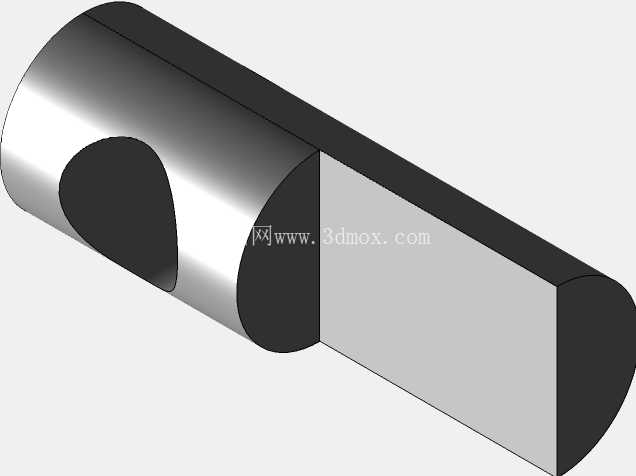

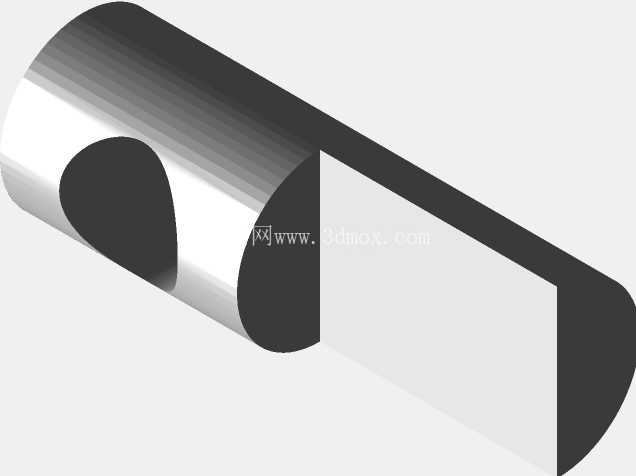

  该构件主要应用于小型电源变压器的输出端接驳场景,在低压小功率供电回路中承担绝缘隔离与接线端物理防护的作用,常见于桌面式消费电子电源适配器、小型工控板卡供电模块的内部结构中,替代传统的热缩管包覆与胶带缠绕接线方式,提升接线部位的结构强度与绝缘可靠性。从实际使用场景来看,这类构件需要适配PCB板端的插针间距,同时兼容不同线径的输出导线压接需求,在批量组装的流水线工位上,要能实现快速卡装,不需要额外的紧固件辅助固定,减少装配工序的耗时。

  设计过程中优先考虑了绝缘材料的壁厚均匀性,整体采用回转体与切削平面结合的构型,一端保留完整圆柱面,用来和变压器骨架的出线端形成过盈配合,配合面的长度经过实际装配验证,能够在15N的轴向拉拽力下不出现松脱,避免接线端受外力拉扯导致焊点脱开。另一端做了单侧平面切削处理,这个平面并非装饰性结构,而是用来匹配PCB板上的限位凸台,装配时可以起到防转作用,避免后续导线弯折过程中带动构件转动,拉扯内部焊点。构件内部的通孔采用阶梯式设计,靠近变压器的一侧孔径更大,用来容纳焊点的焊锡堆,避免焊锡凸起顶到构件内壁导致装配不到位,靠近出线侧的孔径收窄,刚好贴合导线的外绝缘层,起到径向定位作用,防止导线在构件内部晃动。

  外形尺寸方面,整体长度控制在32mm,最大圆柱段直径14mm,切削平面到对侧圆柱面的距离为12mm,安装时需要在PCB板上预留直径14.5mm的安装孔位,孔位边缘距离周边元器件的最小安全间隙不小于2mm,避免装配时和周边的电容、电阻元器件产生干涉。构件的外表面做了细微的磨砂纹理处理,不是为了外观质感,而是增加装配时手指接触的摩擦力,方便工人手动按压装配,同时也能减少表面划痕的产生,避免批量生产中外观不良率过高。

  从结构强度角度考虑,圆柱段和切削平面的过渡位置做了R0.8的圆角处理,避免注塑成型时出现应力集中,导致构件受外力时从过渡位置开裂,经过实际跌落测试,从1.2米高度自由跌落至水泥地面,构件不会出现碎裂、开裂的情况,能够满足消费电子产品的常规跌落测试要求。内部通孔的边缘做了C0.5的倒角,一方面是方便导线穿入,另一方面是避免通孔边缘的锐边割破导线的绝缘层,造成短路隐患。

  在实际选型适配时,需要注意该构件适配的变压器输出功率范围在5W到15W之间,适用的导线线径为22AWG到24AWG,对于更大功率的变压器,因为导线线径更粗、焊点更大,该构件的内部空间无法容纳,不建议适配使用。另外构件的材质采用阻燃PP材质,阻燃等级达到UL94-V0级,在电源回路出现异常过热时,不会出现明火燃烧的情况,满足电子电器产品的安全规范要求。装配时不需要在配合面涂胶,依靠过盈配合的摩擦力就可以实现可靠固定,如果是在高振动的使用场景下,比如车载供电模块中使用,可以在配合面点少量的厌氧胶加固,进一步提升连接可靠性。

  很多初级结构工程师在设计这类接线防护构件时,容易忽略内部阶梯孔的尺寸匹配,要么孔径统一做小,导致焊锡位置无法装入,要么孔径统一做大,导致导线定位不稳,长期晃动后出现线芯折断的问题,该结构的阶梯孔尺寸是经过多轮打样验证的,既给焊锡预留了足够的容纳空间,又能对导线起到可靠的径向定位作用。另外单侧切削平面的防转设计,相比传统的多面切削结构,减少了模具的加工复杂度,降低了注塑生产的成本,同时也能满足防转的功能需求,在小功率电源配件的设计中,这种简化结构同时满足功能需求的思路是非常实用的,不需要过度设计增加不必要的生产成本。
