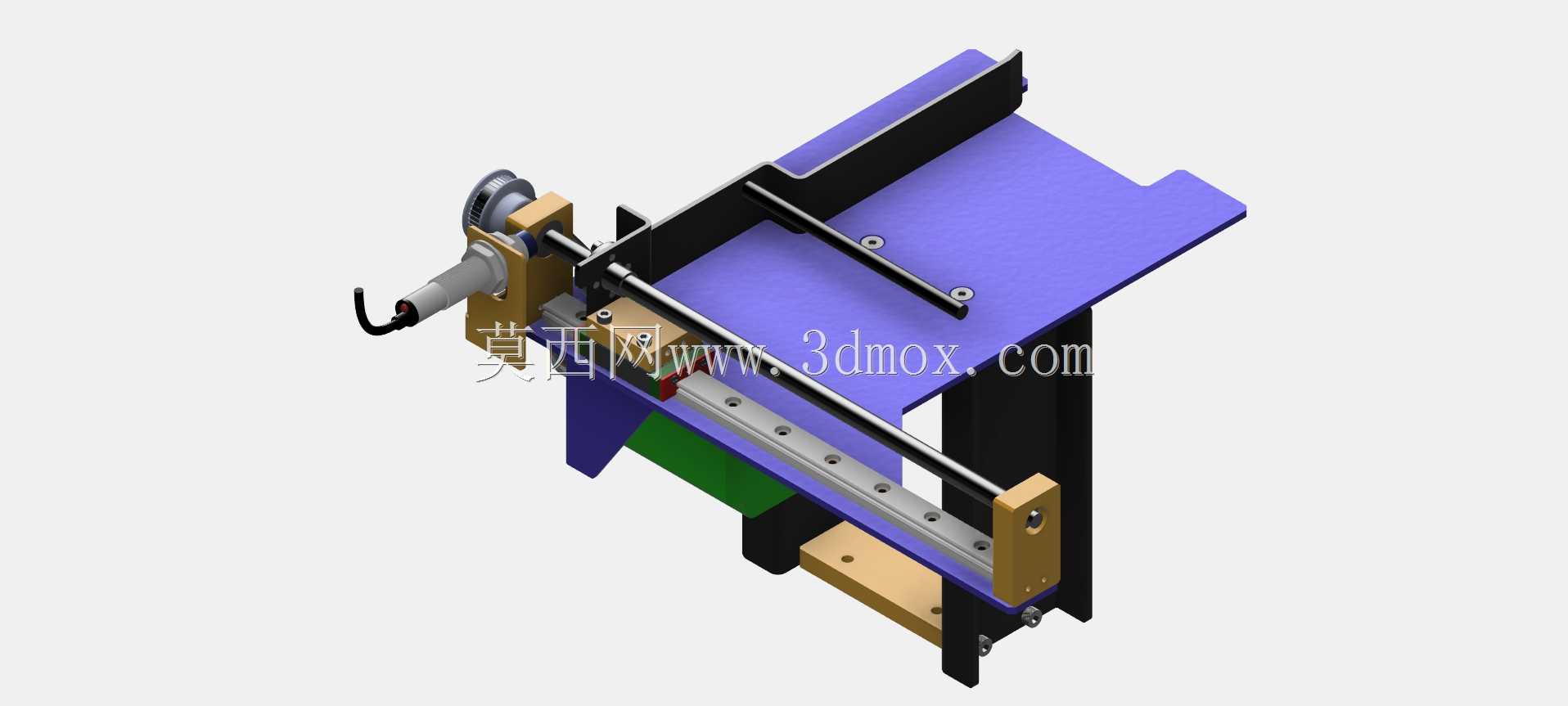

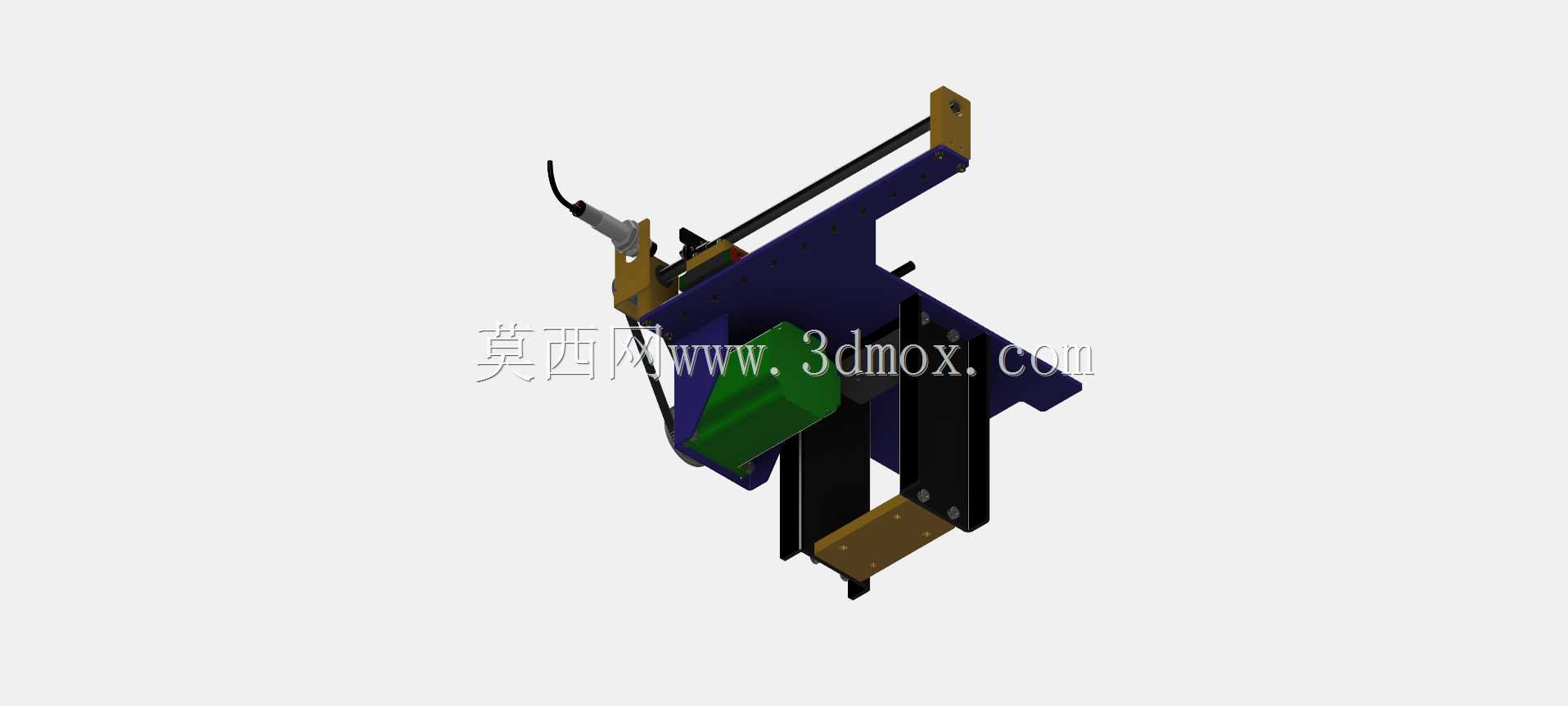

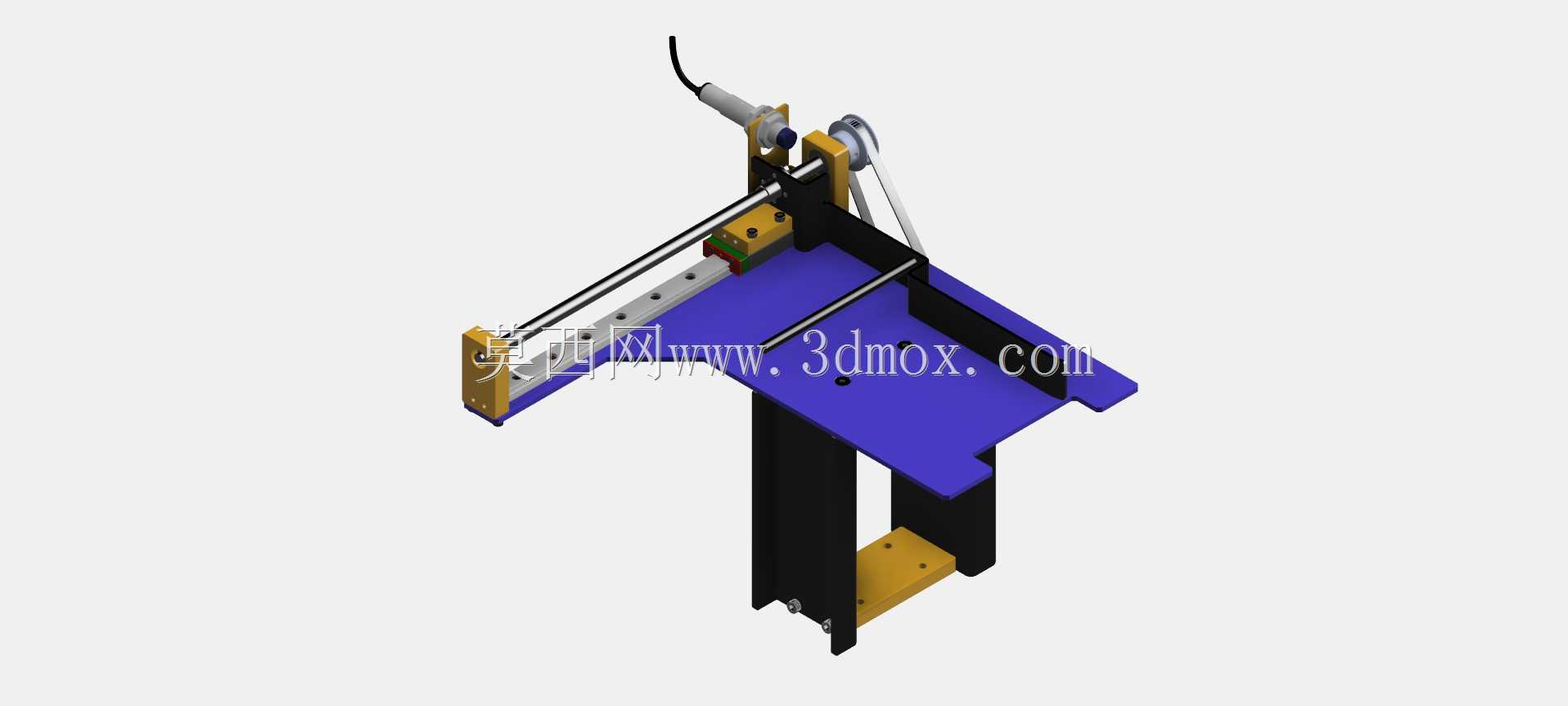

步进驱动带导轨水平产品移载机构

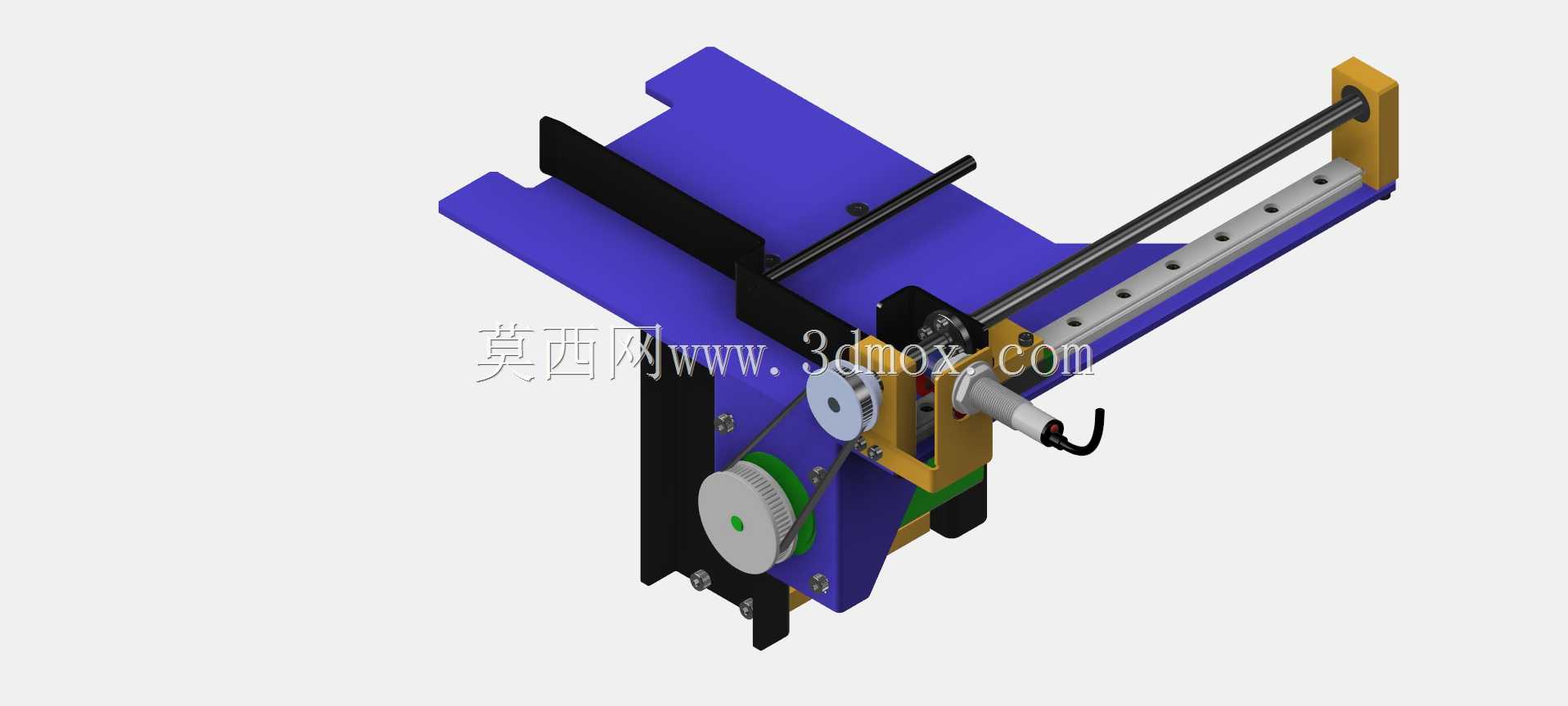

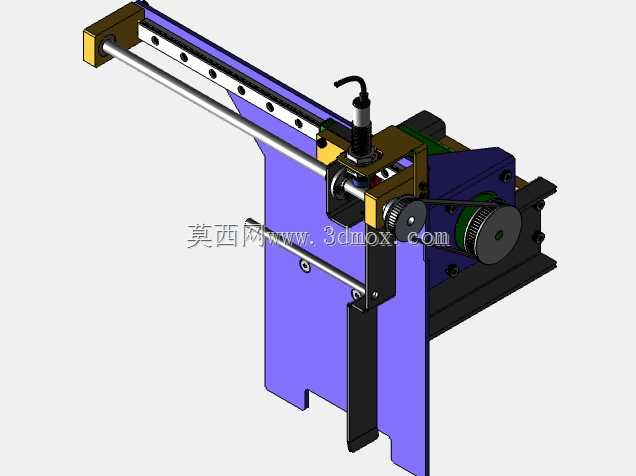

　　这套水平移载执行机构，核心定位是小负载工况下的短行程水平物料转移作业，常见于3C电子小件装配线、小型电源模块检测工位、轻量零件分拣工序这类对移载定位精度有中等要求、工位排布紧凑的产线场景，可直接作为独立执行单元集成到现有非标设备机架上，也可搭配垂直升降组件组成两轴移载模组，适配产线不同高度的工位对接需求。整套机构的传动链路设计逻辑非常清晰，动力输入端采用NEMA23规格步进电机作为动力源，搭配GT2同步带轮与同步带完成第一级减速传动，相比直接联轴器直连丝杠的方案，同步带传动可吸收电机启动瞬间的冲击振动，同时可根据实际负载需求灵活调整带轮传动比，平衡移载速度与输出扭矩的匹配关系，避免小负载工况下电机选型冗余带来的成本浪费。

　　直线运动导向部分采用LM系列直线导轨搭配带挡块的丝杠螺母副，导轨承担移载过程中所有的径向与倾覆力矩负载，滚珠丝杠则负责将电机的旋转运动转化为滑台的直线位移，导轨侧安装的可调式机械挡块可作为硬限位保护，避免程序跑位、传感器失效时滑台超程脱出造成设备损坏，丝杠端部的支撑座采用固定侧+支撑侧的标准配置，可抵消丝杠高速往复运动产生的轴向窜动，保证长时间运行的定位精度稳定性。滑台安装面预留了多组标准安装孔位，可根据实际搭载的末端执行件需求，直接安装真空吸盘支架、小型气动夹爪或者物料载具，无需额外二次加工转接板，缩短现场集成的调试周期。

　　从安装边界来看，整套机构的安装底板采用折弯成型的钣金结构，底板两侧预留了与设备机架连接的长圆孔，可在一定范围内调整安装位置，适配不同机架的孔位偏差；整体横向安装尺寸控制在紧凑区间，不会占用过多产线的横向排布空间，垂直方向的高度尺寸也做了压缩设计，可适配低矮型设备的内部安装空间，不会与产线上方的其他管线、执行机构产生运动干涉。机构上集成的接近传感器安装支架预留了多组调节槽位，可根据实际移载行程需求，灵活调整原点、前后限位传感器的安装位置，无需重新设计加工传感器安装件，调试阶段可快速完成行程参数的匹配。

　　所有传动暴露部位都预留了护板安装位，现场集成时可加装薄型钣金护罩，避免生产过程中产生的碎屑、粉尘落入同步带与导轨接触面，造成传动部件磨损加快、运行卡顿的问题，延长整套机构的维护周期。这套机构的设计没有采用复杂的集成模组方案，全部采用工业领域通用的标准传动零部件，备件采购渠道成熟，后期维护更换配件的成本更低，对于中小批量的非标设备集成场景来说，既可以保证移载动作的稳定性与精度要求，又能有效控制整套执行单元的制造成本，适配多品种小批量的生产工位物料转移需求，在负载5kg以内、移载行程300mm以内的水平移载工况下，可直接套用该结构方案，仅需根据实际行程调整导轨与丝杠的长度即可快速完成变型设计，大幅缩短非标项目的设计周期。
