电动气动复合驱动物体投掷机构设计

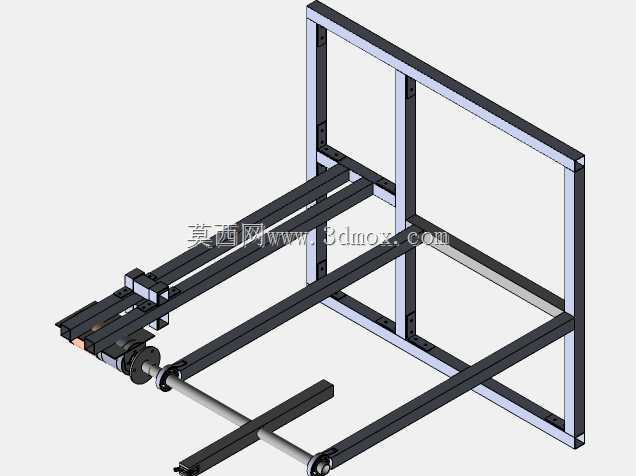

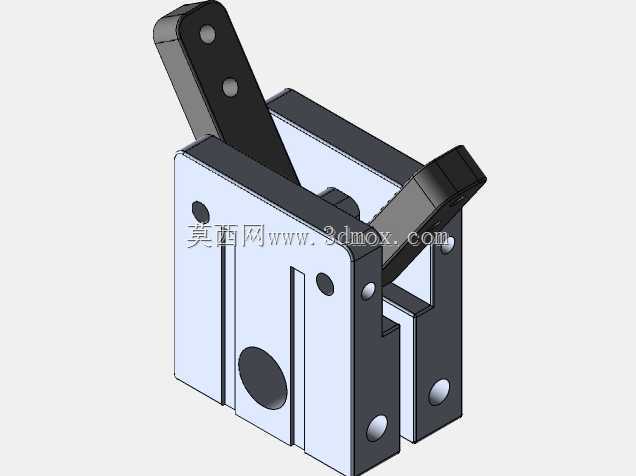

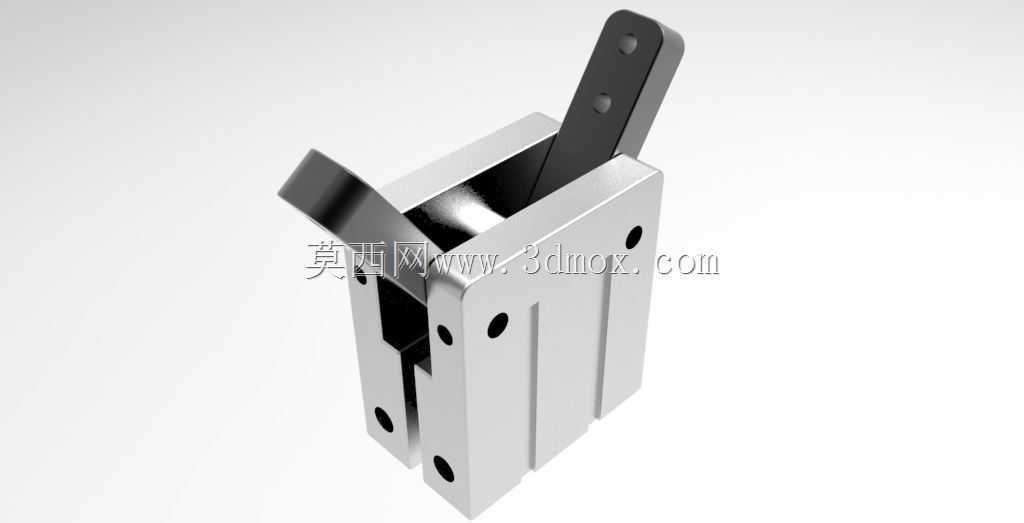

　　这套复合驱动投掷机构的设计初衷，是解决轻工生产、物流分拣、教学实验场景中，定距、定速抛送规整块状物料的需求，区别于纯气动弹射的冲击性过强、纯电动抛送的响应速度不足问题，这套结构把两种驱动形式的优势做了结合，适配不同重量、不同抛送距离的作业要求。从结构布局来看，整套机构采用铝型材搭建矩形承载框架作为安装基体，框架的垂直立面部分承担驱动组件的安装定位，水平延伸的双平行导轨作为物料承载滑台的运动导向，这种型材拼接的框架形式不需要额外焊接加工，安装孔位可以根据现场布局灵活调整，整体框架的横向安装宽度控制在1.2米范围内，纵向延伸长度不超过1.8米，垂直高度约1.4米，不需要做额外的地面预埋固定，依靠框架底部的可调脚杯就可以完成水平校准，适配多数车间流水线侧边、实验台架旁的安装空间，不会占用过多作业通道。

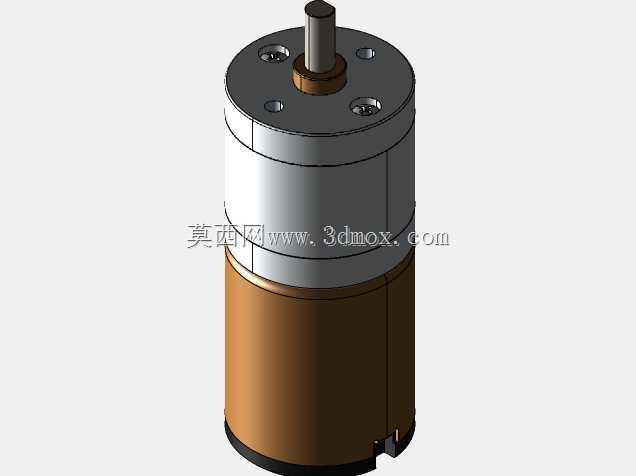

　　驱动系统的设计做了明确的功能拆分：电动驱动部分采用伺服电机搭配同步带传动，负责驱动滑台沿导轨做匀速加速进给，保证每次抛送前滑台的初始位置精度，重复定位误差可以控制在0.2mm以内，避免因为初始位置偏差导致抛送落点偏移；气动驱动部分集成在滑台前端的抛射执行端，当滑台加速到设定速度阈值时，气动推杆快速动作，给待抛送物料提供瞬时的附加加速度，相比纯电动抛送需要电机瞬时过载输出大扭矩的设计，这种复合驱动形式可以降低电机的选型功率，整套机构的额定运行功率仅1.2kW，常规车间220V气源与供电接口就可以满足使用要求。滑台部分的设计做了模块化处理，物料承载板可以根据待抛送物料的外形尺寸快速更换，针对盒装、块状、棒状不同形态的物料，只需要更换对应定位卡槽的承载板，不需要调整整体导轨与驱动的安装位置，换型时间可以控制在10分钟以内。导轨选用标准的线性滚珠导轨，滑块与导轨配合面预装防尘刮屑条，即使在有少量粉尘的生产车间环境下运行，也能保证滑台运动顺畅，不会因为碎屑卡滞导致抛送动作失效。

　　气动回路部分配置了独立的调压阀与速度调节阀，可以根据物料重量调整气动推杆的伸出速度与冲击力，避免冲击力过大导致物料破损，或者冲击力不足导致抛送距离不够；电动驱动部分的参数可以通过配套的控制器调整滑台的加速行程、运行速度，两种驱动的动作时序可以根据实际抛送需求做匹配调整，抛送距离覆盖0.5米到3米的区间，适配不同工位之间的物料传递需求。从安装边界来看，整套机构的后侧需要预留至少300mm的空间用于电机接线、气动管路排布，前端抛送方向不能有固定遮挡物，避免抛出的物料碰撞设备；框架底部的脚杯调节行程为50mm，可以适应地面高度差在30mm以内的不平整安装面，不需要额外制作安装底座。

　　在实际应用场景中，这套机构既可以用于职业院校的机电一体化教学实验，帮助学员理解电动与气动传动的配合逻辑、时序控制原理，也可以集成到小型物流分拣线中，完成轻量包裹的跨工位抛送，或者在小型零件加工生产线中，完成加工完成件从加工工位到集料箱的抛送收集，相比采用机械手抓取转运的方案，这套投掷机构的动作节拍更快，单循环动作时间可以控制在1.5秒以内，结构维护成本更低，没有复杂的关节减速组件，日常只需要定期给导轨加注润滑脂、检查气动管路的密封性就可以保证长期稳定运行。结构设计阶段做了动平衡校核，滑台往复运动的极限位置设置了聚氨酯缓冲块，避免滑台超程运动撞击框架导致结构变形，框架的型材连接位置采用内置角件加螺栓锁紧的连接形式，相比外置角件的连接方式，整体外观更整洁，不会有突出的连接部件剐蹭操作人员或者物料，所有驱动组件的线缆都沿型材的内置槽排布，外部用线槽盖板封闭，避免线缆外露被运动部件剐蹭破损。
