教学演示用块式棱镜三维结构设计

　　在工科基础工程认知教学场景中，这类块式棱镜结构是三维空间认知训练的核心载体，主要面向刚接触机械制图、几何投影课程的低年级学生，帮助其建立二维视图与三维实体之间的映射逻辑，解决入门阶段空间想象能力不足的痛点。不同于光学领域用于光路调整的精密棱镜，这款结构完全服务于教学可视化需求，所有棱边都做了清晰的直角处理，没有额外的光学镀膜、安装定位孔等附加结构，最大限度保留了基础几何块的形态特征，方便学生对照三视图逐面识别投影关系。

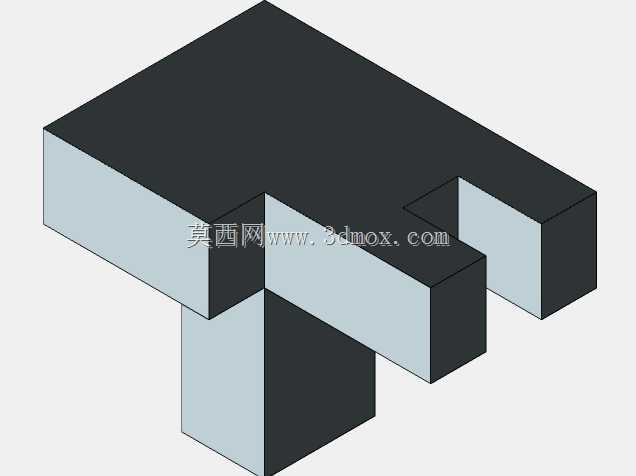

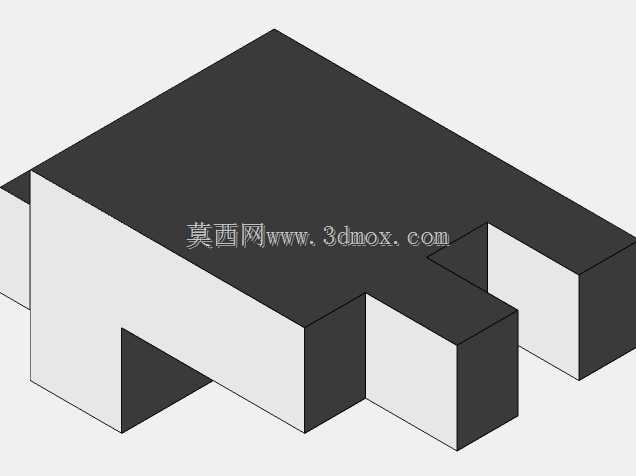

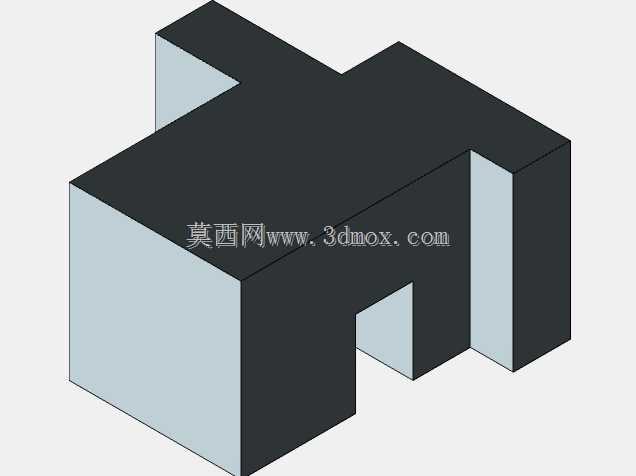

　　从设计思路来看，整个结构以正交立方体为基础基体，在三个相邻端面分别延伸出不同长度的凸台结构，凸台的端面与基体端面保持严格平行，相邻凸台之间保留了等宽的凹槽间隙，这种错落的凹凸结构刚好可以对应三视图中的实线、虚线表达逻辑——当视线垂直于某一投影面时，被遮挡的棱边会以虚线呈现，学生可以直接手持模型转动观察，快速理解虚线对应的实体结构位置，比传统的挂图教学效率提升很多。外形尺寸的设定充分考虑了课堂演示与学生实操的双重需求，整体轮廓控制在单手握持的尺寸范围内，不会因为体积过大遮挡投影视线，也不会因为尺寸过小导致细微棱边观察不清，所有凸台的伸出长度都做了差异化设计，避免因为对称结构导致学生在视图练习中出现方位判断混淆。

　　安装边界方面，这款结构不需要额外的固定支架，依靠自身平整的底面就可以稳定放置在课桌、投影台面上，底面的平面度做了针对性控制，放置后不会出现晃动，转动观察时也不会因为重心偏移倾倒，三个方向的凸台重量分布经过配重调整，无论以哪个端面作为支撑面都能保持稳定，满足课堂上多角度演示的需求。实际教学使用中，这款结构可以配合测绘练习使用，学生不需要复杂的测量工具，用普通直尺就能完成各部分尺寸的测量，再根据测量结果绘制三视图、轴测图，整个练习过程不需要复杂的工艺知识铺垫，完全聚焦于空间投影逻辑的训练。结构的所有棱边都保留了极小的倒角，既不会因为锐边造成划伤，也不会因为倒角过大破坏棱边的直线特征，保证投影线条的清晰可辨。

　　不同于工业生产中使用的精密零部件，这款结构的设计完全围绕教学场景的易用性展开，没有多余的装饰结构，所有形态变化都服务于视图表达的训练目标，每个凹凸结构的位置都经过反复调整，确保在三个正交投影面上都能出现足够的虚实线变化，覆盖工程制图入门阶段的所有核心知识点，包括可见轮廓线表达、不可见轮廓线表达、凸台与凹槽的投影区别、方位对应关系等。在三维建模过程中，这款结构采用基础的拉伸特征即可完成，不需要复杂的曲面、放样操作，也适合作为三维建模软件入门的练习案例，初学者通过绘制基体草图、逐次拉伸凸台、切除多余结构的步骤，就能快速掌握基础特征建模的操作逻辑，理解草图约束与实体生成的对应关系。结构的壁厚均匀，没有出现薄壁或者厚重不均的区域，无论是3D打印制作实物教具，还是作为虚拟模型在教学软件中运行，都不会出现显示异常或者打印变形的问题，完全适配当前主流的教学教具制作工艺。
