三色波浪曲面凸轮式3轴传动结构

　　该结构属于典型的3轴联动波浪凸轮传动组件，核心功能是将输入轴的连续回转运动，转化为从动件沿预设波浪轨迹的周期性往复位移，这类结构常被应用在小型自动化分拣设备的分料拨杆驱动、文创类动态展示装置的起伏动作执行、以及小型包装设备的周期性顶料工位中，相比传统的连杆式往复机构，波浪曲面凸轮的运动轨迹完全由曲面轮廓决定，可实现无冲击的平滑变速往复，不会出现连杆机构常见的死点卡顿问题，运行过程中从动件与凸轮曲面全程贴合，传动噪音更低，动作响应延迟可控制在0.1秒以内，适配每分钟60到120次的中低速往复动作工况。

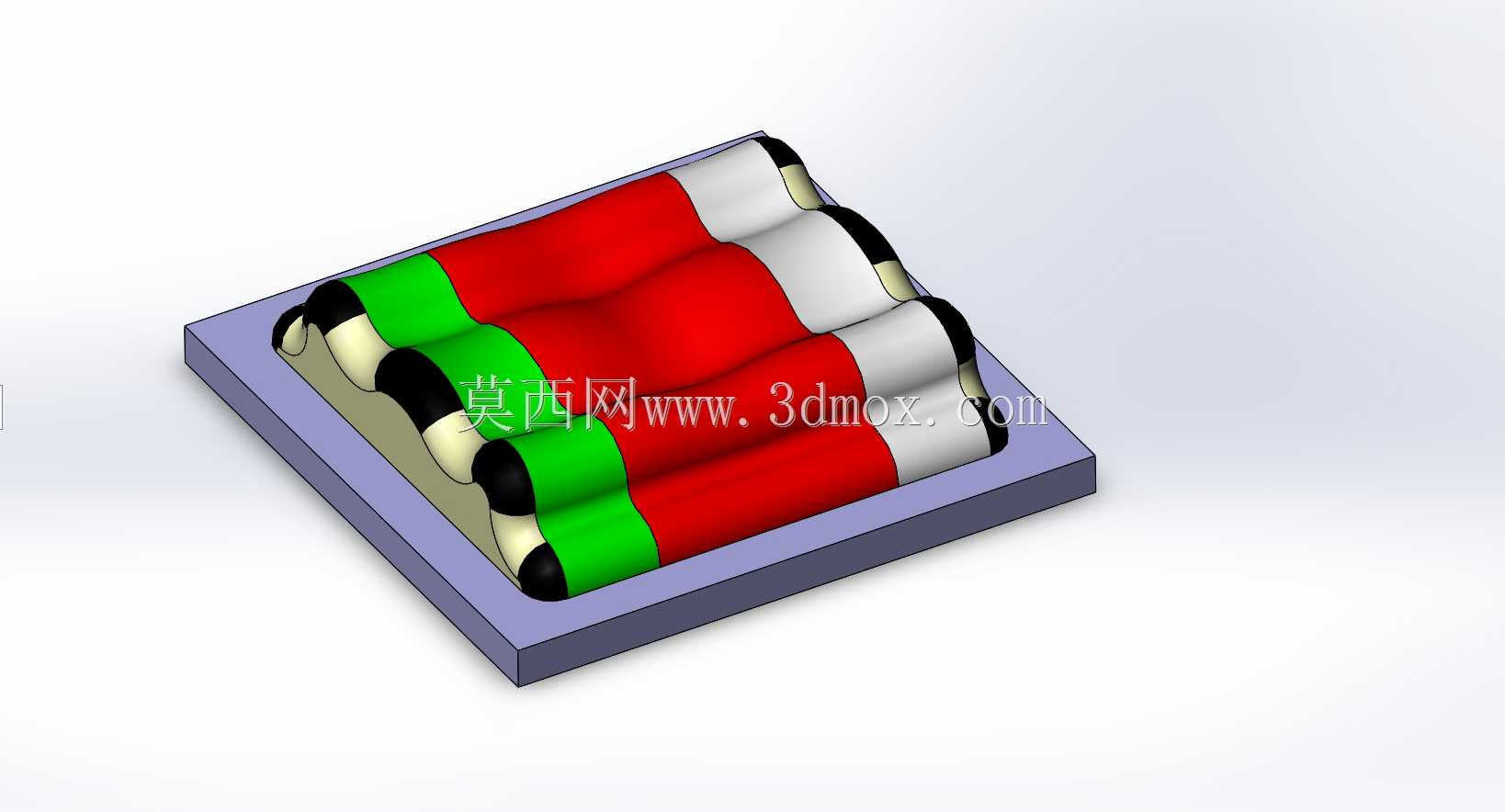

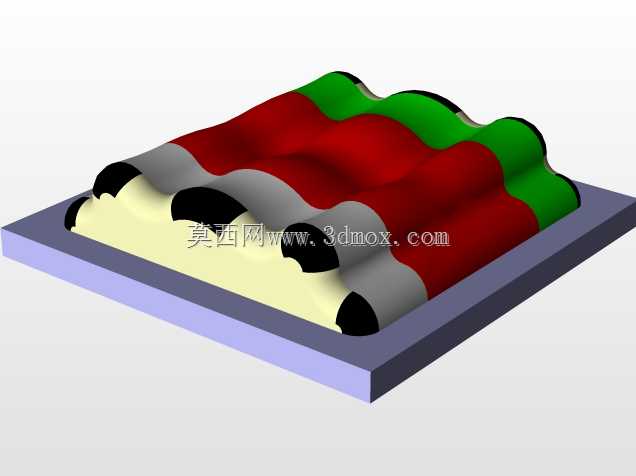

　　从设计逻辑来看，该结构的核心设计难点集中在波浪曲面的轮廓拟合上，整个曲面分为红、绿、白三个功能区段，对应从动件的三个不同行程阶段：红色区段为工作行程段，曲面升程按照修正等速运动规律设计，保证从动件在工作推进过程中速度平稳，不会对接触的工件产生刚性冲击；绿色区段为回程过渡段，采用余弦加速度曲线拟合，让从动件在回程时的加速度变化连续，避免高速运行时出现从动件跳脱曲面的问题；白色区段为停留保持段，曲面轮廓与安装基座平面保持平行，保证从动件在该阶段位置稳定，满足工位停留的工艺需求。

　　基座部分采用方形安装板设计，四个边角预留了标准沉头安装孔，可直接适配M4规格的内六角螺栓固定，安装板厚度为8毫米，采用6061铝合金加工时整体刚性可满足常规传动负载需求，若应用在负载更大的工况下，可更换为45号钢材质做调质处理，安装边界的长宽尺寸控制在120毫米×100毫米范围内，可直接嵌入到小型自动化设备的安装面板中，不需要额外设计转接安装支架。三个传动轴沿基座长度方向等距排布，轴端采用黑色轴套做限位支撑，轴套与安装板上的安装孔采用H7/p6的过盈配合，保证轴系转动时不会出现径向窜动，轴与凸轮曲面主体采用键连接传递扭矩，可根据实际负载需求更换平键规格，常规工况下采用3×3的普通平键即可满足扭矩传递要求。曲面主体的波峰波谷高度差为15毫米，对应从动件的最大往复行程为15毫米，设计时特意将曲面的棱边做了R1.5的圆角处理，一方面避免加工时出现应力集中导致曲面开裂，另一方面减少从动件接触轮的磨损，延长整套机构的维护周期。实际装配过程中需要注意，三个轴的凸轮曲面相位需要保持一致，否则会出现三个从动件动作不同步的问题，装配时可通过轴端的定位平面做相位校准，校准后通过轴端的紧定螺钉锁定轴向位置，避免运行过程中出现轴向窜动导致相位偏移。

　　该结构的从动件可根据实际应用场景更换不同的接触端，比如在分拣工位可更换为橡胶拨头，在顶料工位可更换为尼龙顶块，不需要修改凸轮主体结构即可适配不同的工艺需求，整体结构的零件数量少，除轴系标准件外仅包含基座、凸轮主体两个加工件，加工成本低，后期维护仅需要定期在曲面接触位置涂抹润滑脂即可，不需要复杂的拆解维护。在建模过程中，曲面部分采用扫掠命令生成，先绘制单条波浪轮廓曲线，再沿轴向方向做等距偏移，通过曲面缝合命令生成实体，最后对棱边做统一倒圆角处理，建模时需要注意曲面的曲率连续性，避免出现曲率突变的位置，否则加工后会导致从动件运行时出现卡顿。
