TO-220封装7805三端线性稳压器结构

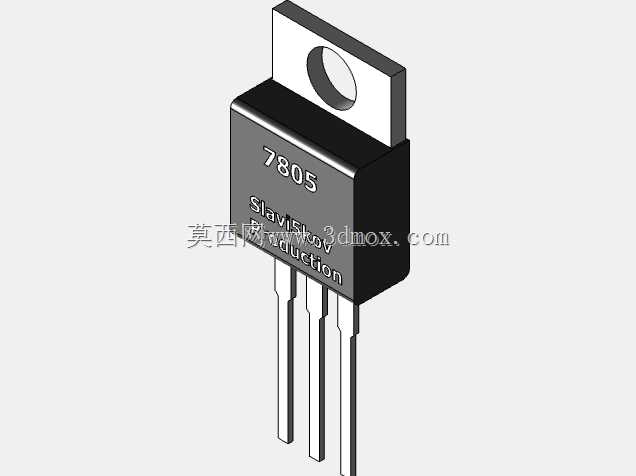

　　在低压直流供电系统的板级设计中，7805系列三端线性稳压器是应用极为广泛的功率半导体器件，本次呈现的TO-220封装结构，完整还原了器件从塑封本体、散热安装片到直插引脚的全部几何特征，可直接用于PCB布局干涉校验、散热结构适配、整机装配模拟等工程场景。不同于贴片封装的小功率稳压芯片，TO-220封装的7805额定输出电流可达1A以上，能够覆盖工控板卡、小型家电控制板、教学实验装置、低压传感器供电模组等多数常规5V直流供电需求，在输入输出压差不超过额定值的工况下，无需复杂外围电路即可实现稳定的固定电压输出，大幅降低电源部分的设计复杂度。

　　从结构设计逻辑来看，该器件的封装布局完全围绕散热与安装可靠性展开：顶部伸出的金属安装片带有标准圆形安装孔，孔位尺寸适配M3规格固定螺丝，可直接锁附在铝制散热片或设备金属壳体上，安装片与芯片内部的散热衬底直接连通，能够将芯片工作时产生的焦耳热快速传导至外部散热结构，避免结温过高导致的输出漂移或器件损坏；塑封本体采用标准TO-220轮廓尺寸，引脚间距符合JEDEC行业通用标准，三个直插引脚分别对应输入端、接地端、输出端，引脚长度预留了波峰焊、手工焊接的足够吃锡量，同时引脚直径适配常规2.54mm间距PCB的钻孔尺寸，无需额外扩孔即可完成插装。

　　建模过程中对器件的细节特征做了完整还原：塑封本体表面的型号丝印区域、金属安装片的冲压倒角、引脚根部的塑封包裹过渡段、安装孔的沉边结构都按照实物测绘尺寸做了1:1复刻，没有做过度的几何简化，能够满足结构设计阶段的虚拟装配需求——在做整机内部布局时，可以直接导入该模型校验器件与周边电容、接线端子、结构筋位的安全间隙，避免实际打样后出现元件干涉、散热片无法安装、引脚长度不足无法过波峰焊等常见问题。

　　从实际选型适配的角度，该封装的7805在安装时需要注意几个边界条件：金属安装片与器件的接地引脚在内部是连通的，若需要将器件安装到与地电位隔离的散热片上，必须加装绝缘导热垫片与绝缘衬套，避免出现电源短路；引脚伸出塑封本体的长度有标准范围，在做PCB布局时，器件本体距离PCB板面的高度要预留1-2mm的间隙，避免焊接时塑封本体受热挤压PCB导致焊点虚接；散热片的选型要匹配实际工作功耗，当输入输出压差超过5V、输出电流接近额定值时，必须搭配足够散热面积的铝片，保证器件工作时外壳温度不超过额定上限。

　　在教学与实训场景中，该模型也可用于电子装配课程的演示，帮助初学者直观理解三端稳压器的封装结构、引脚定义与安装方式，相比二维图纸的抽象表达，三维模型能够清晰展示各个结构部分的空间位置关系，降低新手对直插功率器件安装要点的理解门槛。对于电源类产品的结构工程师而言，这类标准封装器件的精准模型是布局阶段的基础参考，能够有效减少反复打样调整的次数，缩短产品开发的迭代周期。
