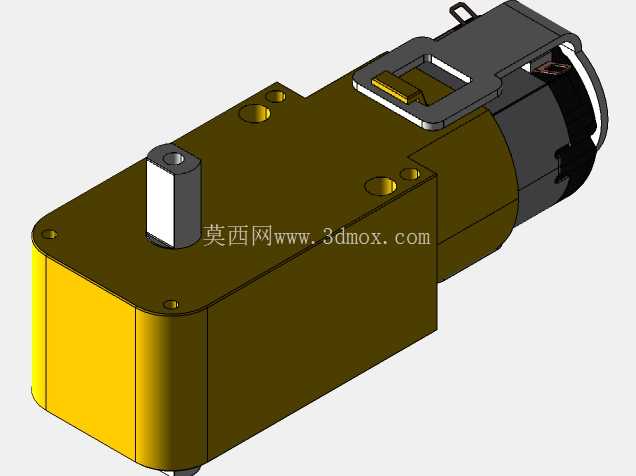

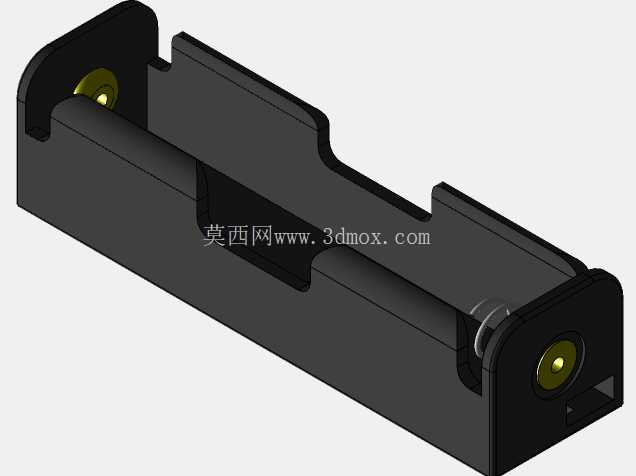

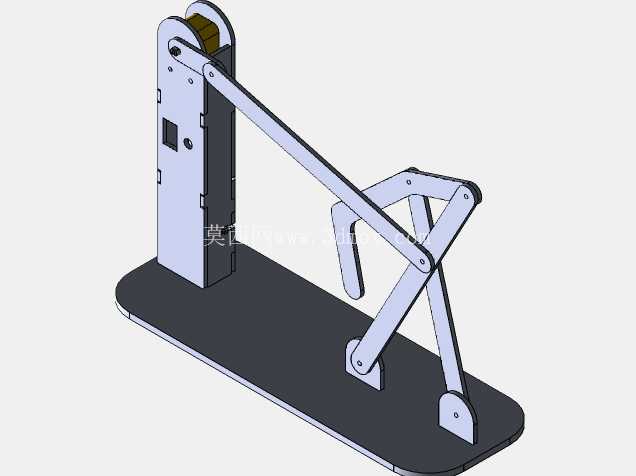

该耦合器输出机构针对电力系统中接地操作的多工位切换需求设计,核心解决传统接地耦合装置工位单一、定位精度不足、操作过程中接地可靠性差的工程痛点,可直接适配电源变压器配套的接地回路切换场景,在输配电配套设备、工业电气柜接地联锁系统、高压试验台接地切换单元中均有明确应用空间。从结构功能来看,整套机构采用平面连杆组合作为核心传动载体,输入端设置在立式安装座的上部铰接位,通过多级剪叉式连杆的铰接传动,将输入端的摆动动作转化为输出端三个预设位置的精准停驻,每个停驻位置对应独立的接地回路导通状态,预定义的接地位置通过连杆铰接点的硬限位实现机械锁止,无需额外增加电气联锁元件即可保证接地位置的唯一性,避免操作过程中出现接地点虚接、错位的安全隐患。

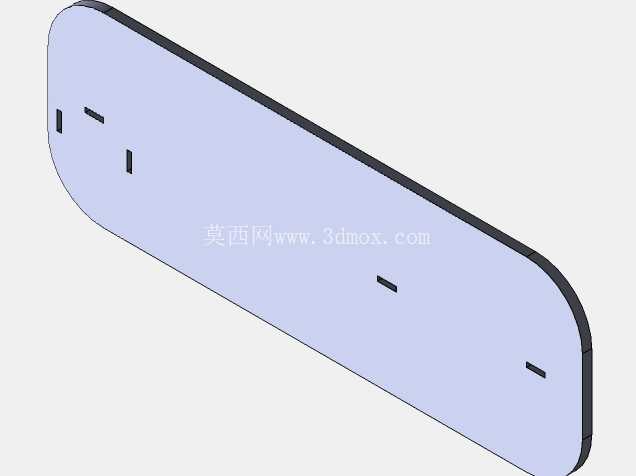

设计过程中优先考虑了操作力的传递效率,通过对连杆长度比、铰接点回转半径的反复校核,将输入端操作力矩控制在单人手动操作的合理区间,同时在连杆铰接处预留了标准衬套安装位,可根据实际使用频次选配铜基石墨衬套或滚针轴承,降低长期往复动作带来的铰接磨损,保证机构全生命周期内的位置重复精度。安装边界层面,整套机构采用平板式底座作为安装基准,底座上预留的沉头安装孔可直接固定在电气柜安装梁或变压器配套的安装面板上,立式安装座与底座采用螺栓连接的分体式结构,可根据现场安装空间的实际情况调整立式座的安装朝向,适配不同方向的操作走线需求;机构动作过程中所有连杆的外摆轮廓均控制在底座投影边界的合理范围内,不会出现超出安装面的运动干涉,在紧凑的电气舱内安装时无需额外预留过大的安全避让空间。

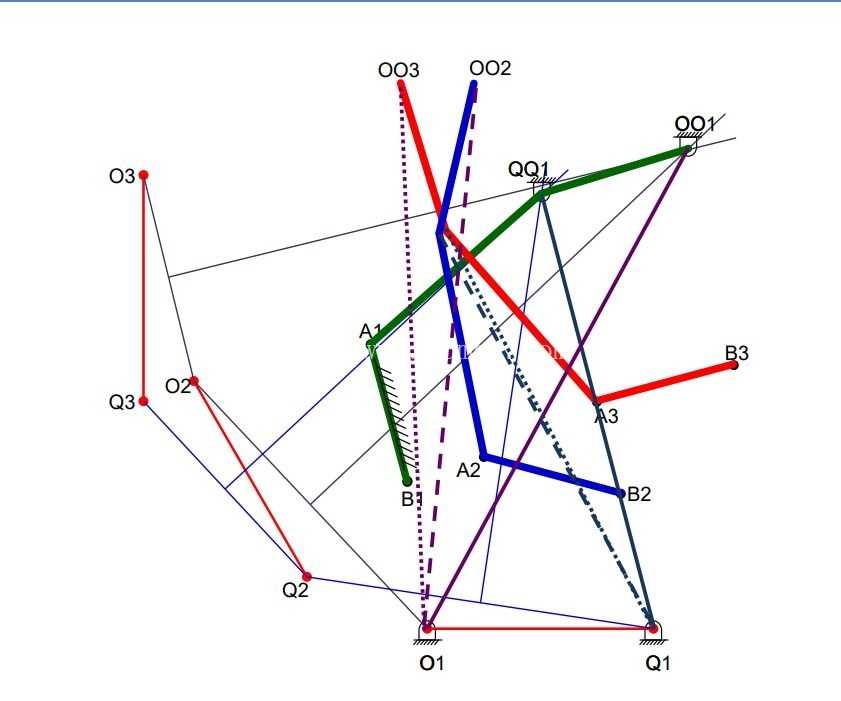

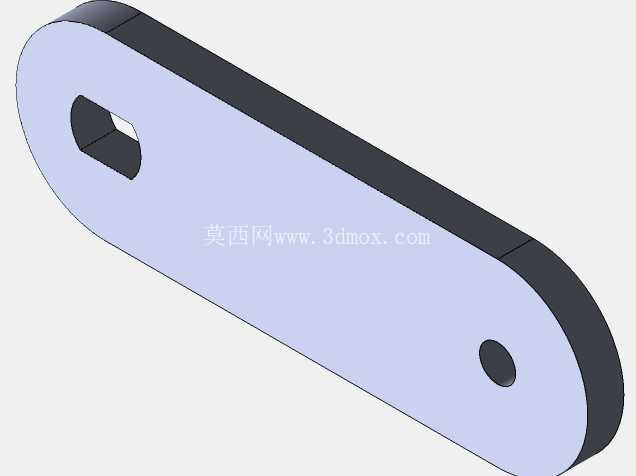

从实际使用逻辑出发,三个输出位置分别对应接地回路的断开、工作接地、保护接地三种状态,每个位置切换过程中连杆的运动轨迹经过专门优化,不存在死点位置,操作过程中无卡滞风险,输出端的耦合接口采用标准化的接插连接尺寸,可直接适配行业通用的接地铜排接线端子,无需额外加工转换接头。结构细节上,立式安装座侧面预留的观察窗可直接查看内部铰接轴的磨损状态,日常维护时无需拆解整套机构即可完成润滑、紧固件检查等操作,连杆构件采用等强度设计,在保证传动刚度的前提下尽可能降低构件自重,减少动作过程中的惯性冲击,保证位置切换时的动作平稳性。
该机构的设计完全围绕接地操作的可靠性要求展开,摒弃了复杂的电控元件,纯机械结构的传动形式可在强电磁干扰的变压器周边环境下稳定工作,不会出现电控元件受电磁干扰误动作的问题,三个预定义位置的机械锁止结构可承受接地回路短路时的瞬时电动力冲击,不会因外力冲击出现位置偏移,完全满足电力系统对接地装置的机械强度、动作可靠性要求。
