石油化工用U型管壳式换热设备结构

　　在炼油常减压蒸馏、化工合成、煤化工换热网络等连续生产场景中，管壳式换热器始终是热量传递环节的核心承压设备，其中U型管结构的换热器凭借独特的管束设计，在高温差工况下的适配性远优于固定管板式结构，是装置中冷热流股换热的常用选型。这类设备的核心换热元件为弯制成U型的换热管束，管子两端统一固定在同一侧的管板上，当壳程与管程流体存在较大温度差时，管束可以沿轴向自由伸缩，完全不需要额外设置膨胀节来补偿热应力，从结构根源上规避了温差应力造成的管板焊缝拉裂、管子变形失效等常见故障，尤其适合管程走清洁高压流体、壳程走易结垢介质的换热工况，比如炼油装置中原油与常顶油气的换热、化工装置中反应产物与进料的预热环节，都能看到这类结构的换热设备。

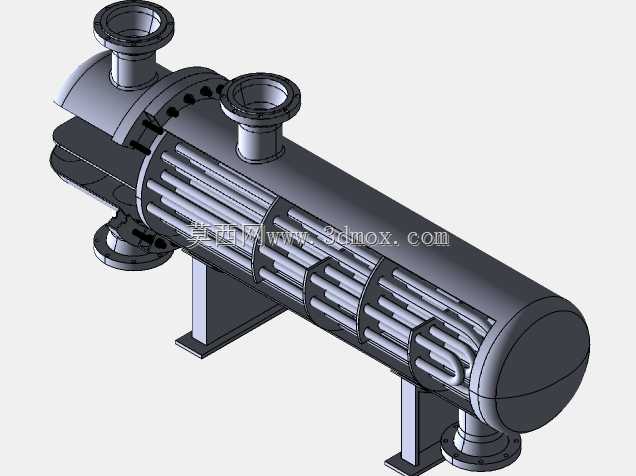

　　从结构组成来看，整套设备由卧式圆筒壳体、单侧管箱、U型换热管束、折流板、支座、进出口接管几个核心部分构成。壳体采用标准圆筒卷制焊接成型，两端分别连接管板与椭圆形封头，管箱侧设置分程隔板，将管程分为两个流通通道，流体从管程入口进入后，沿一半管束流向U型弯端，折返后从另一半管束流回管箱出口，实现管程内的双程流动，大幅提升管程流体的流速与换热系数。壳程内部按等间距布置弓形折流板，折流板缺口上下交替排布，引导壳程流体横向冲刷管束，避免流体短路，同时折流板上的管孔对U型管束起到径向支撑作用，防止管束在流体冲击下产生振动磨损，折流板的间距根据壳程流速与压降要求计算确定，通常控制在壳体内径的30%-60%区间，兼顾换热效率与运行压降的平衡。

　　设计这类设备的三维结构时，首先要明确管壳程的设计压力与温度边界，管板作为分隔管壳程的核心承压元件，厚度需要根据两侧压差、管孔排列方式、管束支撑跨度计算确定，U型管的弯制半径需要满足最小弯曲半径要求，避免弯管处管壁减薄量超标影响承压能力，通常弯管半径不小于2倍换热管外径，弯制后需要对弯管段进行逐根通球检查，确保管内流通截面无明显变形。进出口接管的位置需要结合工艺流程的管道布置确定，管程进出口设置在管箱端面上，壳程进出口分别布置在壳体上下两侧，靠近管板与封头端的位置，保证壳程流体能够充分流经整个管束区域，避免出现流动死区。设备的支座采用鞍式支座，两个支座分别布置在壳体靠近两端的位置，其中一个为固定支座，另一个为滑动支座，滑动支座的地脚螺栓孔设置成长圆孔，允许壳体在温度变化时沿轴向自由伸缩，避免支座约束产生附加应力。

　　安装边界方面，这类卧式U型换热器的安装需要预留足够的检修空间，由于管束可以从壳体中整体抽出，管箱侧需要预留不小于管束总长度的抽芯空间，方便检修时清理管束外壁结垢、更换损坏的换热管。设备的安装标高需要结合工艺管道的布置确定，壳程底部的排净口要位于整个壳体的最低点，保证停车时壳程介质能够完全排净，避免积液造成设备腐蚀。接管的法兰压力等级需要与连接管道的压力等级匹配，安装时需要保证接管与管道的对中精度，避免管道重量附加在设备接管上造成局部应力超标。管束与管板的连接采用强度焊加贴胀的工艺，既保证连接的密封性能，又避免管子与管孔之间存在缝隙造成间隙腐蚀，U型弯段的管束需要设置防冲板，避免壳程入口流体直接冲刷弯管段造成管束冲蚀磨损。

　　在实际运行过程中，U型换热器的管程走高压清洁流体时，流体在管内的流速控制在1-2m/s区间，避免流速过高造成管子冲蚀，同时也能抑制管内结垢；壳程流体的流速控制在0.5-1.5m/s区间，保证折流板之间的流体处于湍流状态，提升换热效率。由于U型管束的内层管子弯制半径较小，内层管束的更换难度相对较大，因此设计时通常将易结垢、有腐蚀的介质布置在管程，减少壳程结垢带来的清理难度，同时管程分程隔板的密封面需要保证平整，避免管程流体短路影响换热效果。
