半挂车轮改造木炉热交换装置

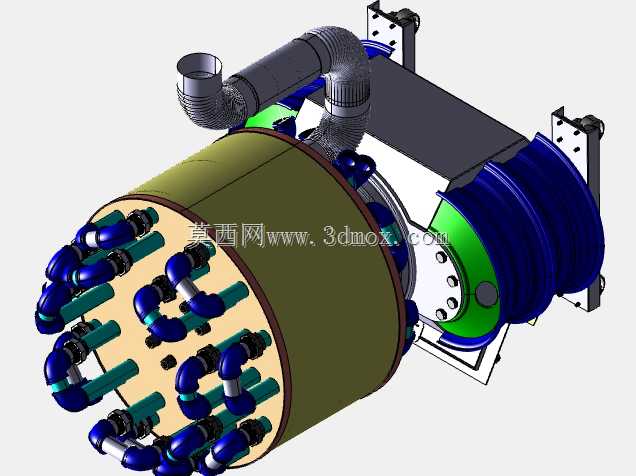

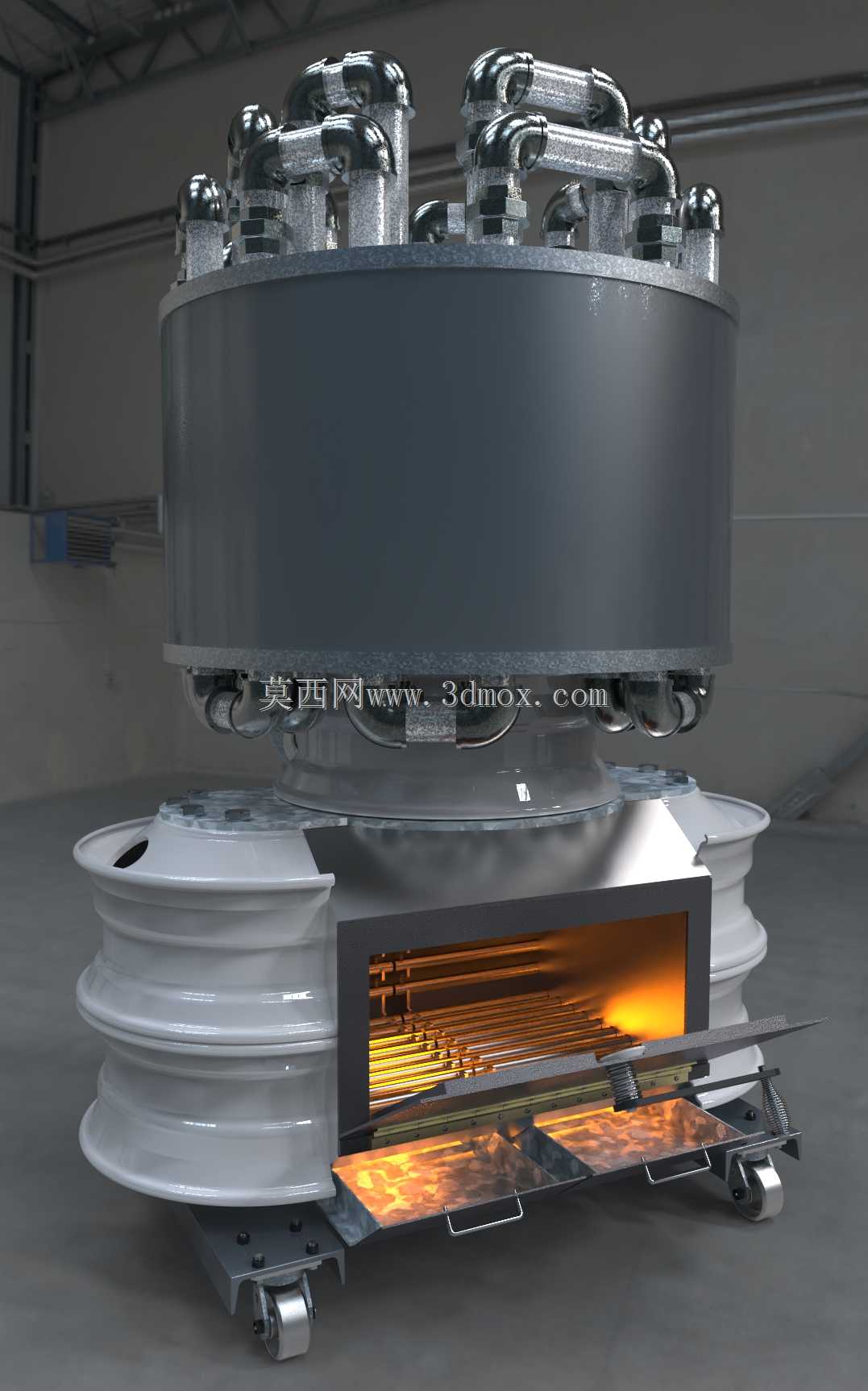

　　这款基于24.5英寸标准半挂钢轮设计的木炉热交换装置，核心定位是面向小型独立采暖场景的余热高效回收设备，可适配乡村自建房采暖、户外作业临时营地供暖、小型作坊工位采暖等多种实际使用场景，解决传统直燃木炉热量直接随烟气流失、热效率偏低的实际问题。设计之初就锚定废旧工业部件再利用的思路，选用淘汰的半挂车钢轮作为主体承载结构，这类钢轮本身为重型商用车配套，采用厚壁钢材冲压焊接成型，耐高温、结构强度冗余量大，且废旧轮辋获取成本极低，仅需对原有结构做少量焊接改造即可完成主体搭建，大幅降低了整机的制造成本与加工难度。

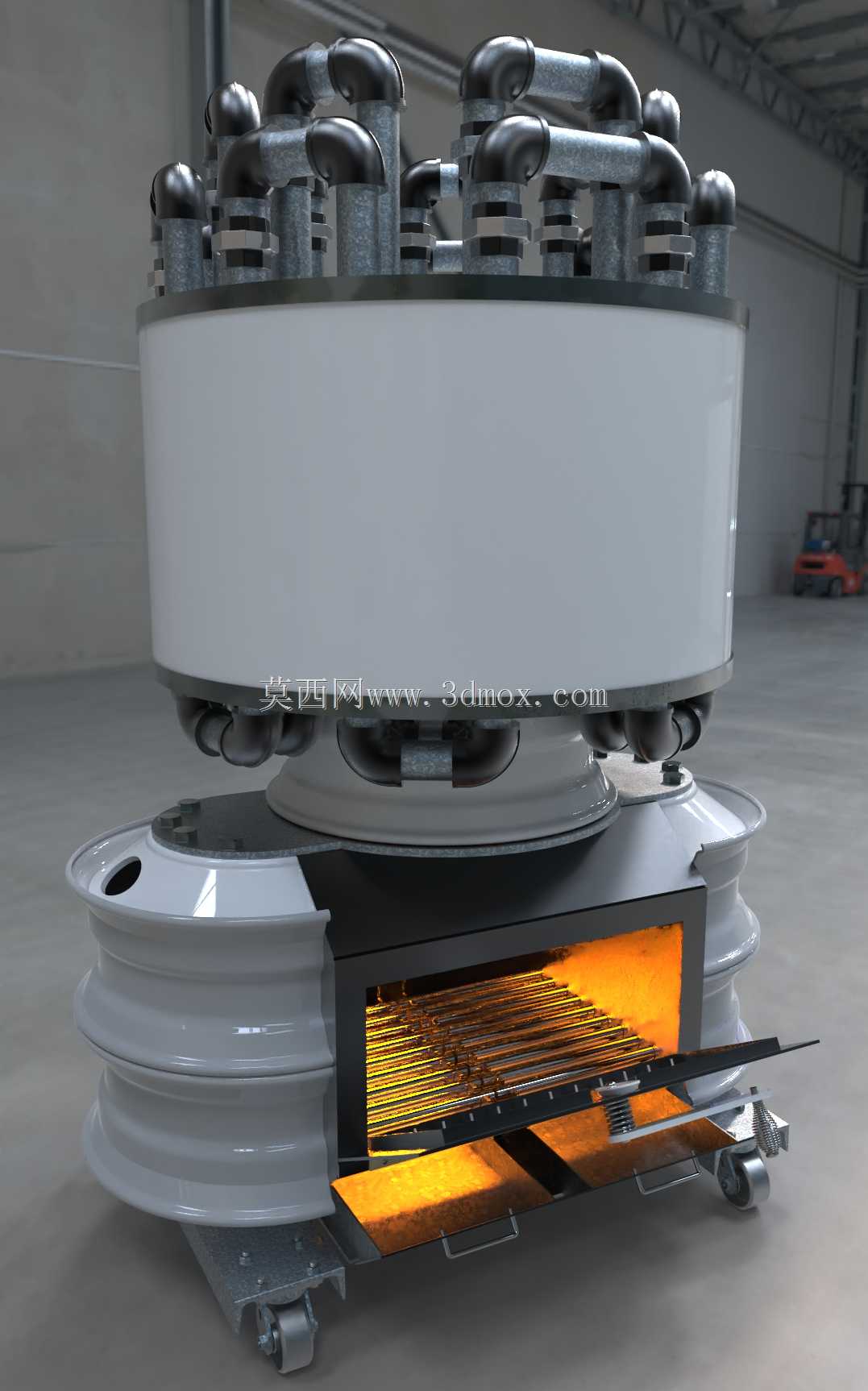

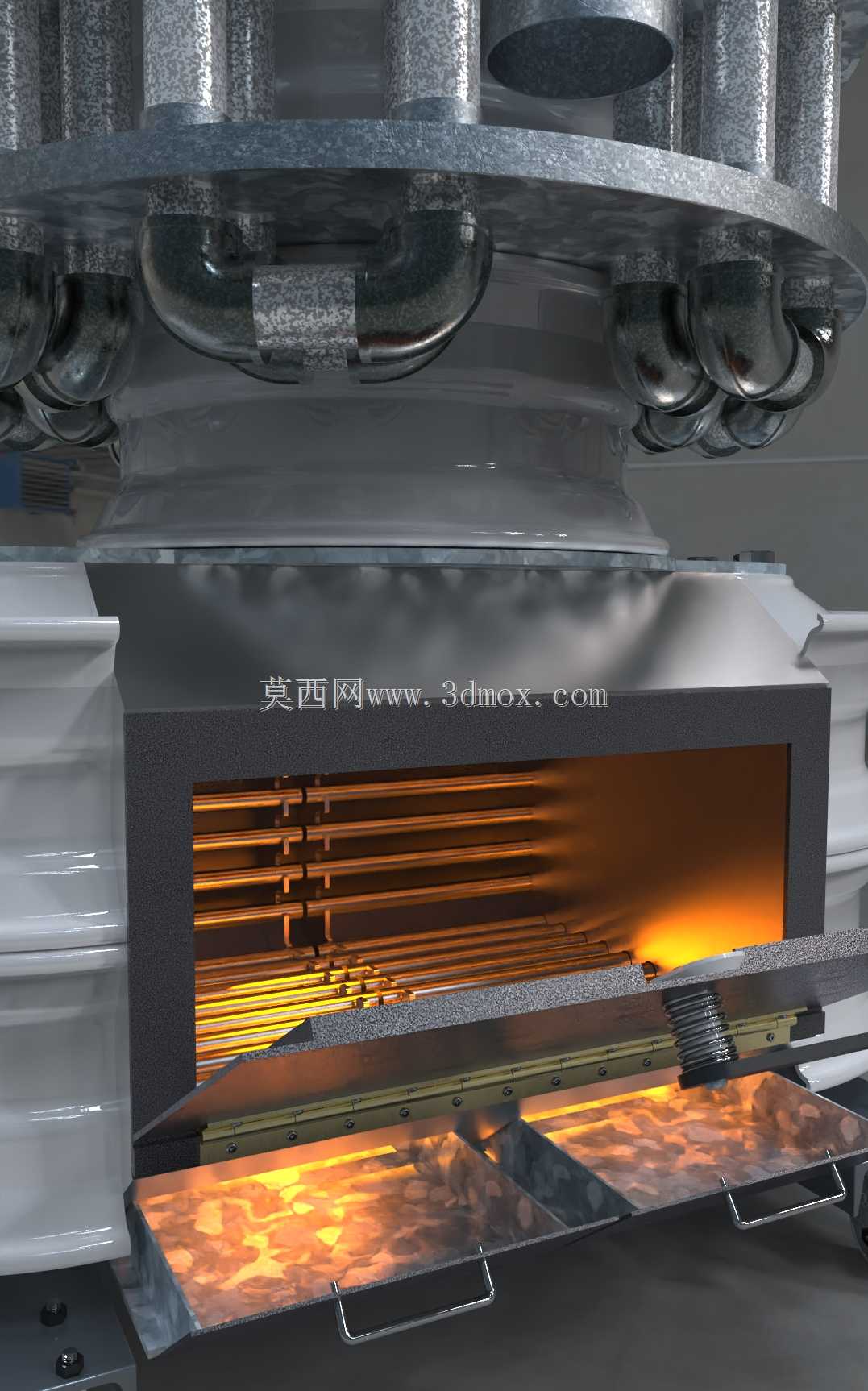

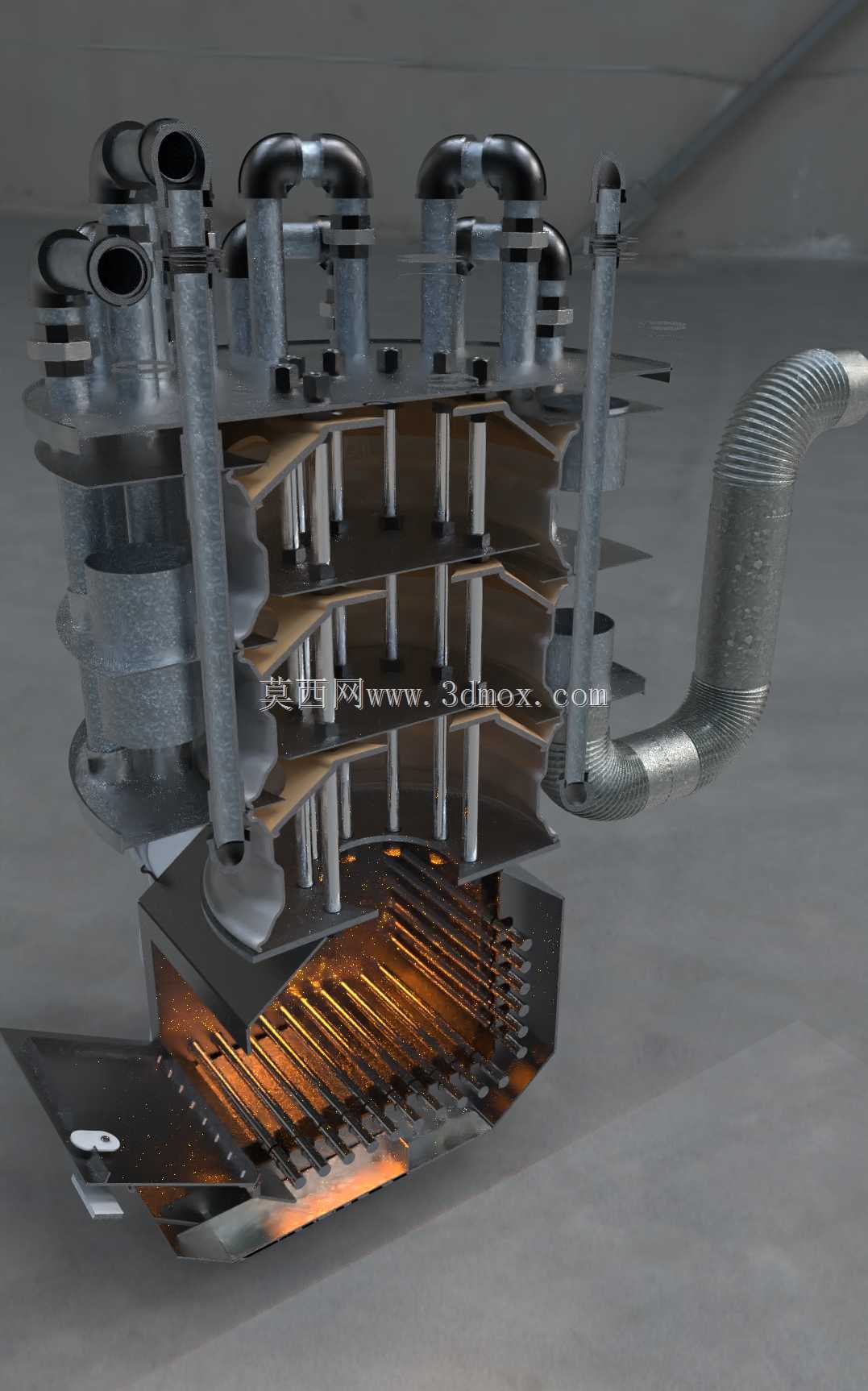

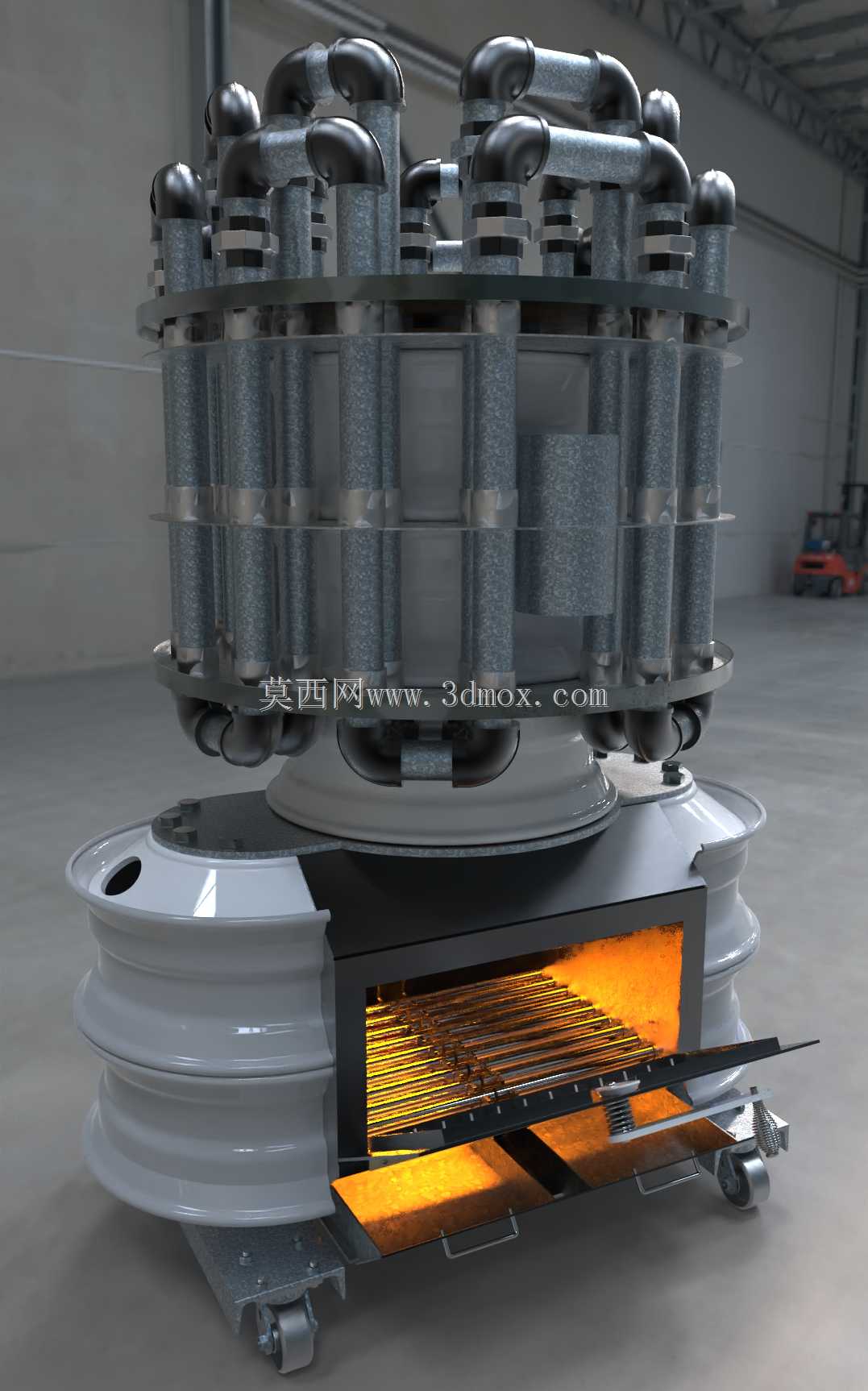

　　整机的核心换热结构采用独立双管路设计，分别对接散热器循环回路与生活热水回路，两套管路互不干扰，可同时满足空间采暖与生活热水制取的双重需求。换热管路全部布置在炉膛上方的高温烟气流通区域，采用多组弯管环形排布的结构，尽可能增大烟气与管壁的接触面积，延长高温烟气在换热腔体内的停留时间，让烟气携带的热量尽可能多的传递到管内循环介质中，相比传统单盘管换热结构，换热效率有明显提升。炉膛部分直接利用轮辋的下部腔体改造，底部设置两个抽拉式清灰托盘，清灰操作无需打开炉膛主门，抽拉托盘即可完成积灰清理，日常维护操作十分便捷，托盘与炉体之间采用间隙配合的密封结构，既保证抽拉顺畅，又能控制过量冷风进入炉膛，避免不必要的热量损耗。

　　从安装边界来看，整机主体外径与24.5英寸半挂钢轮的标称尺寸一致，整体高度控制在适配常规民用烟囱安装的范围内，底部预留了通用的支脚安装位，可直接固定在水泥基础或者可移动金属支架上，不需要额外定制复杂的安装基座。上部换热管路的进出水口采用标准水暖管螺纹接口，可直接对接民用采暖系统的循环管路，不需要额外做转接头改造。炉膛的投料口设置在炉体侧下方，投料门采用耐高温密封结构，投料操作时不会出现烟气外溢的问题，投料尺寸适配常规劈柴长度，不需要对木柴做额外的截断加工。

　　结构设计上充分考虑了焊接加工的工艺性，所有需要拼接的部位都采用平直焊缝设计，普通手工电弧焊即可完成全部焊接作业，不需要复杂的工装夹具定位，个人制作者也能按照结构完成整机制作。轮辋本身的环形加强筋结构直接作为换热腔体的支撑结构，不需要额外添加加强筋件，既减少了焊接工作量，也避免了额外焊接带来的热变形问题。上部的换热弯管采用等间距排布，相邻管路之间预留了足够的清灰间隙，长期使用后可通过上部检查口清理管壁积灰，避免积灰过厚影响换热效率。炉体底部的通风口设置可调风门，可根据燃烧工况调整进风量，控制木柴燃烧速度，进而调节整体输出功率，适配不同环境温度下的采暖需求。

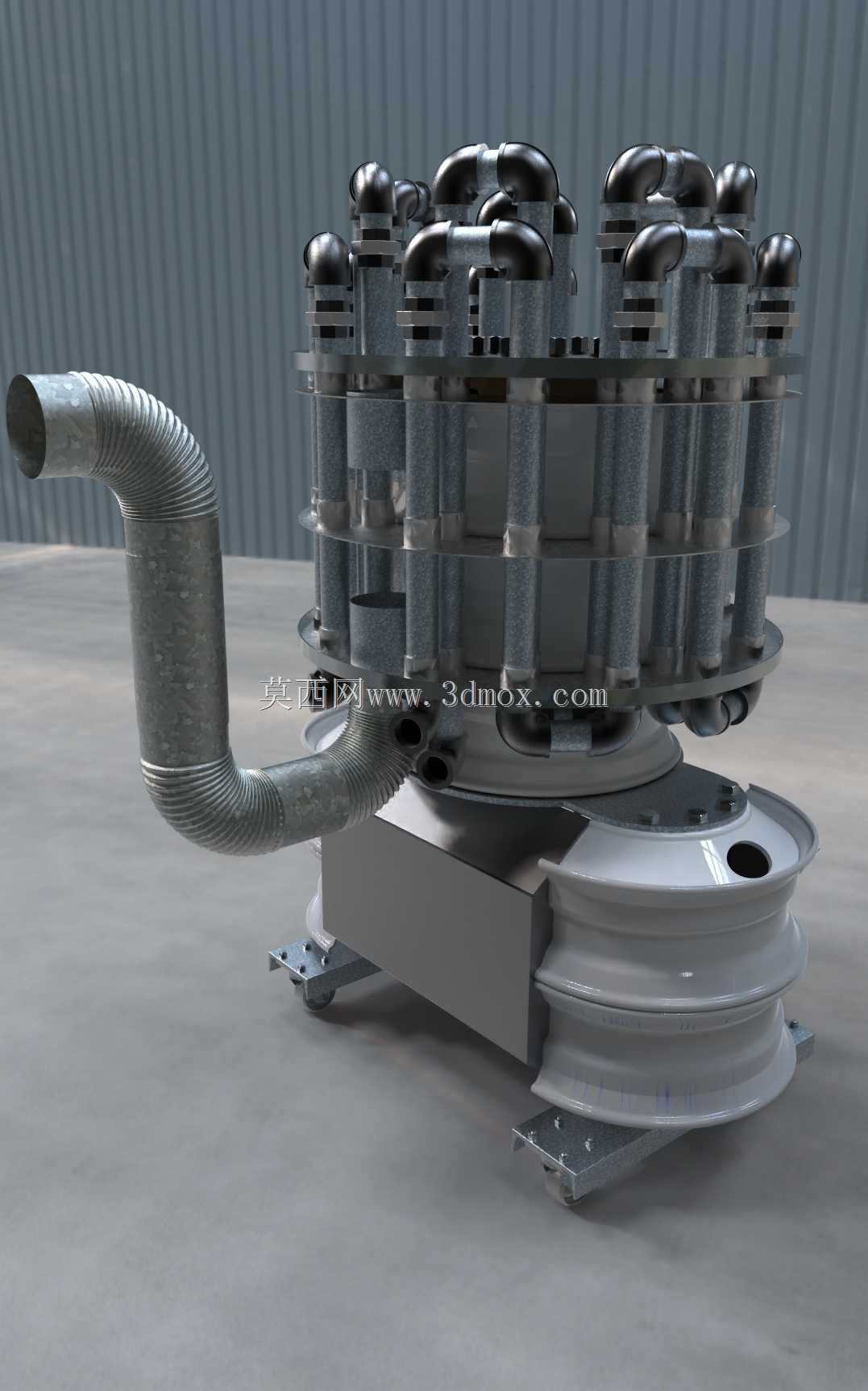

　　实际使用过程中，燃烧产生的高温烟气从炉膛上升后，先经过环形排布的换热管路区域，与管内循环水完成充分热交换后，再从炉体顶部的烟囱接口排出，排出的烟气温度相比直燃式木炉大幅降低，大部分热量都被循环介质带走用于采暖或加热生活热水。双独立管路的设计可以根据使用需求单独关闭其中一路，比如非采暖季仅使用生活热水功能时，可关闭散热器回路的循环，让全部换热能力集中到生活热水回路，提升热水产出效率。整机所有与明火接触的部位都沿用钢轮本身的厚壁钢材，长期高温使用下不会出现变形、烧穿的问题，结构可靠性远高于普通薄钢板制作的家用木炉。
