热熔粘接剂胶应用滚子机结构设计

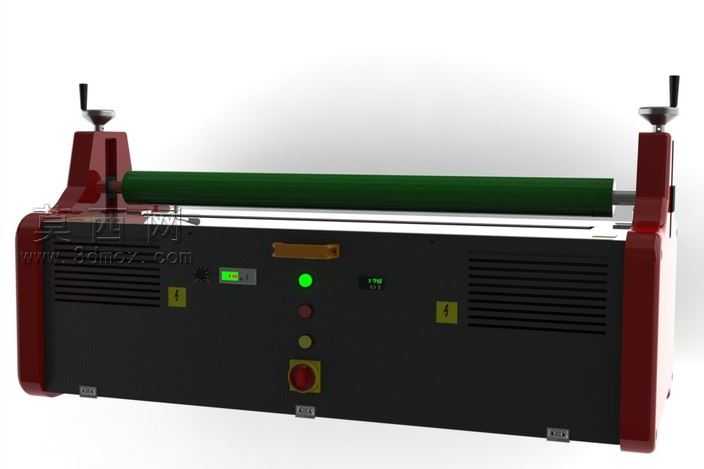

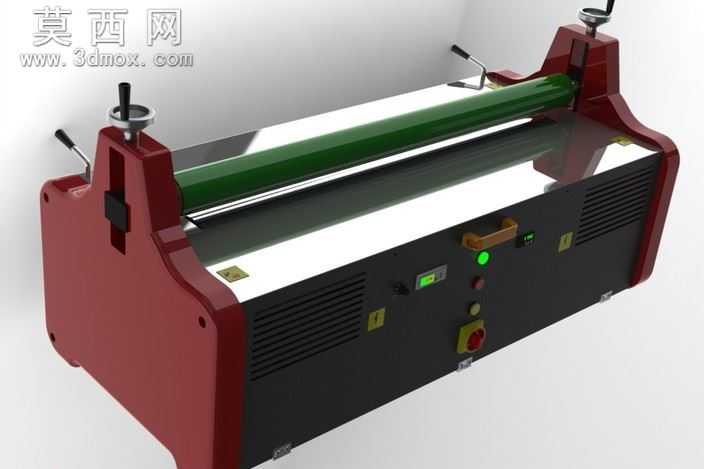

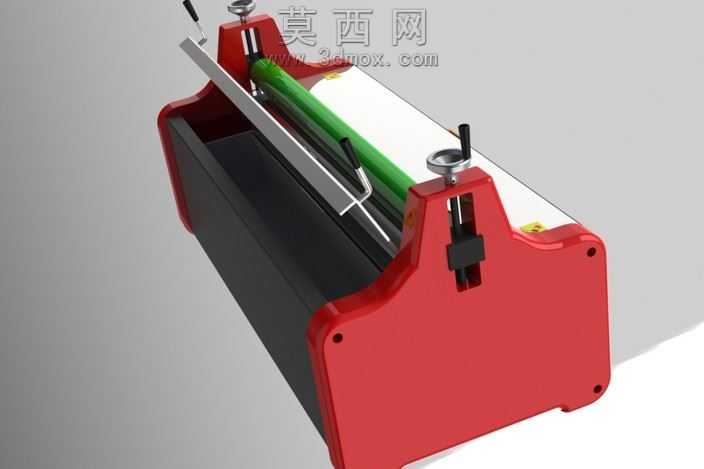

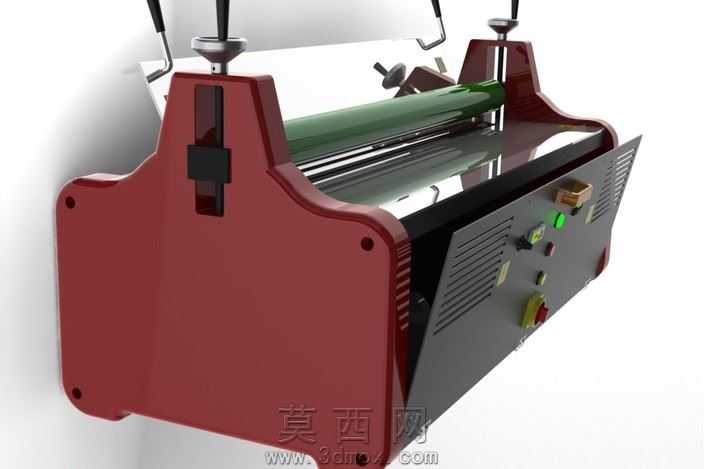

本作品为热熔粘接剂胶应用滚子机的三维建模设计，整体采用卧式辊压主体结构，通过三维建模软件完成全零件参数化建模与整机装配，完整还原设备的功能布局与结构细节。建模过程中首先确定核心功能模块的尺寸基准，以中部水平布置的长幅绿色涂胶辊为核心作业部件，辊体两端通过带手轮调节的红色支撑座与主机箱体连接，支撑座内置升降调节结构，可通过顶部手轮调整辊体与下方作业台面的间距，适配不同厚度工件的涂胶压合作业需求。主机箱体采用钣金折弯焊接结构建模，箱体表面做哑光黑磨砂材质渲染，两侧红色支撑座做金属烤漆质感处理，绿色辊体赋予橡胶包辊的哑光弹性材质，操作面板区域的按钮、指示灯分别对应设置不同的材质表现：绿色运行指示灯做半透明发光材质，红色急停按钮做醒目的红底黄边警示材质，电源开关、调节旋钮分别赋予塑料与金属质感，箱体侧面的散热格栅做等距阵列的开孔建模，警示标识采用贴图方式贴合在箱体对应位置，还原真实设备的外观细节。结构设计上，箱体内部预留了动力传动组件、热熔胶供给组件的安装空间，前端操作面板按照人机操作高度布置控制元件，顶部辊轴两端的调节机构采用螺旋升降结构，可精准控制辊压间隙，保证涂胶过程中胶层厚度均匀、压合力度一致。整机建模过程中对所有配合零件做了干涉检查，确保各运动部件无结构冲突，装配关系符合实际机械装配逻辑，渲染阶段采用柔和的影棚光源布置，突出设备各部分的材质差异与结构轮廓，清晰展现设备的整体造型与功能布局，可用于涂胶设备的结构展示、方案评审以及相关作业场景的模拟演示。
