电梯配套用转向节结构三维设计

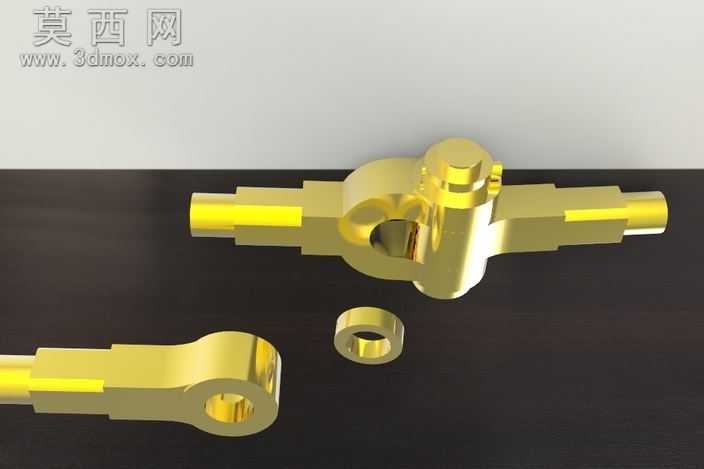

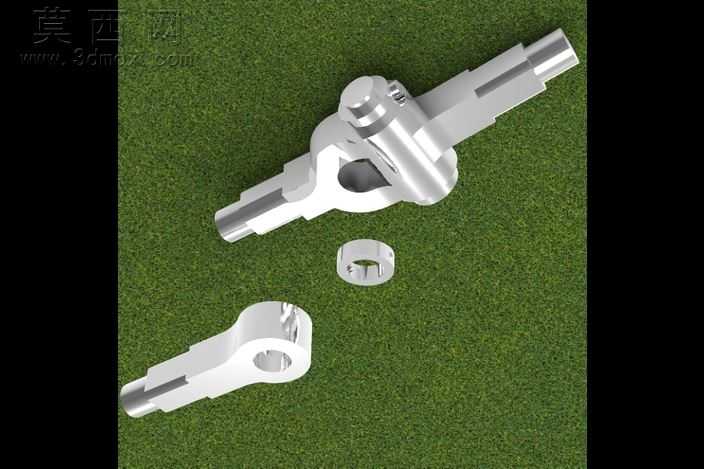

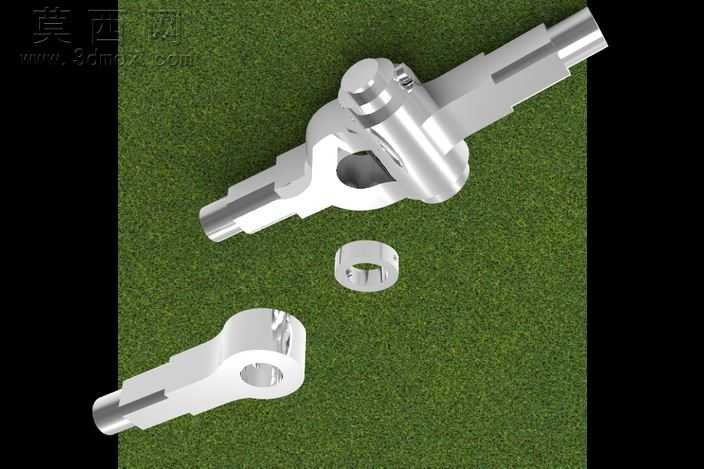

本作品为面向电梯传动场景设计的转向节三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于转向节的受力工况与装配需求，绘制核心主体的二维草绘轮廓，通过拉伸、旋转、切除等基础特征命令构建出转向节的横梁主体、两端铰接轴段以及中部铰接孔的基础形态，针对轴段上的定位卡槽、孔位边缘的倒角、轴端的过渡圆角等细节结构，采用扫描、圆角、倒角等精细化特征命令逐一完成，确保每一处结构尺寸都符合机械加工的工艺要求，避免出现建模过程中的特征干涉、薄壁破损等问题。渲染阶段为模型赋予了亮面金属材质，模拟经过镀锌防锈处理的优质合金钢材质效果，调整材质的反光度、粗糙度与金属度参数，还原金属零件表面的细腻光泽与真实质感，同时搭配深色哑光展示台面，通过三点布光方案调整主光源、补光源与轮廓光的角度与强度，突出转向节的结构轮廓与金属质感，将配套的衬套零件与主体拆分摆放，清晰展示各部件的装配关系与独立形态。结构设计上，该转向节采用对称式横梁布局，中部设置大直径铰接通孔用于与主支撑构件铰接，两端延伸出同轴的阶梯轴段用于连接传动拉杆，轴段上设计有环形定位卡槽用于安装轴向定位卡簧，确保装配后部件不会发生轴向窜动，配套的环形衬套采用耐磨材质设计，可嵌入中部铰接孔内降低铰接转动过程中的磨损，提升部件的整体使用寿命。设计过程中充分考虑电梯传动部件的高可靠性要求，对所有受力部位进行了结构加厚处理，避免应力集中导致的部件断裂，同时所有棱边都做了圆角过渡处理，既降低了加工过程中的应力集中风险，也避免安装维护过程中尖锐棱边划伤操作人员，整体模型结构完整，特征清晰，可直接用于虚拟装配验证、结构受力仿真以及加工工艺的编制参考。
