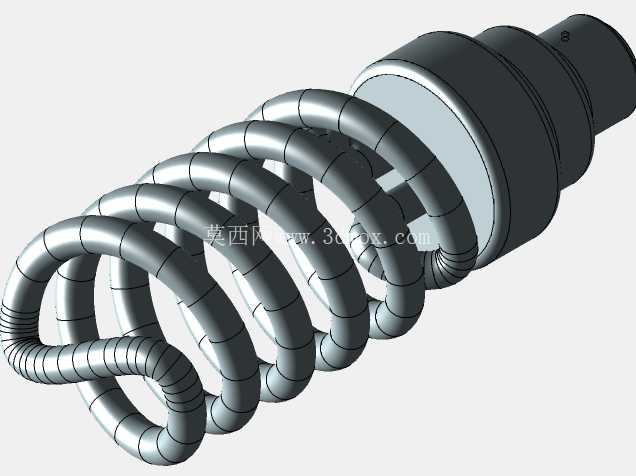

螺旋紧凑型节能荧光灯结构三维设计

　　这款螺旋结构的紧凑型荧光灯，是民用及商用照明领域替换传统白炽灯的核心器件，日常在办公区域吊顶、家居卧室顶灯、商超嵌入式筒灯、工业厂房辅助照明点位都能见到同结构产品的应用，相比直列灯管的紧凑型荧光灯，螺旋盘绕的结构能在更小的轴向空间内排布更长的放电灯管，在保证光效输出的前提下大幅压缩整灯的安装占用空间，适配更多小尺寸灯具的安装需求。从结构设计逻辑来看，整灯分为灯头、镇流腔、螺旋灯管三个核心部分，灯头采用标准螺口结构，匹配市面通用的E27/E14灯座安装接口，安装时仅需旋入对应规格灯座即可完成电气连接与机械固定，不需要额外的接线操作，适配现有绝大多数民用照明的安装基座，替换传统白炽灯时不需要改动原有线路与灯座，大幅降低替换改造成本。

　　镇流腔部分采用阻燃工程塑料注塑成型，内部容纳电子镇流器组件，腔体的外径与灯头衔接处做了平滑过渡，避免安装时与灯座周边的装饰罩产生干涉，腔体的轴向长度根据内置镇流器的元件排布做了优化，在保证电气间隙满足安规要求的前提下尽可能缩短轴向尺寸，避免整灯安装后突出灯具面罩过多影响美观。螺旋灯管部分采用多圈连续盘绕的结构，灯管的弯曲半径经过反复校核，既保证玻璃灯管弯制过程中不会出现管壁过薄、褶皱甚至开裂的问题，也让灯管的发光面尽可能均匀分布在整灯的径向范围内，减少照明区域的明暗差；灯管与镇流腔的衔接处做了密封固定结构，保证灯管内部的惰性气体与汞齐不会出现泄漏，同时固定灯管的根部避免运输、安装过程中灯管受外力出现断裂。

　　从安装边界来看，整灯的最大径向尺寸不超过标准螺口灯座允许的安装直径，轴向总长度控制在常规筒灯的容纳深度范围内，安装时不需要额外调整灯具的内部空间，直接替换原有白炽灯泡即可；灯管的螺旋间距经过优化，既保证灯管工作时的散热空间，避免相邻管壁温度过高影响荧光粉寿命，也不会因为间距过大导致整灯径向尺寸超标。实际使用过程中，螺旋结构的灯管相比U型排布的灯管，发光角度更大，不存在U型管之间的暗区，在配光上更接近传统白炽灯的全向发光特性，适配不需要精准配光的通用照明场景；灯头与镇流腔的衔接处做了防松结构，长期使用受温度变化影响也不会出现灯头松动、接触不良的问题。

　　建模过程中需要重点关注螺旋灯管的扫掠路径曲率变化，保证每一段灯管的壁厚均匀，弯制处的管径不会出现过度变形，同时要校核镇流腔内部的元件排布空间，预留足够的走线与安规距离，灯头的螺纹参数要严格符合国标灯头的尺寸要求，保证与标准灯座的配合松紧度合适，不会出现旋入过紧无法拆卸或者过松接触不良的问题。另外灯管末端的电极固定结构需要与镇流腔的输出端位置精准对应，避免装配时出现引线拉扯、电极受力断裂的情况，整灯的重心要落在灯头的轴线上，避免安装后出现歪斜、重心偏移导致灯座受力不均的问题。
