全自动螺纹杆两端刷洗专用设备结构

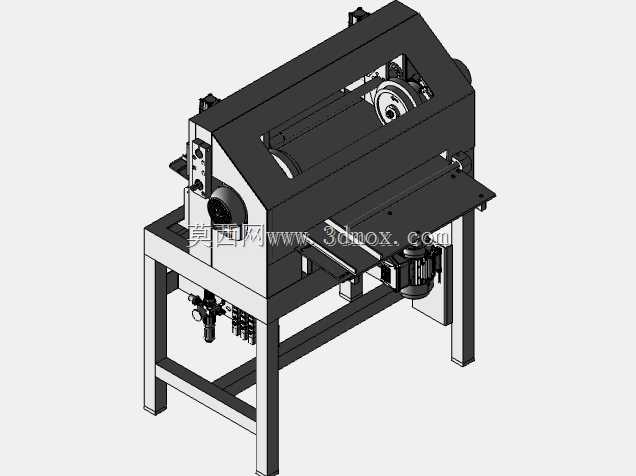

　　在紧固件、长轴类零件的批量加工产线中，螺纹段的清洁工序一直是容易被忽略却直接影响后续装配精度、螺纹通止合格率的关键环节，这款螺纹清洗设备正是针对长螺纹杆两端螺纹的刷洗需求开发的专用工位设备，适配标准件加工厂、汽配零件生产车间中杆类螺纹件的工序间清洁作业，可直接嵌入现有杆类零件加工流水线，也可作为独立工位完成离线清洁作业。从实际产线适配角度看，设备采用框架式落地结构，底部方管焊接机架作为整体承载基础，四条支腿预留了地脚安装孔位，可直接固定在车间硬化地面上，整体安装占地宽度约1.2米、长度约1.8米、高度约1.6米，不需要额外开挖地基，对接上下料输送线时仅需调整机架底部的调节脚杯高度，即可匹配不同高度的来料输送轨道，安装边界适配性较强，不需要对现有产线做大规模改造。

　　设备的核心作业单元集中在上部的封闭腔体内，针对螺纹杆两端的刷洗需求，设计了对称布置的刷洗轮组，轮组的间距可通过快速宽幅调节系统调整，适配不同长度规格的螺纹杆加工，调节过程不需要更换工装夹具，仅通过手轮带动丝杆传动即可完成轮组间距的精准定位，单批次规格切换的调整时间可控制在2分钟以内，适配多品种小批量的杆类零件生产场景。设备的作业节拍设计为单工位6秒完成一件工件的两端刷洗，刷洗过程中工件由下部的支撑托轮定位，配合橡胶滚轮完成工件的轴向送进与周向旋转，橡胶滚轮的邵氏硬度控制在65度左右，既可以提供足够的摩擦力带动工件转动，又不会在杆体表面产生压痕或刮伤，避免影响杆类零件的表面粗糙度。

　　在出料端设计了青铜材质的出料导垫，青铜材质的硬度低于钢材工件，工件刷洗完成后顺着导垫滑出设备时，不会磕碰损伤已经清洗完成的螺纹牙型，相比普通钢制导板能有效降低出料过程的工件磕碰不良率。设备的动力单元布置在机架下部的空腔内，主驱动电机通过皮带轮传动将动力输送到上部的刷洗轮组与送进滚轮组，传动路径简洁，日常维护时仅需打开机架侧面的检修门即可完成皮带张紧、轴承润滑等常规保养作业，不需要拆解上部的作业腔体。气路控制元件集中安装在机架侧面的安装板上，包含过滤减压阀、电磁阀与节流阀，可根据不同的刷洗需求调整滚轮的压紧力，针对不同直径的螺纹杆调整压紧气压，避免压力过大导致杆体变形，或是压力过小导致刷洗过程中工件打滑。从结构设计思路上看，这款设备没有采用复杂的多轴伺服控制方案，而是通过纯机械传动配合简单的气路控制实现稳定的自动化作业，整体结构的零部件通用化率较高，轴承、紧固件、电机等元件均采用市面通用标准件，后期备件采购与维护成本较低，适合中小规模加工车间的长期使用。上部的腔体设计为半封闭结构，刷洗过程中产生的金属碎屑、清洗废液不会飞溅到设备外部，腔体下部预留了废液收集口，可直接对接车间的废液收集管路，保持作业区域的整洁。设备的操作按钮集中布置在腔体侧面的操作位，操作人员仅需完成上下料即可，不需要复杂的参数设置，新员工经过10分钟左右的培训即可独立操作，降低了产线的人员培训成本。

　　针对螺纹清洗的实际工艺需求，刷洗轮可根据工件的污染程度更换不同材质的刷轮，比如针对切削液残留的工件可采用尼龙刷轮，针对锈迹或氧化皮残留的工件可更换为钢丝刷轮，刷轮的更换采用快拆式锁紧结构，不需要专用工具即可完成刷轮的拆装更换，进一步提升了设备的工艺适配范围。在工件定位结构上，进料端设计了可调式导向挡板，可根据杆类工件的直径调整导向槽的宽度，保证工件进入刷洗工位时的位置准确，不会出现偏斜导致螺纹刷洗不均匀的问题。整体结构的重心集中在下部机架位置，设备高速运行时的振动量较小，不需要额外做减震基础即可稳定运行，连续作业时的噪音控制在75分贝以内，符合车间作业的噪音标准要求。
