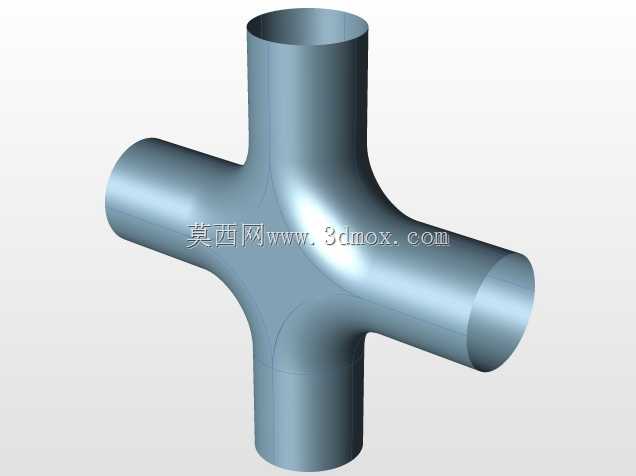

等径四通管路交叉连接接头结构

该四通交叉接头是流体输送管路系统中的核心连接构件，主要应用在民用给排水、暖通空调循环、化工介质输送、气动控制回路等多场景的管路布设作业中，能够实现单路输入流体向三个垂直方向的分流传输，也可完成三个方向管路介质向单路的汇流整合，解决管路布设中多方向交叉连通的实际需求，避免多接头拼接带来的密封点位过多、安装空间占用大的问题。在实际工况使用中，这类接头可适配金属管路、硬质塑料管路等多种材质的同管径管道连接，通过端部的承插、焊接或是螺纹配合结构，与外接管道形成稳固的密封连接，保障流体在交叉转向过程中不会出现泄漏、压降过大的问题，可承受常规管路系统的工作压力与介质温度，适配水、压缩空气、低压蒸汽、无强腐蚀性化工流体等多种介质的传输需求。从产品功能特性来看，该接头采用四个接口等径、轴线两两垂直正交的结构设计，四个接口的中心轴线处于同一平面内，相邻接口轴线夹角为90度，接头内部的流道做了圆弧过渡处理，不存在直角转折的突兀结构，能够有效降低流体流经接头时的局部阻力，减少介质传输过程中的能耗，同时避免流道直角位置长期受介质冲刷出现的磨损、积留杂质的问题，延长接头的实际使用寿命。在设计思路层面，该接头优先保障结构的对称性与受力均匀性，整体采用等壁厚的壳体结构，外壁在接口交汇位置做了平滑的圆弧补强，既避免了直角交汇位置的应力集中问题，提升接头承压时的结构强度，也让整体外形更加规整，便于安装过程中的定位与固定。接头的四个接口端部尺寸保持统一，可适配同规格的标准管道，安装时无需额外的变径转接件，四个接口的端面保持与自身轴线垂直，能够保障与外接管道连接时的贴合度，降低密封失效的风险。从安装边界来看，该接头的整体外轮廓为对称十字结构，安装时需要预留对应四个方向的管道接驳空间，接头交汇位置的最大外径略大于接口外径，布设管路时需要预留足够的操作空间，便于完成接头与管道的连接固定、密封处理作业，同时对称的结构也让接头在安装时无需区分特定方向，可根据现场管路的布设走向灵活调整安装角度，适配不同走向的管路交叉连接需求，有效提升现场管路安装的作业效率，减少管路布设的整体成本。
