带十字辐条轮缘式飞轮三维结构设计

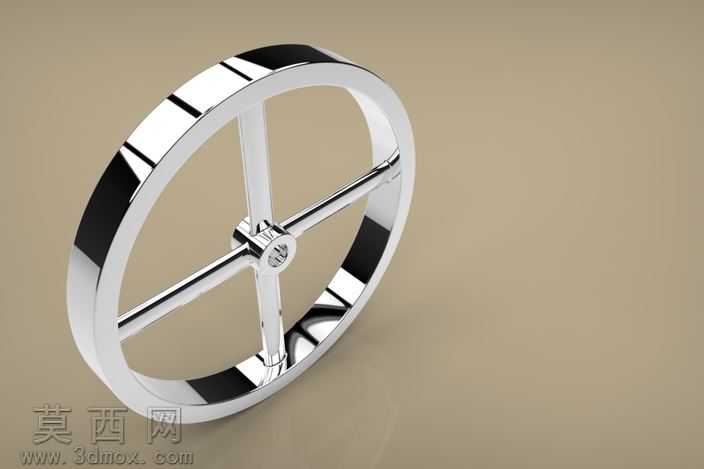

本作品为轮缘式飞轮的三维建模设计成果，建模阶段围绕飞轮的核心功能需求展开结构规划，首先明确飞轮作为储能、稳速传动零件的核心设计约束：需在合理控制整体重量的前提下，尽可能提升转动惯量，同时保证结构强度满足高速转动下的受力要求，避免运转过程中出现辐条断裂、轮缘形变等失效问题。建模过程中首先确定整体外轮廓尺寸，采用厚壁环形轮缘作为主体结构，将大部分质量集中在外侧轮缘区域，以此在相同整体质量下获得更高的转动惯量，匹配飞轮储能、平抑转速波动的功能需求。轮缘部分做了等厚度过渡处理，内外壁均设置合理的圆角过渡，避免应力集中，同时保证转动过程中的动平衡性能。中部采用十字形辐条结构连接中心轮毂与外侧轮缘，四根辐条沿中心呈90度均匀分布，每根辐条的截面采用矩形带圆角的设计，既保证足够的连接刚度，传递中心轴与轮缘之间的扭矩，又尽可能减少非轮缘区域的质量占比，优化整体质量分布。中心轮毂部分设置与传动轴匹配的安装孔位，孔位边缘做倒角处理，方便装配时的轴件导入，轮毂与辐条的连接位置做加厚过渡处理，分散转动过程中辐条根部的应力，提升结构的抗疲劳性能。材质渲染阶段采用金属质感的深灰磨砂材质，模拟铸铁类飞轮的真实材质表现，轮缘表面添加细微的机加工纹理，还原真实机械零件的表面质感，渲染背景采用渐变深蓝色调，突出飞轮主体的结构轮廓，通过光影调整清晰展现轮缘厚度、辐条连接结构、中心轮毂的细节特征。设计过程中严格遵循机械零件的常规设计约束，对各部分的尺寸比例做了反复校验：轮缘厚度与整体外径的比例控制在合理区间，既保证足够的转动惯量储备，又避免轮缘过厚导致整体重量超标；辐条的宽度与厚度经过受力推演，保证在额定转速下辐条承受的离心力、扭矩传递载荷均在材料许用应力范围内；中心安装孔的尺寸与轮毂外径的比例符合通用轴系装配的规范，保证装配后连接的可靠性。整体模型结构简洁合理，完全符合飞轮类零件的常规设计逻辑，可用于机械原理教学演示、传动系统结构参考、相关设备的零部件选型参考等场景。
