油底壳式储油容纳壳体结构设计

　　该类壳体结构常见于动力设备的润滑系统储油环节，核心作用是封闭曲轴箱下部空间，作为润滑油储存与回流的容纳腔体，同时阻挡外界杂质进入润滑回路，收集并储存各摩擦面回流的润滑油，散去部分工作热量，防止润滑油氧化变质。日常设备运行过程中，壳体需要承受润滑油的静压力、设备运行带来的振动载荷，以及温度交变带来的热胀冷缩应力，因此结构设计阶段需要兼顾刚性、密封性与安装适配性。

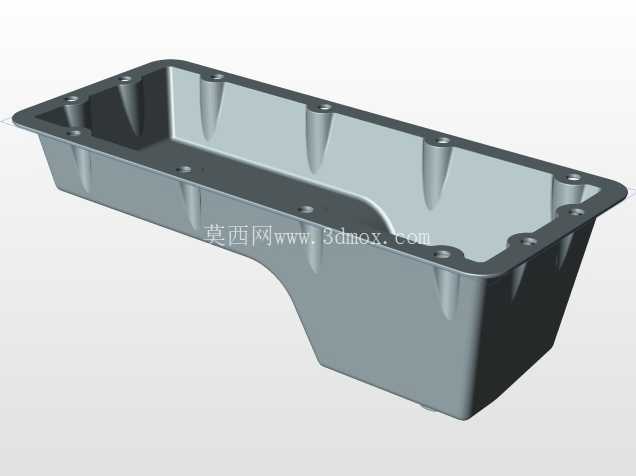

　　从结构形态来看，该壳体采用深浅不一的阶梯式腔体设计，这种非等深结构是为了适配设备内部曲轴、连杆等运动部件的运动轨迹，避免运动件在运转过程中与壳体发生干涉，同时深浅过渡的区域可以在设备倾斜工况下保证润滑油始终汇聚在集油区域，避免油泵吸空。壳体上沿设置一圈带安装孔的法兰边，安装孔均匀分布在法兰面上，每个安装孔位置对应设置向内延伸的锥形加强筋，这种加强结构可以在不额外增加壳体整体壁厚的前提下，大幅提升法兰安装位置的局部刚性，避免螺栓紧固时法兰面发生翘曲变形，保证密封垫片的压紧力均匀分布，降低润滑油渗漏的概率。

　　设计过程中，首先需要匹配对应动力单元的下部安装边界，法兰面的轮廓尺寸需要与机体下表面完全贴合，安装孔的孔位公差需要控制在合理范围内，保证装配时螺栓可以顺利穿入，不会出现错位顶丝的问题。腔体的内部深度需要结合曲轴的回转半径、连杆的最大摆角来确定，预留足够的安全间隙，避免运动件在高速运转时磕碰壳体内壁，同时腔体的容积需要满足润滑系统的最小储油量要求，保证设备在最大倾斜角度工况下，油泵吸油口始终处于液面以下。壳体的壁厚设计需要兼顾刚性与轻量化要求，过厚的壁厚会增加整机重量，提升材料成本，过薄则会导致壳体刚性不足，运行过程中产生共振噪声，甚至出现开裂漏油的问题。

　　法兰面的平面度是密封性能的核心影响因素，设计时需要明确法兰面的平面度公差要求，加工阶段需要保证法兰面无明显翘曲、划痕，装配时配合耐油密封垫片，按照规定的扭矩顺序对角紧固螺栓，避免局部压紧力过大导致垫片压溃，或者压紧力不足导致密封失效。壳体外表面不需要额外做复杂的造型处理，保留拔模斜度即可，满足注塑或者压铸成型的工艺要求，内壁的过渡位置全部采用圆角过渡，避免应力集中，同时减少润滑油流动的阻力，便于回流的润滑油快速汇聚到集油区。

　　在实际选型适配过程中，需要确认该壳体的安装孔位分布、法兰轮廓尺寸与原有设备的匹配度，同时核对腔体深度是否满足内部运动件的间隙要求，储油容积是否符合润滑系统的设计容量。安装前需要清理法兰面的毛刺与杂物，检查壳体本体是否有砂眼、裂纹等铸造缺陷，避免使用过程中出现渗漏问题。日常维护过程中，该壳体作为润滑系统的最低位置，会沉积润滑油中的金属磨屑与杂质，底部通常会设置放油螺塞，定期更换润滑油时可以同步清理壳体内壁的油泥与杂质，保证润滑油的清洁度，延长润滑系统部件的使用寿命。

　　该结构的加强筋设计除了提升安装位置的刚性外，还可以在一定程度上增加壳体的散热面积，帮助润滑油在循环过程中散出部分热量，维持润滑油的工作温度在合理区间，避免油温过高导致润滑油黏度下降，影响润滑效果。阶梯式的腔体设计还可以在设备加减速或者倾斜行驶时，减少润滑油的液面晃动，避免因为液面剧烈波动导致的油泵进气问题，保证润滑系统的供油稳定性。
