工程制图练习用调平支撑组件结构设计

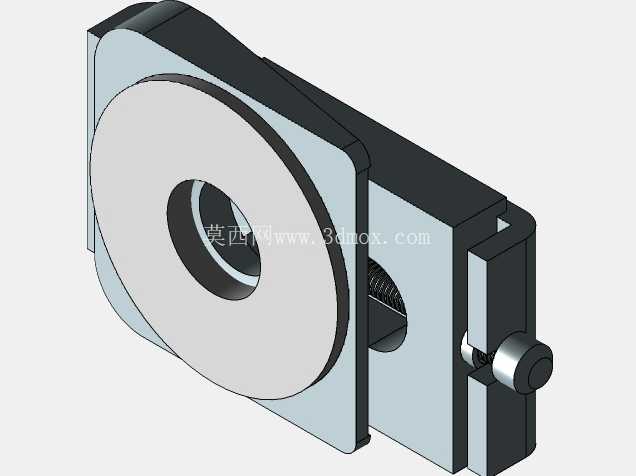

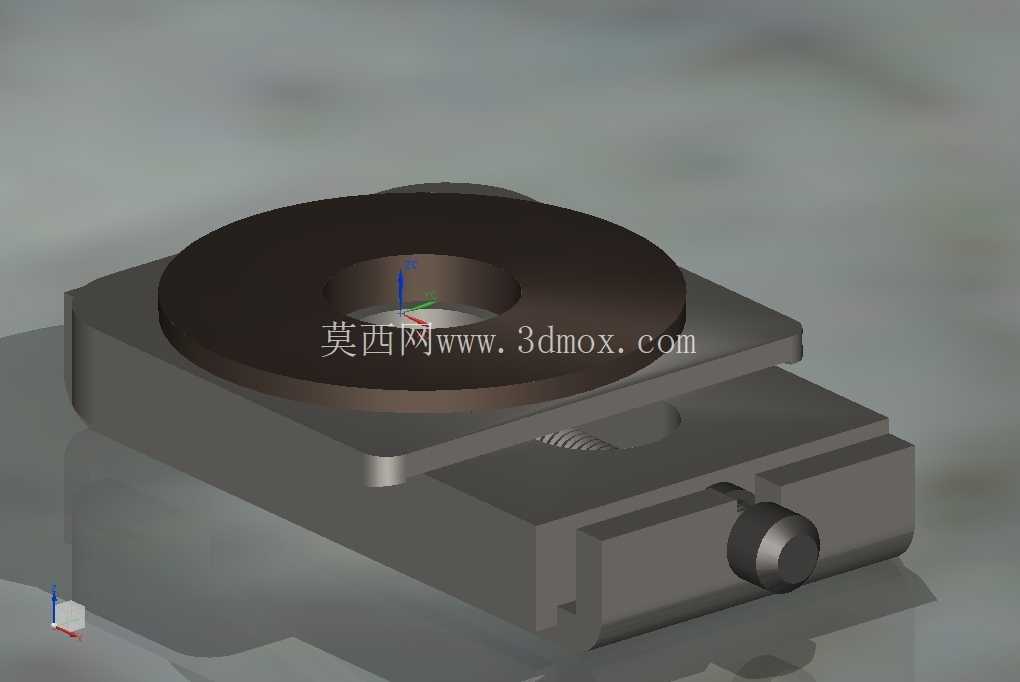

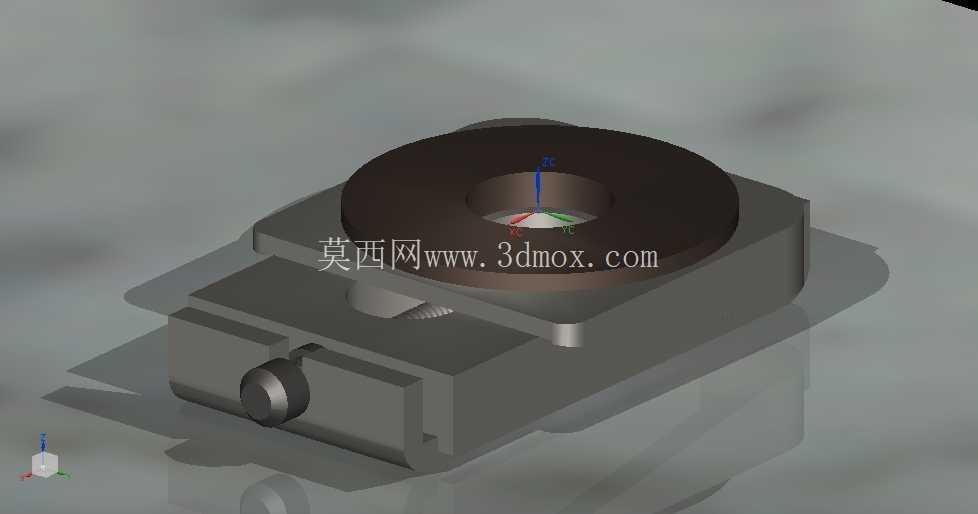

　　从结构组成来看，组件分为下部的方形基座与上部的承载圆盘两大部分，基座采用方形截面的块体设计，是考虑到方形结构在安装时更容易找正定位，相邻的两个垂直面可以直接靠紧安装台的定位边，不需要额外做复杂的对位调整，基座侧面伸出的调节旋钮是整个组件的操作端，旋钮采用滚花外圆设计，徒手操作时能提供足够的摩擦力，不需要借助额外工具就能完成微调动作，旋钮内部连接的是细牙螺纹传动副，细牙螺纹的导程更小，每旋转一圈对应的升降行程更短，能实现微米级的高度微调，满足精密调平的精度需求，同时细牙螺纹的自锁性能更好，调平完成后不会因为设备运行的微振动导致支撑高度发生偏移，不需要额外增加锁止结构就能保持调平状态的稳定性。在精密装配、光学检测平台搭建、小型工装夹具定位这类对平面度有严苛要求的作业场景中，调平支撑组件是不可或缺的基础功能件，这类组件的核心作用是通过微量的高度调节，抵消安装基面的平面度误差，让被支撑的工件、工装或检测元件保持在预设的水平基准面上，避免因基面倾斜带来的装配偏差、检测数据失真、工件受力不均等问题。这次完成的调平组件结构，是从工程制图基础练习的维度出发，还原实际工业场景中调平支撑的核心功能逻辑，没有做冗余的装饰性结构，所有特征都服务于调平动作的实现与安装固定的可靠性。

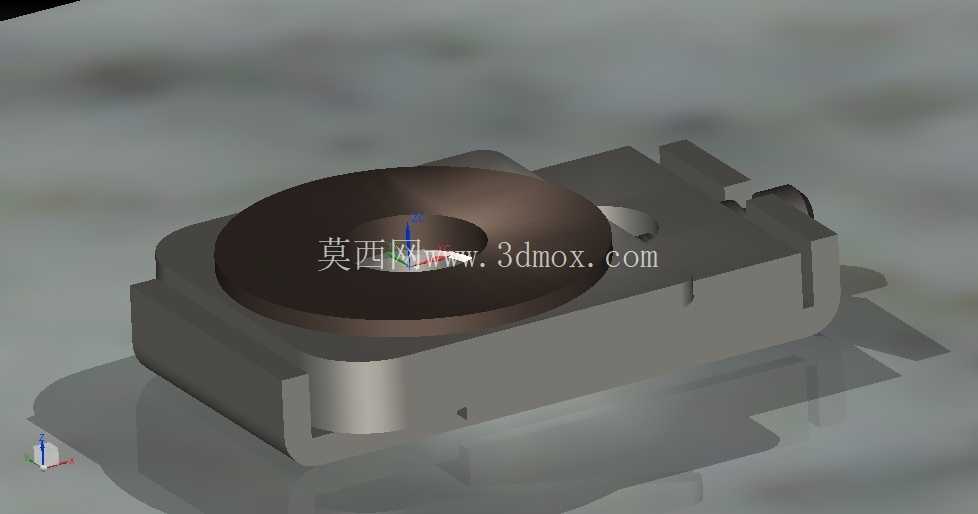

　　上部的承载圆盘采用中心带沉孔的结构设计，沉孔的作用是给被支撑件的定位轴头提供避让空间，也可以穿过固定螺栓将被支撑件和承载盘锁紧为一体，避免调平过程中被支撑件发生滑移，圆盘的上表面做了平面度处理，保证和被支撑件的接触面能够均匀贴合，不会出现局部点接触导致的受力集中问题。从安装边界来看，整个组件的基座底面为完全平面结构，可以直接通过螺栓压紧或者胶粘的方式固定在安装基面上，基座的方形轮廓尺寸适配常见的小型工装安装孔位，不需要对现有安装台做额外的开孔改造就能直接布置，整体的高度调节行程控制在小范围内，专门针对基面存在微小误差的场景，不会因为调节行程过大导致整体支撑重心升高，影响支撑的稳定性。

　　在设计思路上，整个组件没有采用复杂的多零件嵌套结构，而是将功能集中在最少的零件数量上，一方面是降低加工难度，普通的铣削、车削工序就能完成所有零件的加工，不需要特殊的工艺设备，另一方面是减少零件之间的配合间隙，避免多零件配合带来的累积误差，保证调平动作的精度传递直接可靠。在实际应用中，这类小型调平组件常成组使用，一般三个或四个为一组布置在被支撑件的底部，通过分别调节每个支撑点的高度，最终让被支撑件的基准面达到水平要求，相比一体式的调平台，这种分体式的调平支撑组件布置更灵活，可以根据被支撑件的外形尺寸调整支撑点的位置，适配不同大小、不同形状的被支撑物件，不管是小型的光学镜片调整架、精密检测工装，还是电子元件的焊接定位夹具，都能通过组合布置这类调平组件实现快速的水平校准。

　　结构设计过程中特意规避了容易产生卡滞的锐角棱边，所有活动配合的部位都做了微小的倒角处理，既可以避免装配过程中零件棱边刮伤操作人员，也能让零件装配时更顺畅，不会因为毛刺或者棱边的干涉导致调节旋钮转动卡涩。承载圆盘和下部升降块之间采用了止口配合结构，保证承载盘的中心和升降运动的轴线保持重合，调节高度的时候承载盘不会出现偏心晃动，保证支撑点的位置始终保持稳定，不会因为高度变化导致被支撑件的水平位置发生偏移。基座的底部预留了安装沉孔的位置空间，如果需要更可靠的固定，可以直接在基座上加工沉头孔，用内六角螺栓将组件牢牢固定在基台上，即使在有一定振动的作业环境下也不会发生位置偏移。整个组件的结构逻辑完全贴合实际工业应用中的调平需求，没有多余的设计元素，每一处结构特征都对应明确的功能目的，从工程练习的角度完整还原了调平支撑类零件的设计要点，包括传动副的选型、配合结构的设计、安装方式的考虑、操作便利性的优化，都和实际工业场景中的设计思路保持一致，能够帮助初学者理解机械结构中功能决定形式的核心设计逻辑，也能作为小型调平工装设计的参考结构，直接根据实际的负载需求、调节精度要求调整对应尺寸参数后投入实际使用。
