星型径向引擎活塞连杆组装配结构

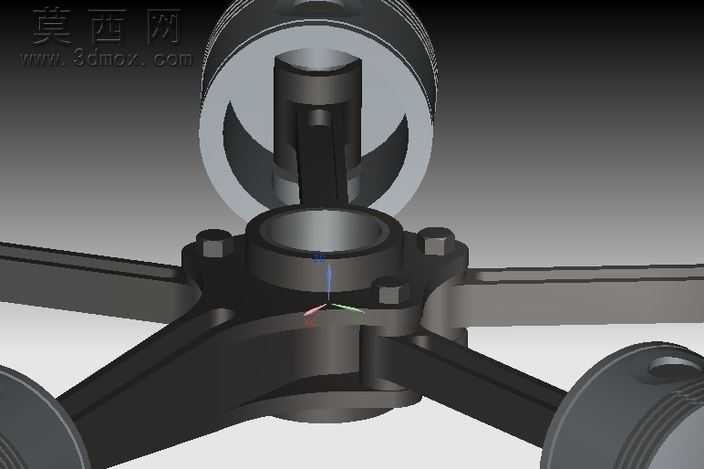

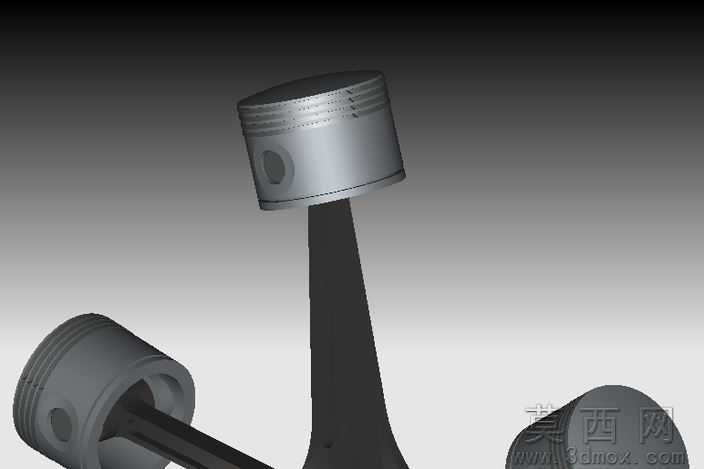

本模型为星型布局的径向引擎活塞连杆总成三维装配体，采用中心曲柄辐射式排布结构，共设置六组活塞-连杆单元沿中心主轴座周向均匀分布，完整还原了径向发动机核心运动组件的装配关系与结构特征。建模过程中首先搭建中心曲柄枢纽基体，确定六个连杆安装位的周向角度与轴向定位基准，保证各连杆安装孔的同轴度、位置度公差符合径向引擎的运动学要求，避免活塞往复运动过程中出现卡滞或干涉问题。活塞部分采用典型的内燃机活塞结构，头部预留环槽结构用于安装活塞环，裙部做适配缸套的圆弧曲面处理，活塞销孔与连杆小头的配合间隙按照实际装配公差设定，还原真实的铰接运动关系。连杆部分采用工字型截面结构设计，在保证结构强度的同时尽可能降低往复运动件的质量，减少引擎运转过程中的惯性载荷，连杆大头与中心曲柄的连接位做了轴瓦安装位的结构预留，还原真实发动机的装配细节。材质渲染方面，活塞与连杆主体采用铸铝与锻钢的差异化金属材质表现，活塞表面做细腻的磨砂金属质感处理，还原铝合金活塞的表面工艺特征，连杆部分做调质钢材的哑光金属质感，中心枢纽部分采用高强度合金钢的深色金属质感，各部件的边缘做了符合机加工工艺的倒角处理，避免尖锐直角的不真实感。整体装配严格遵循径向引擎的运动逻辑，各部件之间保留了合理的运动间隙，既可以用于静态的结构展示，也可导入运动仿真模块添加曲柄旋转驱动，模拟引擎运转时活塞沿缸套方向往复运动、连杆随曲柄摆动的完整工作过程，清晰展现径向引擎多缸同步做功的结构原理，可作为动力机械结构教学、发动机原理演示、相关产品设计参考的数字化三维模型使用，完整呈现了星型发动机核心组件的布局特点与结构设计逻辑。
