往复动力传动活塞组件结构设计

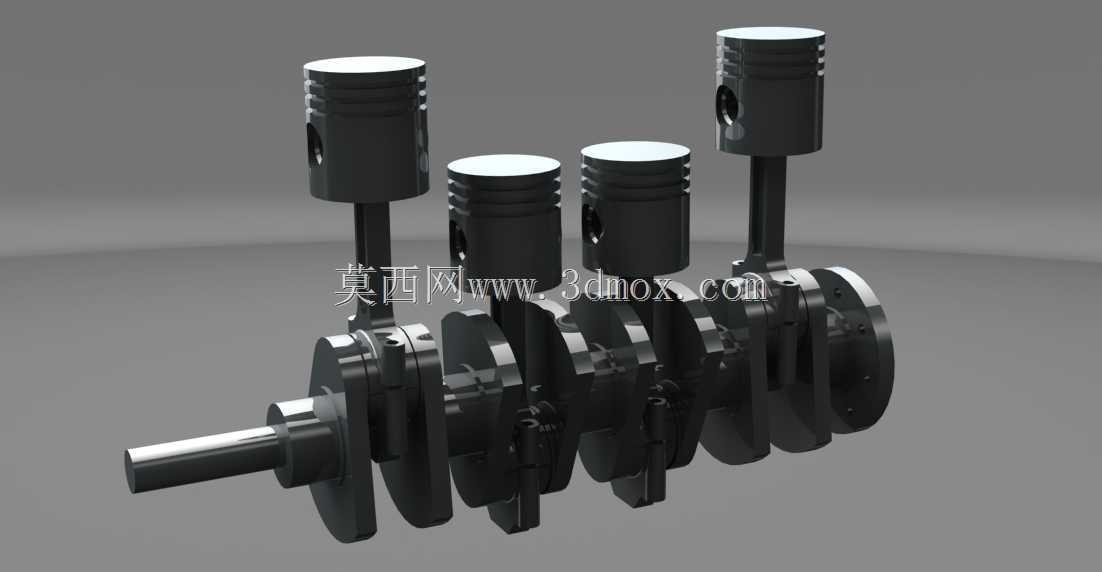

　　这套活塞组件的三维结构，围绕往复式动力转换场景搭建，常见于内燃动力单元、往复压缩腔体、液压执行缸以及小型增压稳压设备的核心运动段，承担着将压力差转化为直线往复驱动力，或是把机械往复动作转化为腔体容积变化的核心作用。整套组件的建模逻辑从运动配合边界出发，先锁定活塞头部与缸体内壁的配合间隙：活塞外径预留了热膨胀余量与密封件安装槽位，环槽的宽度、深度按照密封环、刮油环的标准截面尺寸做限位，槽边的倒角避开了密封件装配时的剪切风险，活塞裙部做了微幅的型面收敛，避免往复行程中出现侧向卡滞。活塞销孔的同轴度在建模时直接约束到活塞轴向中心面上，销孔两端的卡簧槽用于限位活塞销轴向窜动，连杆小头通过衬套与活塞销形成转动副，

　　连杆大头的轴瓦安装位匹配曲轴曲柄销的回转直径，整套运动副的配合层级从活塞、活塞销、连杆到曲轴曲柄形成完整的动力传递链。从安装边界来看，组件装入缸体后，活塞的上止点、下止点位置由曲轴曲柄半径决定，建模时预留了活塞顶部到缸盖燃烧室的安全余隙，既避免运动碰撞，也保证腔体压缩比符合设计要求；活塞外围的密封环在装配后贴合缸壁，将腔体两侧的高压区与低压区完全分隔，裙部的导向面在全程往复行程中与缸壁保持滑动支撑，承受连杆摆动带来的侧向分力。设计过程中同步校验了运动干涉：曲轴回转时连杆的摆动角度、活塞在缸内的极限位置都做了运动包络模拟，所有相邻零件在全行程中不存在硬摩擦，润滑油道的预留路径可顺着连杆内部油路连通到活塞销与裙部摩擦面，

　　为高速往复工况提供持续润滑。组件的各零件拆分逻辑贴合实际加工与装配流程，活塞、活塞销、连杆、卡簧、密封环各自独立建模，装配关系完全还原现场装配顺序，工程师可直接在此结构基础上调整缸径、行程、环槽数量，适配不同排量的动力缸或者不同压力等级的稳压压缩腔体，也可将该运动机构参考到小型往复泵、气动执行元件的结构开发中，验证动力传递路径与密封布局的合理性。
