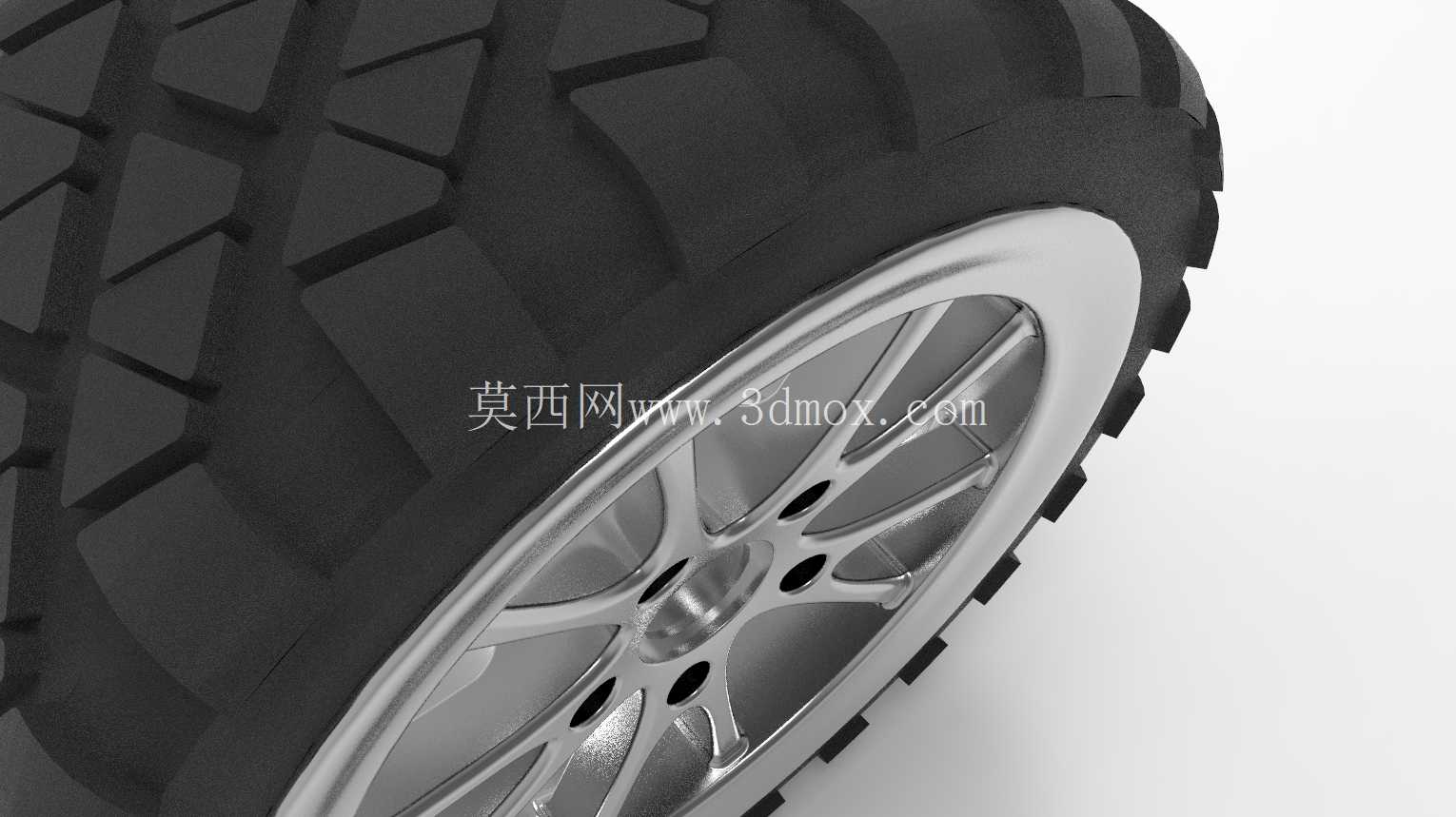

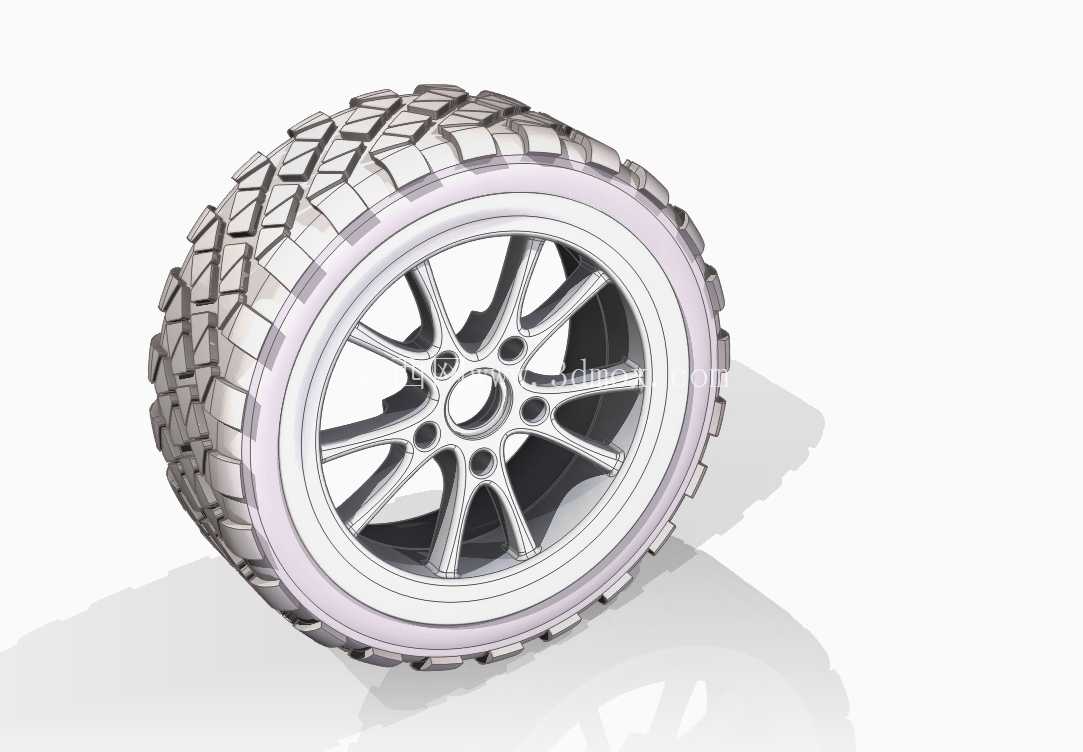

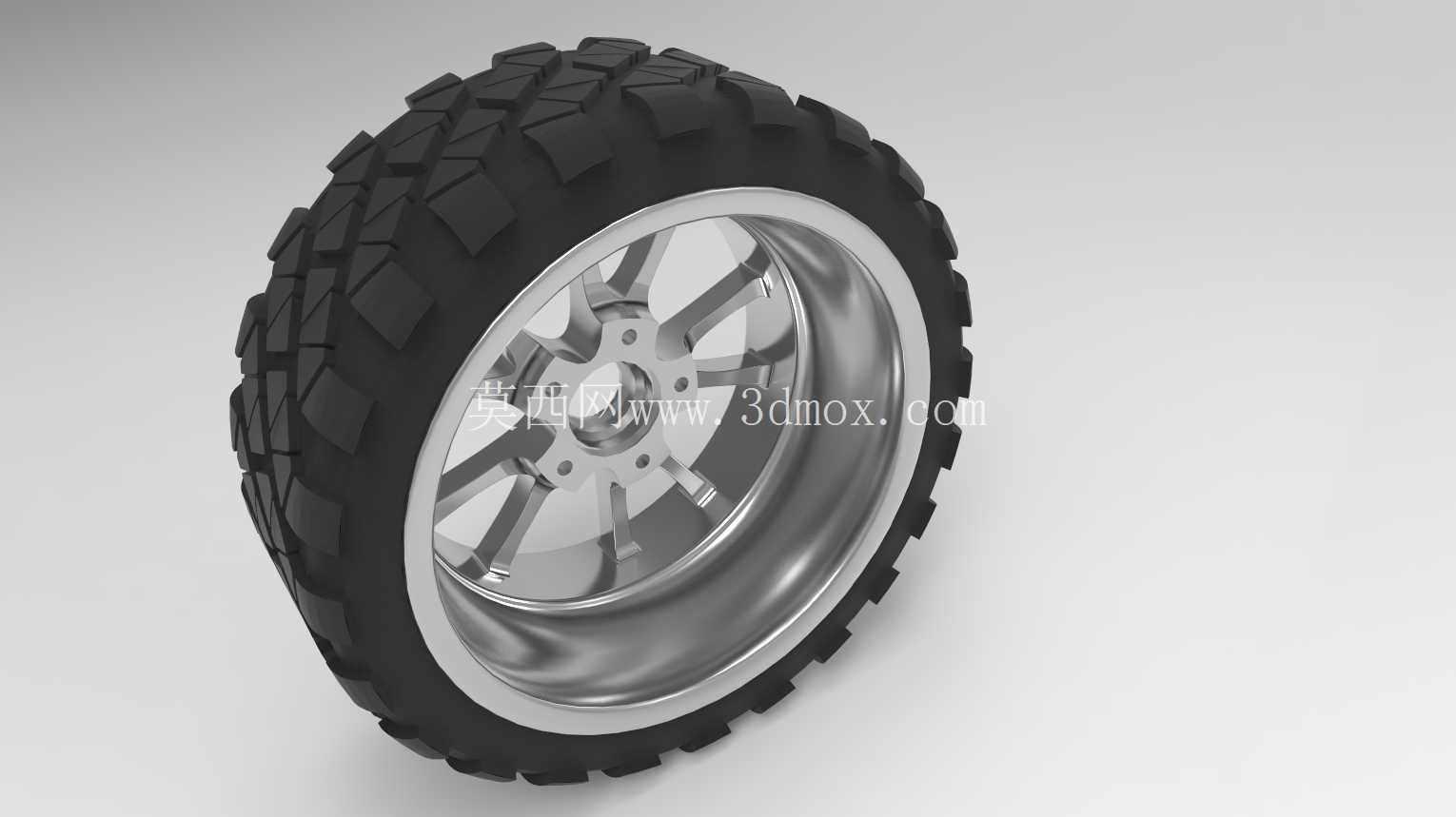

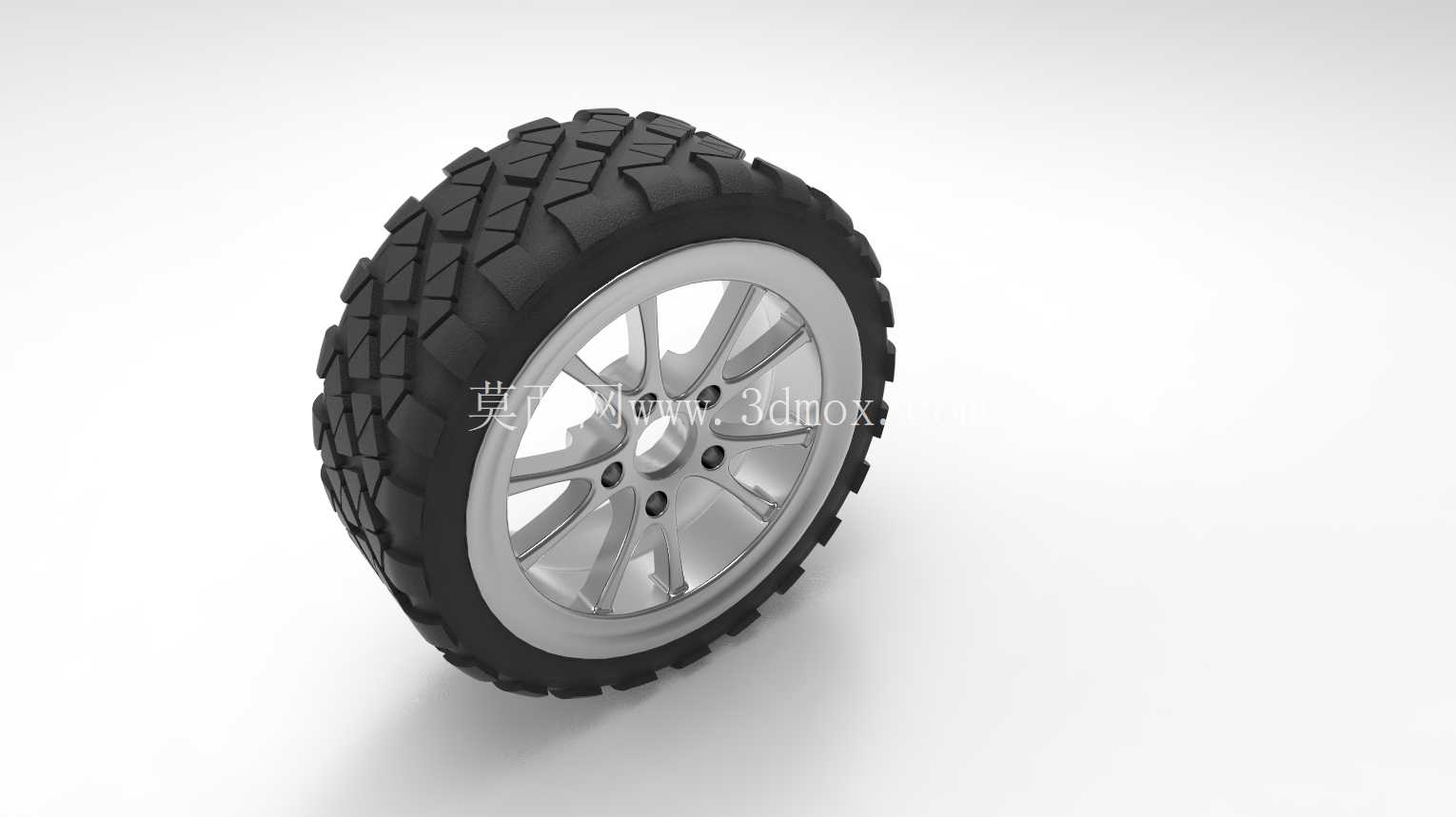

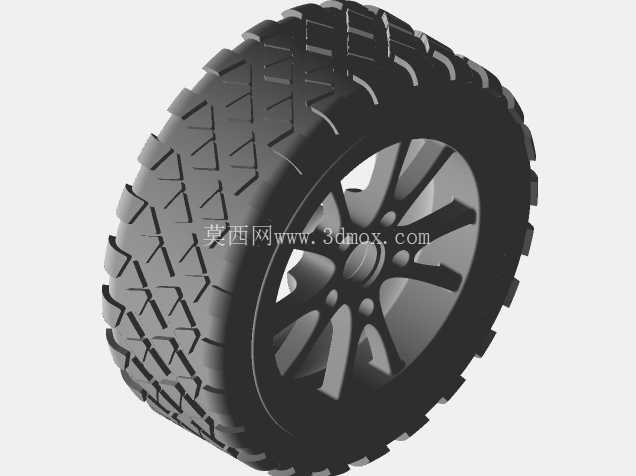

越野车辆多辐轮毂深花纹轮胎总成

　　这套行走部件总成的建模逻辑完全围绕非铺装路面的实际使用需求展开，没有做多余的装饰性结构，所有曲面和实体特征都对应实际生产中的工艺要求与装车后的性能需求。先从轮胎部分说起，胎面采用的是块状交错深花纹设计，花纹块的侧壁做了3度左右的拔模斜度，对应实际橡胶硫化脱模的工艺要求，花纹沟的深度按照常规越野轮胎的使用场景设置，沟底做了R2的圆角过渡，避免应力集中导致的胎面开裂，同时花纹块的排布采用了变节距设计，相邻花纹块的周向间距存在细微差值，能够降低铺装路面行驶时的周期性花纹噪音。胎体的断面轮廓采用了宽基设计，相比同规格公路轮胎胎侧更厚，胎侧与胎圈的过渡位置做了加厚的加强筋结构，对应低胎压越野行驶时胎侧反复形变的抗疲劳需求，胎圈内部的钢丝圈结构在建模时预留了安装位置，和轮辋的胎圈座配合面做了0.3mm的过盈量设计，保证充气后轮胎与轮辋的密封性能，不会在大扭矩输出或者低胎压行驶时出现脱圈问题。

　　再看轮毂部分，采用的是多辐条铝合金轮毂结构，辐条的截面采用了变厚度设计，靠近轮心安装盘的位置厚度更大，向轮辋方向逐渐收薄，在保证整体抗弯抗扭强度的前提下尽可能降低簧下质量，对于越野车辆来说，簧下质量的降低能够直接提升悬挂系统的响应速度，在颠簸路面行驶时轮胎的贴地性能会有明显提升。轮心的安装面做了平整的加工面设计，螺栓孔采用了均匀分布的五孔布局，每个螺栓孔周围都做了凸台结构，分散螺栓紧固时的压应力，避免安装面出现压溃变形，中心孔的尺寸按照常规乘用车的轴头配合尺寸设置，配合间隙控制在0.1mm以内，保证装车后轮毂的同轴度，降低高速行驶时的跳动量。轮辋部分的轮廓完全符合标准轮辋的尺寸规范，胎圈座的角度、槽口的深度和宽度都和轮胎的胎圈尺寸完全匹配，轮辋的边缘做了凸起的轮缘结构，能够在低胎压行驶时限制轮胎的轴向位移，进一步降低脱圈风险，轮缘的外侧做了圆弧过渡，避免尖锐边角划伤胎侧。

　　从安装边界来看，这套总成的安装孔位分布圆直径、中心孔尺寸、轮辋偏距都按照紧凑型越野车型的参数设置，装车后不会与悬挂摆臂、刹车卡钳、翼子板内衬发生运动干涉，轮胎的最大外径对应的轮拱预留空间符合常规紧凑型越野车型的设计余量，转向时的最大转角范围内轮胎与周边部件的最小间隙保持在15mm以上，满足越野行驶时悬挂大行程压缩、转向极限角度下的安全间隙要求。在实际应用场景中，这套总成既可以满足非铺装路面的越野行驶需求，深花纹块能够在泥地、沙地、碎石路面提供足够的抓地力，块状花纹的自洁性能较好，泥地行驶时花纹沟内的泥土能够在轮胎转动时顺利甩出，不会被填满导致抓地力丧失；同时在铺装路面行驶时，变节距的花纹设计能够控制行驶噪音，胎体的结构强度也能满足高速行驶的稳定性要求，不会出现胎体过度形变导致的操控滞后问题。建模过程中所有的配合面都做了公差预留，轮胎与轮辋的装配关系完全还原实际装车流程，胎圈的卡接位置、充气后的胎体形变范围都做了对应的结构约束，既可以作为教学练习的建模参考，也能够用于整车装配的干涉检查、行走系统的性能仿真分析，结构上没有做简化处理，所有的圆角、拔模斜度、加强结构都完整保留，能够直接导出用于后续的工程分析或者3D打印验证。
