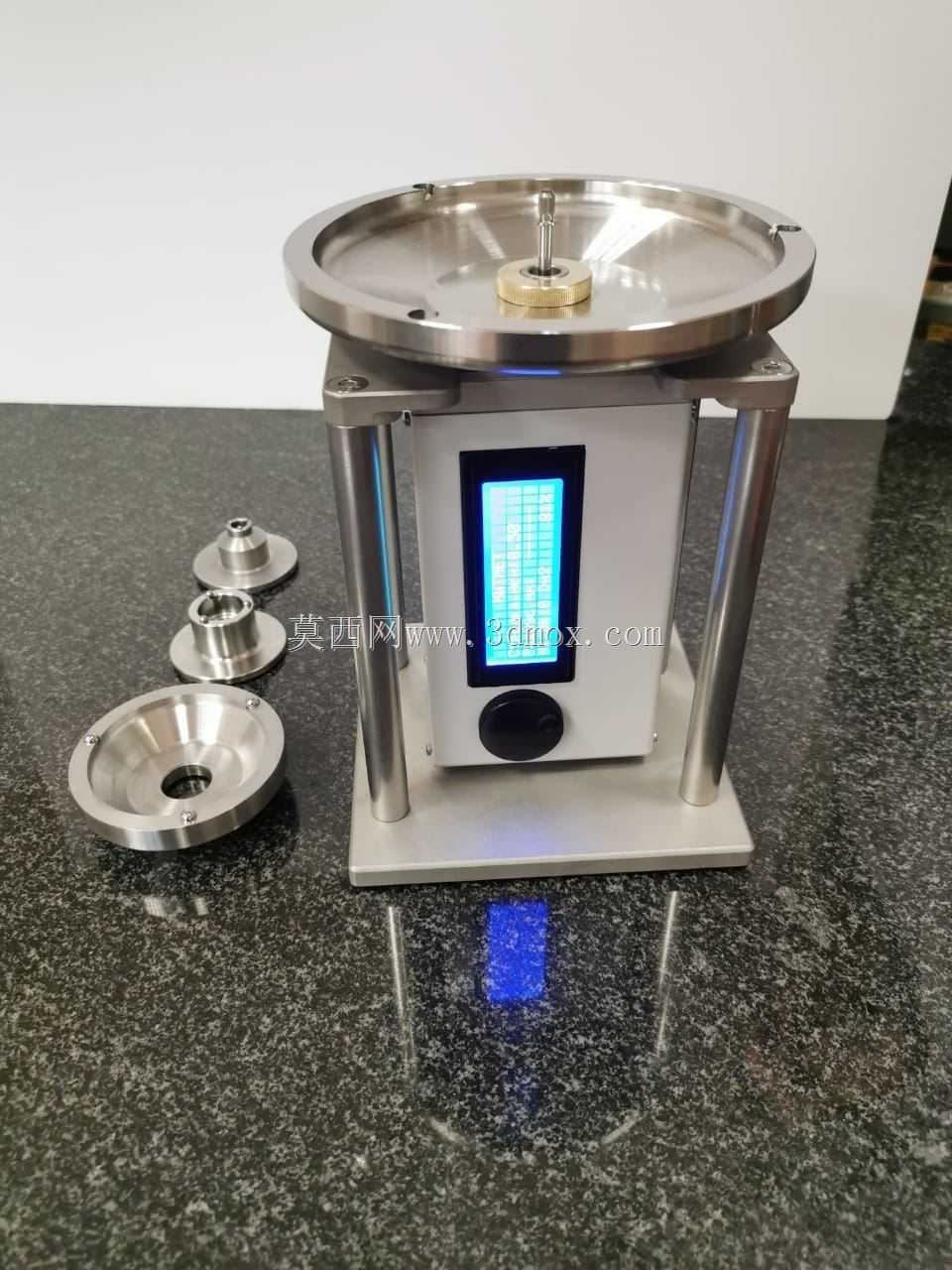

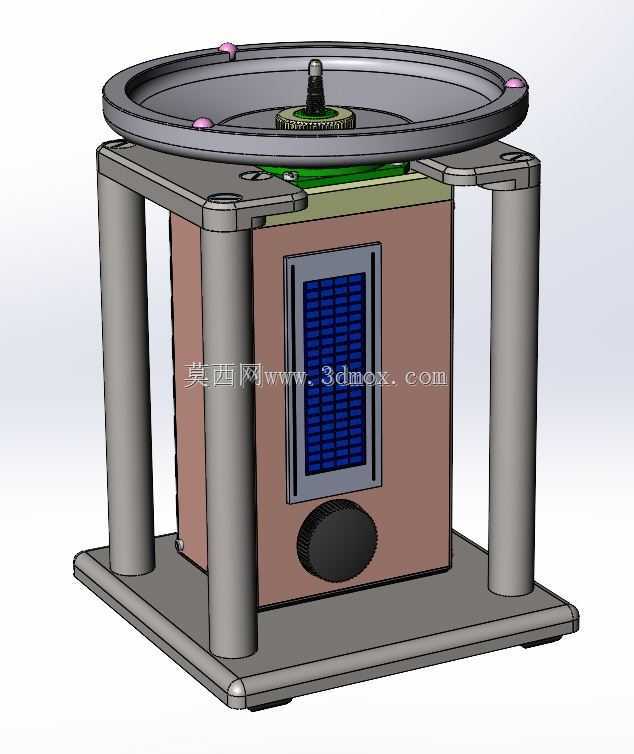

这套球径测量装置主要面向光学冷加工、镜头组装、精密球面元件生产场景,在球面镜片、镜头透镜、球面反射镜的加工工序中,承担曲率半径参数的快速核验工作,区别于接触式轮廓仪的全轮廓扫描逻辑,该设备采用定径测圈配合中心位移传感的测量逻辑,能够在不破坏元件表面镀膜的前提下,快速完成球面曲率的单点精准测量,适配中小批量光学元件的产线全检环节。从结构设计逻辑来看,设备采用上下分层的支撑架构,底部为整块平整的安装基座,选用低形变的金属材质加工,保证放置在花岗岩检测平台上时不会因自身应力产生翘曲,四根对称分布的金属支撑柱连接底部基座与顶部测量平台,支撑柱采用等直径圆柱结构,装配时通过端面定位保证上下平台的平行度公差控制在0.02mm以内,避免平台倾斜带来的测量系统误差。
顶部测量平台为圆形不锈钢盘面,盘面中心预留测量杆过孔,同时配套多组不同内径的可更换测圈,不同规格的测圈可以适配不同口径的被测球面元件,测圈与盘面采用止口定位方式,更换时无需额外调整同轴度,直接放置即可完成定位,大幅缩短不同规格产品切换时的调试时间。设备中部的控制箱体集成了位移传感模块、数据处理单元与显示交互模块,正面嵌入的显示屏可以直接输出测量换算后的曲率数值,下方的操作按键支持测量值清零、单位切换、数据存储等基础功能,箱体与支撑结构之间采用螺钉紧固连接,所有走线均隐藏在支撑柱内部与箱体空腔内,避免外部走线干扰测量操作,也能减少车间环境中粉尘、切削液对线路的侵蚀。
从安装边界尺寸来看,设备整体占地尺寸适配常规的车间检测工位,底部基座的长宽尺寸可以平稳放置在标准检测工作台面上,顶部测量盘面的高度符合检测人员坐姿操作的人体工学要求,不需要额外搭建增高台架,设备总重量控制在单人可搬运的范围内,方便在不同检测工位之间转移使用。在功能实现层面,该设备的测量逻辑是将被测球面元件放置在对应规格的测圈上,测圈的内孔边缘与球面形成环形接触支撑,中心位置的测量杆垂直抵靠在球面顶点位置,通过测量球面顶点相对于测圈基准面的下沉位移量,结合测圈的已知内径参数,通过几何公式换算得到被测球面的曲率半径值,这种测量方式相比通用的千分表测量,不需要操作人员手动换算参数,设备内置的计算单元可以直接输出结果,降低了对检测人员的技能要求,也减少了人工计算带来的误差。设计过程中针对光学元件易划伤的特性,所有与被测元件接触的部位,包括测圈的支撑端面、中心测量杆的测头,都做了圆弧过渡与镜面抛光处理,测头选用硬度适中的耐磨材质,既保证长期使用的磨损量在可控范围内,也不会在接触测量时在镜片表面留下压痕或划伤。设备配套的多组可更换测圈按照常用光学镜片的口径梯度设置规格,覆盖了从小口径手机镜头透镜到大口径单反镜头镜片的常规测量需求,测圈本身采用不锈钢材质淬火处理,长期使用不会出现边缘磕碰变形的问题,保证测量基准的稳定性。
在实际产线应用中,该设备可以直接布置在精磨、抛光工序的出料端旁,操作人员完成工序加工后可以直接取件放置在设备上完成曲率参数核验,不需要将工件转运到专门的计量室,大幅缩短了工序间的检测等待时间,同时设备的测量重复性误差控制在微米级,能够满足光学元件加工的精度要求,相比大型光学轮廓检测设备,该装置的采购成本更低,操作门槛更低,更适合产线批量检测场景使用。结构设计上没有采用复杂的传动机构,所有运动部件只有中心的测量杆,测量杆采用精密直线导轨导向,保证测量过程中测头始终垂直于测量基准面,不会出现侧向偏移带来的测量误差,设备内部没有易损的高速运动部件,日常维护只需要定期清洁测头与测圈接触面、检查测量杆的滑动顺畅度即可,不需要复杂的校准流程,适合车间一线长期连续使用。
