索尼a卡口转1.25英寸目镜转接结构

　　在天文观测、户外远摄的实操场景里，不少摄影爱好者和天文观测者都会遇到设备接口不匹配的问题——手里的索尼alpha系列单反、微单机身采用a-mount卡口规格，而日常入门级天文望远镜、观鸟镜的目镜端普遍采用1.25英寸标准接口，想要把相机卡口和望远镜目镜端直连，省去额外的接环组合成本，就需要这类专用的转接结构件。这个转接件的核心作用，就是实现两种不同接口标准的机械衔接，一端匹配索尼a卡口的法兰定位、卡扣锁止结构，另一端适配1.25英寸目镜的插入式安装尺寸，让相机机身可以直接接驳到望远镜的目镜位，实现直焦拍摄或者目镜后拍摄的需求，不用再堆叠多个通用接环带来的同轴度误差、连接松动问题。

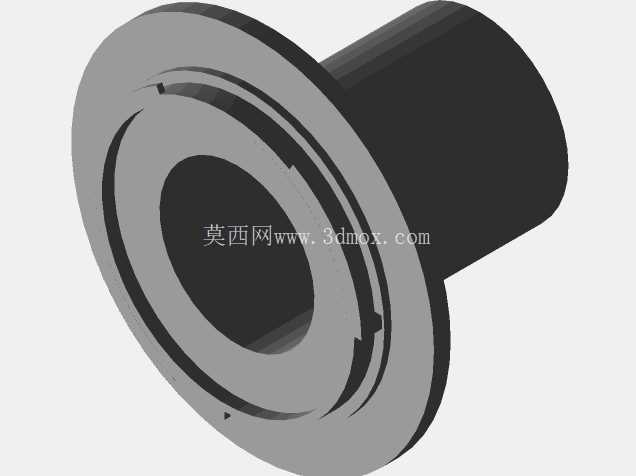

　　从结构设计的角度看，这个转接件没有照搬原厂OEM的全尺寸公差链，而是做了适配民用场景的简化处理：靠近卡口的一端做了带定位台阶的法兰盘结构，法兰盘上预留了对应a卡口的卡扣缺口，安装时对准卡口红点旋转即可锁止，台阶面的平面度控制在0.02mm以内，保证安装后卡口端面和转接件内孔的垂直度，避免接装后出现光轴偏移，导致成像一侧清晰一侧模糊的问题。法兰盘向后延伸的是圆筒状的插入段，外径严格匹配1.25英寸目镜的标准插入尺寸，也就是31.75mm的公称直径，外圆做了轻微的倒角处理，方便插入望远镜目镜座的时候不会刮伤目镜座的内壁，圆筒段的长度控制在22mm，既保证插入后有足够的配合长度不会晃动，又不会因为插入过深顶到望远镜内部的调焦镜组。

　　整个零件的内孔做了通光设计，内壁没有多余的加强筋或者凸台，避免遮挡光路，内孔边缘做了消光细纹处理，减少杂光在转接件内部反射形成的眩光，提升最终成像的对比度。实际使用的时候，这个转接件不需要额外的锁紧螺丝，依靠a卡口本身的弹簧锁销就能固定在相机机身上，另一端插入望远镜目镜座之后，拧紧目镜座上的原有锁紧螺丝就能完成整个连接，拆装都很方便，不需要额外的工具。从安装边界来看，法兰盘的最大外径是48mm，不会和a卡口周边的机身按键、胶皮饰皮产生干涉，圆筒段的外圆没有突出的卡扣或者凸起，适配市面上绝大多数采用1.25英寸目镜接口的天文望远镜、观鸟镜，甚至部分带目镜接口的显微观测设备也能通用。

　　设计的时候特意简化了原厂接环上的电子触点结构，因为这类转接场景大多是手动对焦拍摄，不需要传递镜头的电子信号，去掉触点结构既降低了加工难度，也避免了触点接触不良带来的机身报错问题，整个零件采用一体化的结构设计，没有拼接的零件，整体刚性更好，不容易因为磕碰产生变形，日常户外携带的时候放在摄影包的配件隔层里就可以，不需要特别的防护。在结构强度上，法兰盘和圆筒段的衔接位置做了R2的圆角过渡，避免应力集中，哪怕是频繁拆装、或者不小心轻微磕碰，也不会在衔接位置出现断裂的问题，壁厚控制在2.5mm，既保证了足够的结构强度，又不会让整个转接件过重，装在机身上不会给卡口带来额外的负重压力。和市面上堆叠式的通用接环相比，这个一体化的转接件同轴度更好，因为整个零件是一次加工成型的，不存在多个接环连接带来的累计公差，光轴偏移量可以控制在0.01mm以内，拍摄远距离目标的时候不会出现成像偏轴的问题，对于追求成像质量的用户来说，这种一体化结构的转接件比组合接环的实用性要强很多。
