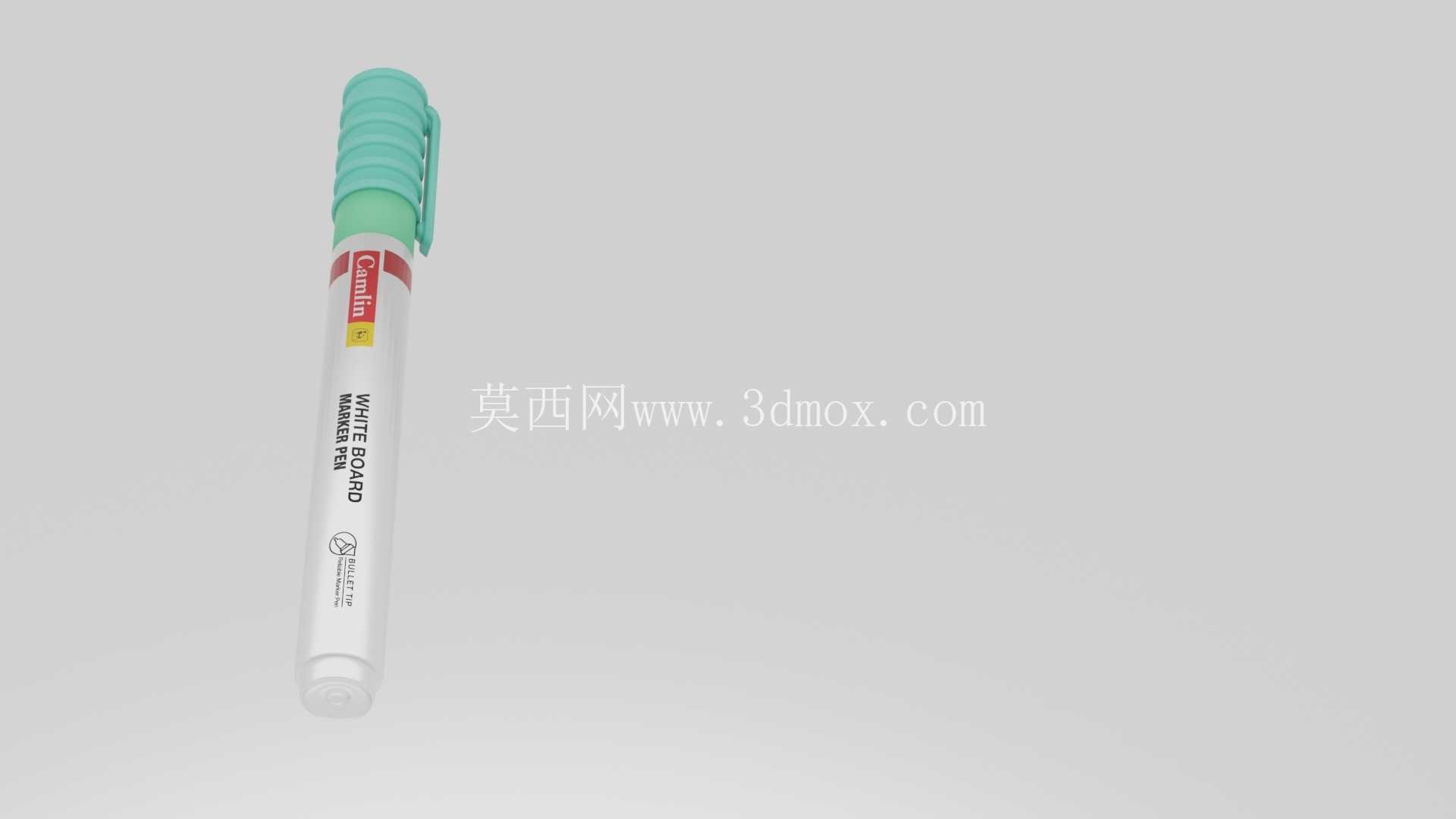

卡姆林按动式白板书写记号笔外观结构

　　这款笔的结构设计刚好针对这些高频痛点做了对应优化，我们拆解结构来看，笔身上部的防滑握持区做了多道环形凹凸筋，筋条的高度控制在0.8mm，间距4mm，刚好匹配成年人手指指腹的握持弧度，长时间书写不会因为手汗出现打滑，也不会因为筋条过高硌手。笔身侧面的一体式笔夹采用PP材质一体注塑成型，笔夹的夹持厚度范围在0-5mm，既可以夹在笔记本封皮、工作服口袋上，也能在临时放置时卡在白板边缘，避免笔体滚落摔损，笔夹和笔身的连接位置做了R2的圆角过渡，避免应力集中导致反复弯折后断裂。笔身主体采用直筒式等径设计，外径16mm，整体长度148mm，这个尺寸刚好适配市面上绝大多数白板笔的配套笔座、笔筒收纳空间，不会出现直径过粗放不进常规笔槽的问题。日常办公场景里的白板书写工具，很多人只关注书写流畅度，却很少留意笔体本身的结构设计对使用体验的影响，这款卡姆林记号笔的三维结构还原，刚好能给文具结构设计从业者提供很具象的参考。先从实际使用场景说起，不管是企业会议室的白板演示、培训机构的板书书写，还是生产车间现场的看板标注，这类白板记号笔都是高频使用的消耗品，使用过程中最常见的痛点无非几个：笔帽丢失导致笔头干涸、笔身握持打滑、放在倾斜白板槽里容易滚落、按动结构卡滞导致笔头无法正常伸缩。

　　笔头部分的伸缩结构采用按动式回弹设计，内部的弹簧行程控制在6mm，按动压力设置在12N，既不会因为压力太小放在包里误触导致笔头伸出污染物品，也不会因为按动压力过大长时间使用造成手指疲劳。笔身中部的标签区域做了0.2mm的下沉式凹槽，标签粘贴后不会因为日常摩擦出现卷边脱落，标签上的品牌标识区域采用凹印工艺，即使表面的印刷层磨损，品牌标识也能保留。笔头的护套位置采用锥形过渡设计，从笔身16mm的直径逐步收窄到8mm，书写时不会遮挡视线，能清晰看到笔尖的书写轨迹，不管是写小字还是画标注线条都能精准控制位置。

　　笔尾的按动帽做了1.5mm的凸起防滑纹理，按动的时候手指不会打滑，按动帽和笔身的配合间隙控制在0.1mm，既保证按动时的顺畅度，也不会因为间隙过大出现晃动异响。从建模还原的角度来说，这款模型把笔身所有的配合间隙、拔模斜度都做了精准还原，笔身主体的拔模斜度设置在1°，方便注塑生产时脱模，所有的棱角位置都做了R0.3以上的圆角处理，避免注塑时出现应力开裂，也能提升握持的触感。很多文具结构设计的新手在做笔类产品建模时，往往只关注外观的曲面造型，忽略了实际使用中的人机工程学细节和生产装配的工艺要求，比如笔夹的弹性变形量、按动结构的行程匹配、不同材质部件的配合公差，这些细节恰恰是决定产品实际使用体验的核心。

　　这款笔的内部储墨仓和笔身外壳采用同轴设计，储墨仓的壁厚1mm，容量可以支持连续书写长度达到800米以上，满足高频使用场景下的续航需求，笔头的纤维头采用过盈配合装配在笔头护套内，过盈量0.2mm，既保证装配牢固不会脱落，也能让墨水顺畅渗透到笔尖。另外笔身的重量控制在18g，重心设置在距离笔尾三分之一的位置，握持的时候重量分布均匀，长时间书写不会出现手腕酸胀的问题，相比很多重量集中在笔头的同类产品，书写体验要好很多。在做同类文具产品的结构设计时，可以参考这款笔的尺寸边界和结构布局，比如握持区的防滑筋尺寸、笔夹的夹持力参数、按动结构的压力设置，这些经过实际市场验证的参数，能大幅减少新品开发时的试错成本，避免出现设计好看但实际使用体验差的问题。
