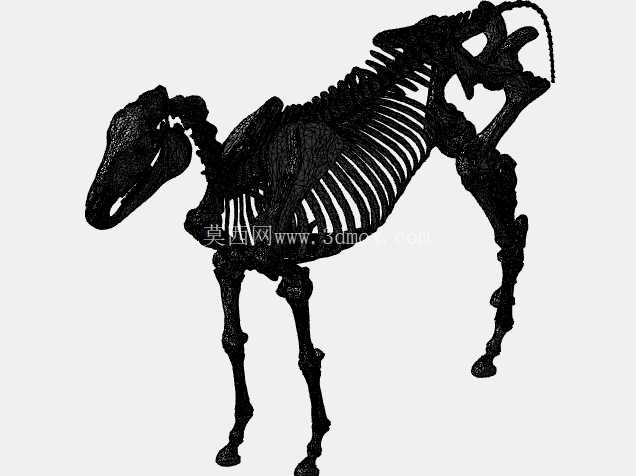

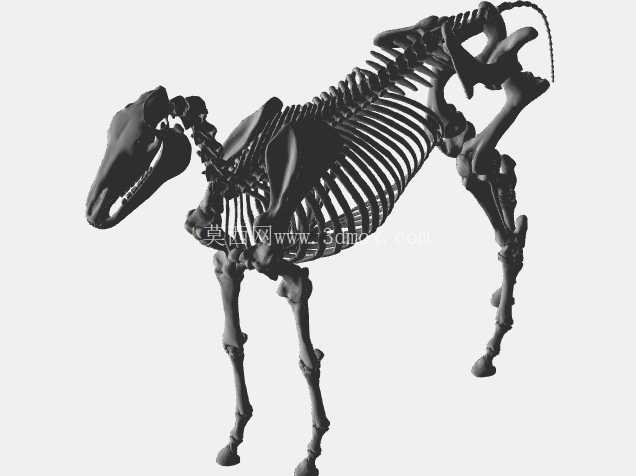

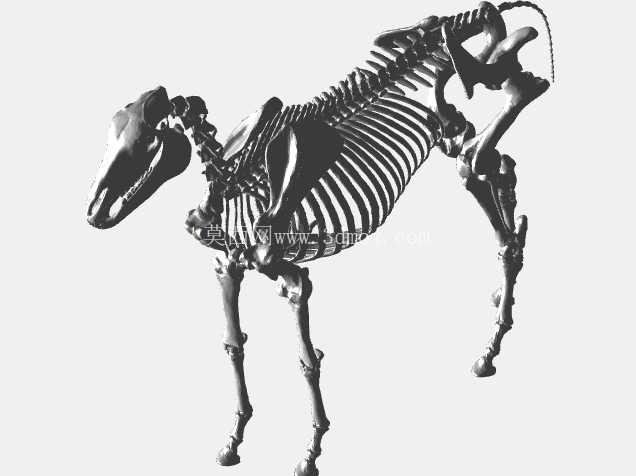

高精度马骨骼结构仿生三维建模

　　从实际应用场景来看，在仿生四足机器人研发领域，这套模型可以作为腿部运动机构、躯干承载结构的仿生参考蓝本，工程师可以直接提取马骨骼的关节转动角度范围、骨骼受力截面形态，优化四足机器人的腿部连杆结构，避免传统仿生设计中仅凭经验估算骨骼受力角度带来的结构冗余或者强度不足问题；在动物医学教学场景中，模型可以拆分出单独的头骨、脊椎、四肢骨模块，用于制作解剖教学教具，相比实体骨骼标本，这套数字化模型可以任意调整观察角度，隐藏外层结构展示内部关节咬合关系，还能根据教学需求缩放尺寸，适配不同规格的教具制作要求；在文博展陈领域，这套模型可以直接用于古马化石的复原支架制作，根据出土的零散骨骼化石匹配对应位置，快速搭建完整的展陈骨架，减少化石复原过程中的反复比对工作量。这套马骨骼三维模型，核心面向仿生机械研发、动物医学教具开发、古生物复原展示等多个工程与教研场景搭建，建模过程完全参照真实成年家马的骨骼解剖比例完成，每一处骨骼的连接关系、曲面形态都严格匹配实体标本的结构特征，没有做艺术化的夸张变形，能直接对接后续的结构验证、3D打印试制、运动仿真分析等工作流程。

　　从设计思路上，建模初期先梳理了马全身骨骼的层级关系，从主轴骨骼和附肢骨骼两大模块拆分建模，主轴部分的头骨、颈椎、胸椎、腰椎、荐椎、尾椎按照真实的椎骨连接间隙做了装配约束，每一节椎骨的棘突、横突形态都匹配真实马的骨骼特征，肋骨与胸椎的连接位置、肋弓的弯曲弧度都经过反复校准，保证胸腔轮廓的比例准确；附肢部分的前肢肩胛骨、肱骨、桡骨、尺骨、腕骨、掌骨、指骨，后肢的髋骨、股骨、髌骨、胫骨、腓骨、跗骨、跖骨、趾骨，每一处关节的贴合面都做了精准的曲面匹配，关节窝与关节头的配合间隙控制在合理范围，既可以满足静态展示的装配要求，也能直接导入运动仿真软件添加转动副约束，模拟马行走、奔跑时的骨骼运动姿态。从尺寸边界来看，模型匹配的是肩高1.8米左右的成年马骨骼尺寸，整体站立状态下的长度、高度、宽度比例完全符合真实马的体态特征，四肢骨骼的承重截面做了结构强化处理，如果用于3D打印制作实体骨架，不需要额外添加支撑结构就能保证四肢站立时的结构稳定性，头骨部分的鼻腔、口腔、眼眶的镂空结构都做了壁厚优化，打印时不会出现薄壁破损问题，脊椎部分的椎孔尺寸也保留了真实的通道空间，如果用于制作仿生机器人的走线通道，可以直接在椎孔内布置线缆，不需要二次修改结构。

　　在功能特性上，这套模型的所有骨骼部件都是独立的实体结构，没有合并网格，工程师可以根据使用需求单独提取某一块骨骼做结构修改，比如针对四足机器人的减震需求，可以在跖骨位置调整截面形态，添加仿生减震结构；针对教具制作的需求，可以在骨骼表面添加标识点位，标注每一块骨骼的名称和解剖特征；针对展陈需求，可以给不同部位的骨骼做材质区分，模拟化石骨质的纹理效果。模型的曲面连续性达到G2级别，不管是做渲染展示还是结构受力分析，都不会出现曲面破面、法线反转的问题，所有骨骼的连接位置都做了装配定位基准，导入不同的三维软件后不需要重新对位就能完成整体装配，减少前期模型整理的工作量。很多做仿生四足设备的工程师早期做腿部结构设计时，往往参考机械连杆的运动逻辑，忽略了真实动物骨骼的受力优化逻辑，马经过千万年的进化，四肢骨骼的截面形态、关节转动角度都是兼顾轻量化和高强度的最优解，比如马的掌骨部分是融合后的第三掌骨，截面形态是前窄后宽的类椭圆形，这种结构在奔跑时能承受极大的地面冲击力，同时尽可能降低骨骼自重，这套模型完整还原了这种结构特征，工程师可以直接提取截面参数做有限元分析，优化机械腿的结构截面，在保证强度的前提下降低腿部自重，提升四足机器人的负载能力和续航表现。

　　另外在动物医学教具制作场景中，传统的塑料骨骼教具往往存在关节结构失真的问题，比如球窝关节的转动范围和真实骨骼不符，容易给学习者造成错误的认知，这套模型的每一处关节转动角度都经过解剖学数据校准，比如肩关节的外展角度、髋关节的后伸角度、膝关节的弯曲角度都和真实马的关节活动范围一致，用这套模型制作的教具，可以准确展示马在不同运动姿态下的骨骼位置关系，提升教学的准确性。在古生物复原场景中，很多出土的马科动物化石都是零散的骨骼残片，研究人员可以将扫描得到的残片模型和这套完整的马骨架模型做配准，快速确定残片的所属位置，推算整个古生物的体型尺寸，减少复原过程中的反复试错成本。
