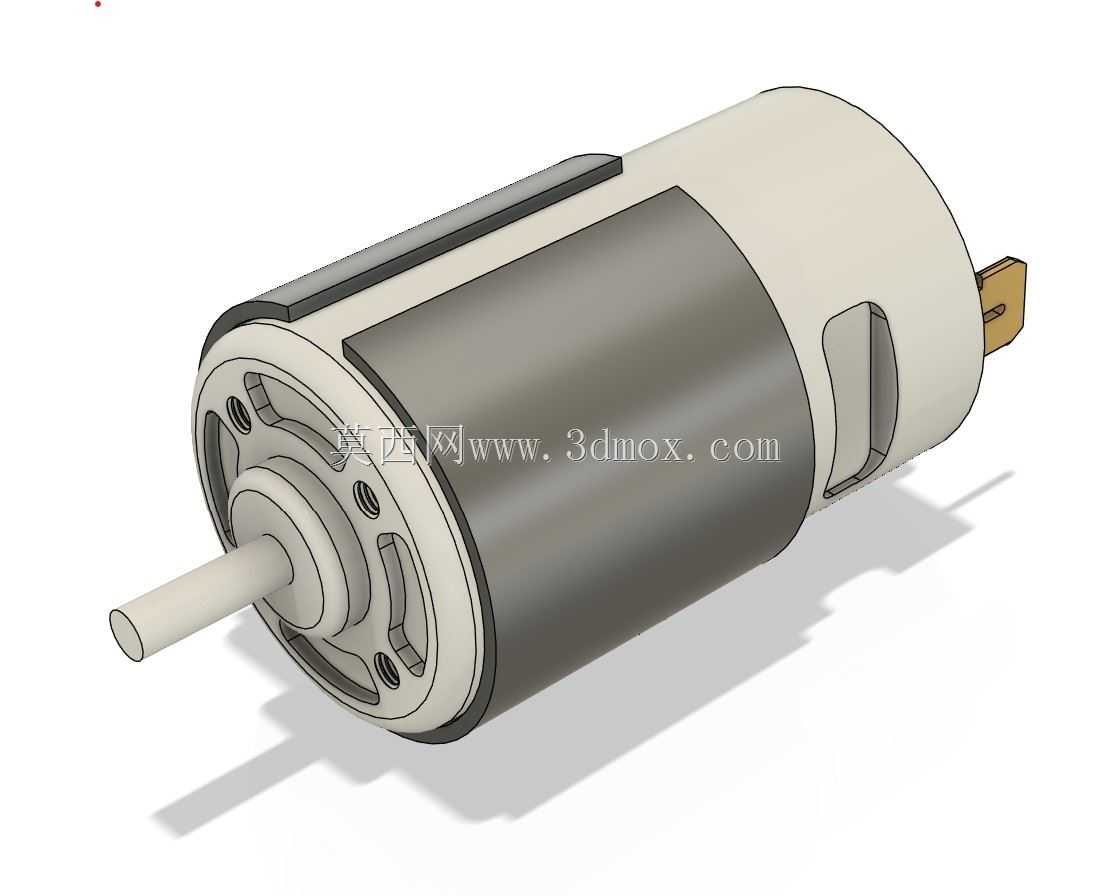

高扭矩997直流电机结构三维设计

　　在重载型低压驱动设备的选型与结构设计环节，997规格直流电机是不少工程场景下的核心动力选项，这类电机的三维建模需要兼顾实际安装边界、输出特性匹配以及结构细节的还原度，才能给后续的整机装配、干涉检查提供可靠的数字样机依据。从实际应用场景来看，这类电机常出现在小型输送线的驱动端、台式加工设备的主轴动力单元、重载型电动工具的动力核心、小型代步设备的驱动模块，还有部分需要大扭矩输出的自动化执行机构里，不同于小功率微型直流电机，997系列的结构强度设计从一开始就瞄准了持续高负载的工况，不会因为长时间堵转或者重载启动出现壳体变形、输出轴弯折的问题。

　　从功能特性层面来说，这类电机的电压适配区间覆盖12V到48V的直流供电场景，不同电压等级下的输出功率、转速特性会有明显差异，选型时需要结合负载的扭矩需求、转速要求匹配对应的绕组参数，常规工况下它的转速区间落在1000转到5000转之间，具体数值会随着供电电压、负载扭矩的变化出现波动，设计三维结构时需要给电机的散热结构预留足够的空间，因为持续高功率输出时，电枢部分的发热量会明显高于小功率电机，壳体的金属段除了承担结构防护、磁钢固定的作用，本身也是重要的散热载体，建模时不能忽略壳体表面的细微散热结构，否则后续做热仿真时会出现参数偏差。

　　说到设计思路，这款电机的三维结构还原需要从实际装配逻辑出发，首先是输出轴段的尺寸公差，伸出端的轴径、轴长要匹配常用的联轴器、同步带轮、齿轮的安装孔径，轴端的定位台阶尺寸要严格对应标准件的安装深度，避免后续装配时出现传动件无法到位、轴向窜动的问题。电机的端盖部分采用了多安装孔位的设计，建模时要准确还原每个安装孔的孔距、孔径、沉台深度，这些尺寸直接决定了电机能不能顺利固定到设备的安装支架上，不少新手建模时容易忽略安装孔的位置度公差，导致后续加工出来的支架和电机无法匹配，反而增加了装配调试的成本。电机尾部的接线端子部分，要预留足够的接线空间，端子的伸出长度、绝缘结构的尺寸都要符合实际产品的形态，避免后续整机布线时出现端子和周边结构干涉、绝缘距离不足的问题。

　　从外形尺寸与安装边界来看，这类电机的主体圆柱段直径、总长度都有相对固定的行业通用尺寸，建模时要严格控制整体的外形包络，尤其是带接线端子的尾部、输出轴的伸出段，要把最大外形边界标注清楚，方便结构工程师在做整机布局时预留足够的安装空间。安装支架的配合面要和电机壳体的圆柱面做适配设计，部分场景下会采用环抱式安装结构，这时候支架的圆弧面公差要和电机壳体的外径公差匹配，避免出现抱紧力不足导致电机运转时移位，或者过盈量太大导致壳体变形影响内部电枢转动的问题。另外，电机的输出轴同轴度是建模时需要重点关注的形位公差，轴的中心线要和壳体的中心线完全重合，端盖的轴承安装位要和轴段保持同轴，否则后续做运动仿真时会出现轴跳动过大的问题，和实际产品的运转状态不符。

　　不少工程师在做这类电机的集成设计时，容易忽略电机的重量对整机结构的影响，997直流电机因为内部采用了更大尺寸的磁钢、更粗的电枢绕组，整体重量比普通小型直流电机高不少，所以安装支架的强度设计要匹配电机的重量，尤其是在有振动的工况下，支架的厚度、固定螺丝的规格都要做对应的强化，避免长时间运转后支架出现疲劳变形。另外，电机的引出线方向也要在三维模型里做可选配置的预留，不同的安装场景下接线方向可能需要调整，建模时可以把尾部的端盖做可旋转的结构配置，方便不同布局的设备选用，减少后续改图的工作量。从实际使用的角度来说，这类电机的三维模型还原度越高，后续整机设计的出错率就越低，不管是做传动结构的匹配，还是安装空间的校核，精准的模型都能帮工程师提前发现干涉、尺寸不匹配的问题，减少样机制作阶段的改模次数，缩短整个项目的开发周期。
