三辐式金属导向滚轮结构设计

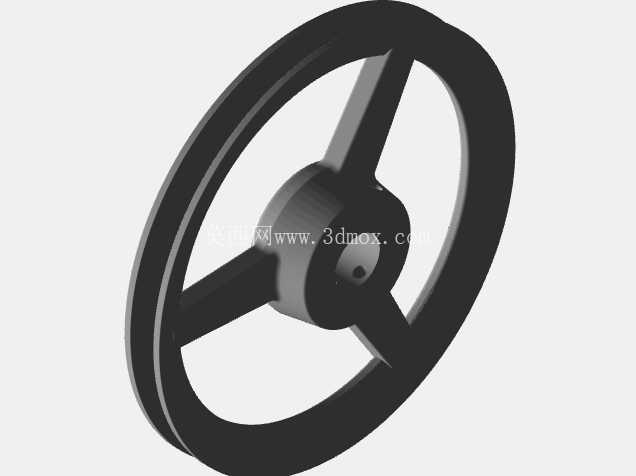

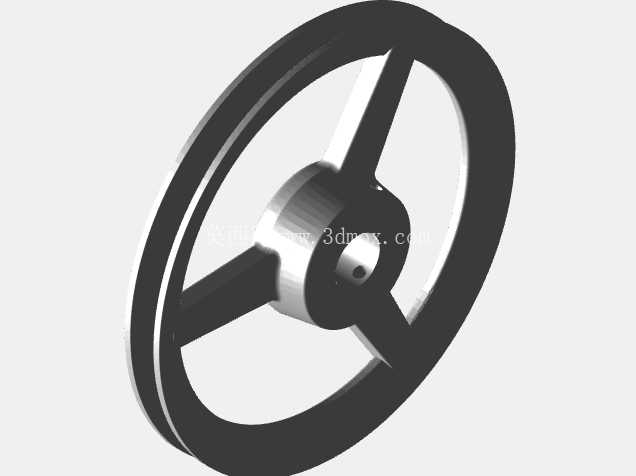

　　这类三辐式金属滚轮在工业场景中多作为导向、支撑类传动部件使用，常见于轻型输送线的侧边导向工位、小型移动设备的行走轮组、工装夹具的位移导向机构中，也可作为手动调节机构的操作手轮使用，适配低载荷、低转速的往复运动工况。轮体采用三辐条对称支撑结构，相比实心轮体可在保证结构强度的前提下降低整体自重，减少转动惯量，在频繁启停的往复运动场景中能降低驱动端的负载冲击，同时辐条间的镂空结构可避免运行过程中积尘、积屑卡滞，适配多粉尘的机加工车间、装配线工位环境。

　　轮体外缘做了等宽圆弧过渡处理，接触工作面时可减少边缘应力集中，无论是与金属导轨面接触还是与软质输送带侧边接触，都不会出现刮蹭损伤配合面的问题，轮缘的厚度经过匹配计算，在常规导向工况下，侧向受力时轮缘不会出现形变翘曲，可长期保持接触精度。中心轮毂位置设计有同轴安装孔，孔位可根据实际安装需求适配不同直径的连接轴，轮毂与辐条的衔接位置做了圆角过渡，避免应力集中导致的辐条根部断裂，在实际装配时，轮毂端面可加装轴用挡圈或者锁紧螺母实现轴向定位，不需要额外加工复杂的定位结构，适配常规的光轴安装场景，降低配套轴类零件的加工难度。设计过程中优先考虑了轮体的动平衡性能，三辐条采用120度均匀分布的结构，转动过程中质量分布均匀，在额定转速下不会出现明显的径向跳动，可减少运行过程中的振动噪音，延长配套轴承的使用寿命。轮体的外径尺寸适配常规轻型输送线的导向间隙，安装时轮体外缘突出安装支架的尺寸经过控制，既可以保证与导向面的有效接触，又不会因为突出量过大导致与周边结构发生运动干涉，安装孔的轴向长度经过匹配，可适配常规厚度的安装支架，不需要额外加装隔套调整安装间距。

　　这类滚轮在实际使用中可根据工况需求选择不同的金属材质，常规工况下采用普通碳钢做表面防锈处理即可，有耐腐蚀需求的场景可更换为不锈钢材质，有轻量化需求的场景也可在保持结构尺寸不变的前提下更换为铝合金材质，结构本身的受力分布经过验证，更换材质后只需要校核对应载荷下的结构强度即可，不需要大幅调整外形尺寸。轮体的工作面没有设计额外的防滑齿或者凹槽，属于平接触面结构，既可以做径向的滚动导向，也可以在一定范围内承受轴向的限位作用力，在一些需要手动调节的机构上，这种光面轮体也可以作为手轮使用，操作人员转动时不会因为棱角划伤手部，三辐条的结构也方便操作人员施力转动，不需要额外加装手柄。

　　在装配适配性上，这类滚轮的安装边界兼容性较强，中心安装孔可根据配套轴的直径做等比例调整，辐条的厚度可根据实际载荷需求做增减，轮缘的宽度也可根据导向面的宽度做匹配调整，整体结构没有复杂的曲面特征，加工难度低，无论是采用机加工方式还是3D打印方式都可以快速制作样件验证，适合非标设备设计时快速选型适配，不需要开模即可完成小批量的制作交付。在实际工况验证中，这类三辐结构的滚轮相比板式轮体，在同等载荷下自重可降低30%左右，转动时的风阻也更小，在高速往复运动的场景中优势更为明显，同时镂空的辐条结构也方便日常运维时检查轮毂位置的紧固件状态，不需要拆解轮体就可以观察到锁紧结构的松动情况，降低日常维护的工作量。
