带安装引脚的行程触发微动开关结构

　　做设备电气限位设计快十年，这类带摆杆触发的微动结构，几乎是中小型自动化设备里的标配部件，从流水线工位的到位检测，到小型家电的门盖触发，再到工控柜内的位置反馈，都能看到它的应用场景。很多刚入行的结构工程师选这类部件时，总容易忽略安装边界的细节，最后装机时要么触发摆杆的行程不够，要么固定引脚和周边钣金件干涉，反复改图耽误项目进度。

　　这个结构的核心功能，是通过外部机械力触发摆杆偏转，带动内部触点完成通断切换，实现电路的信号反馈或者回路通断控制。和普通直按式的微动部件比，带摆杆的结构不需要触发件直接对准按钮中心，只要外力作用在摆杆的有效行程范围内，就能可靠触发，对安装位置的公差容忍度更高，很适合用在工装夹具到位检测、设备安全门闭合确认、传动机构行程限位这类场景里。

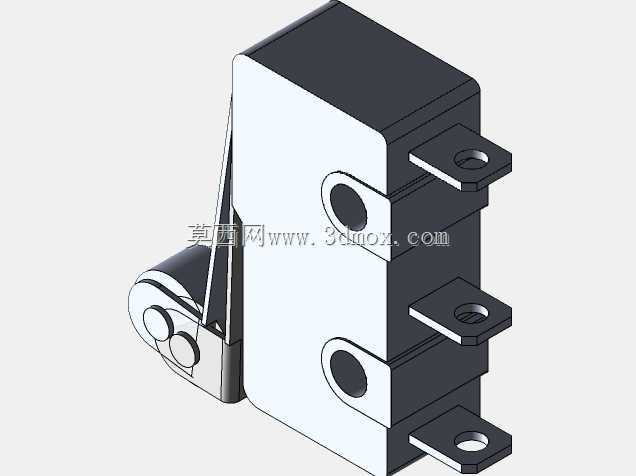

　　从设计思路上看，这个结构把主体绝缘基座做了方正化处理，三个带安装孔的固定引脚直接从基座侧方延伸出来，不需要额外的安装支架，就能直接通过螺丝固定在设备的钣金安装面或者PCB板上，减少了配套零件的数量。摆杆的转轴位置做了凸台限位，避免摆杆偏转角度过大导致内部簧片产生塑性变形，摆杆末端的滚轮设计，把触发时的滑动摩擦改成了滚动摩擦，长期往复触发时不会磨损触发件的表面，也能降低触发需要的作用力，哪怕是较轻的机构移动到位，也能顺利触发信号。

　　实际选型时要注意几个安装边界的尺寸：首先是主体基座的厚度方向尺寸，要预留出摆杆偏转的空间，不能让摆杆在最大偏转角度时碰到周边的走线或者结构件；三个固定引脚的孔位间距是固定的，设计安装板的时候要严格对应孔位坐标，不要随意调整孔距，不然装机时螺丝没法顺利穿入；摆杆的初始角度要和触发件的运动轨迹匹配，触发件接触滚轮时的运动方向最好和摆杆偏转方向切线一致，避免产生侧向力掰弯摆杆转轴。

　　很多人设计时容易忽略引脚的电气间隙，三个引脚分别对应公共端、常开端、常闭端，布线时要注意强电和弱电回路的隔离，如果是用在220V交流回路里，引脚之间最好不要有裸露的导体碎屑，装机前要清理安装面的金属飞边，避免长期使用后积尘导致引脚间爬电距离不够。另外摆杆的触发行程有明确的有效范围，设计触发件的运动距离时，要预留1-2mm的超程，不要刚好走到触发临界点就停止，不然设备运行时的振动会导致触点反复通断，反馈信号跳变影响设备正常运行。

　　从结构可靠性上看，这种密封式的基座设计能阻挡大部分车间里的粉尘进入内部触点区域，比开放式的触点结构更适合用在普通工业环境里，不需要额外做防尘防护。基座的绝缘材料选用的是耐温阻燃的工程塑料，哪怕触点通断时产生轻微电弧，也不会引燃基座材料，满足电气部件的安全要求。摆杆和转轴的配合间隙控制得比较小，长期往复动作不会出现明显的晃动，触发位置的重复精度能保持在稳定范围内，适合用在对触发位置一致性有要求的工位上。

　　做三维建模的时候，要把内部的簧片运动空间预留出来，不要把基座内部做完全实心的结构，不然会和实际零件的内部结构产生冲突，做装配干涉检查的时候容易误判。另外固定引脚的折弯角度要和实际零件一致，因为引脚是直接插装或者螺丝固定的，如果建模时折弯角度有偏差，生成的工程图孔位就会出错，加工出来的安装板没法顺利装配。摆杆的滚轮要做成可转动的装配结构，不要和摆杆做成一体，不然做运动仿真的时候没法模拟滚轮滚动的状态，也没法准确计算触发时的接触力大小。

　　在实际设备调试的时候，如果遇到触发不灵敏的情况，先不要急着更换部件，先检查摆杆有没有被周边的线束卡住，触发件的接触位置是不是在滚轮的有效接触面上，很多时候都是安装时的小偏差导致的触发异常，不需要更换零件。如果是长期使用后触发失效，大多是内部触点氧化或者簧片疲劳导致的，这时候直接更换整个部件就行，这类部件属于标准化的易损件，维护成本很低，不需要拆解维修。
