射频组件批量测试钉子式工装夹具

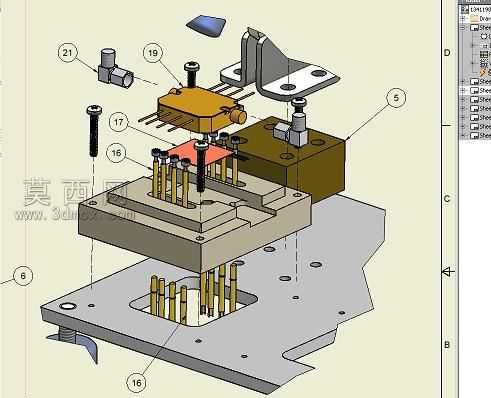

本工装夹具采用三维参数化建模完成整体设计，建模过程中严格遵循机械加工公差配合标准，对每一处装配结构做了干涉校验，确保各零部件组装后无运动冲突与装配错位。整体结构采用分层堆叠式布局，从下至上依次为安装底板、定位承托板、探针安装板、工件压装模块与锁紧组件，各层之间通过精密导柱实现定位导向，保证重复装夹的定位精度控制在合理公差范围内。材质配置上，安装底板采用45号钢材质做表面发黑处理，兼顾结构刚性与防锈性能；探针安装板选用电木材质，避免测试过程中出现信号干扰；定位销与锁紧螺丝采用标准不锈钢紧固件，压装接触块采用POM材质防止刮伤待检测射频组件表面。设计思路围绕大批量射频组件的质量检测需求展开，针对射频组件的引脚排布特征，在探针安装板上对应布置多组测试探针，探针采用弹簧顶针结构，可自适应补偿工件的平面度误差，保证每个测试点位都能与工件引脚稳定接触，避免出现测试虚接的问题。压装模块采用快速锁紧结构，通过带旋钮的压杆实现工件的快速压紧与松脱，无需额外工具即可完成工件装拆，大幅提升批量检测的操作效率。底板上开设的镂空避让槽用于探针尾部走线，将测试线路统一收纳在夹具底部，避免线路杂乱影响操作，同时在底板边角处设置安装孔位，可直接将夹具固定在测试工作台面上，适配自动化测试流水线的安装需求。建模过程中对所有标准件都调用了通用机械标准件库，对非标加工件逐一标注了加工工艺要求，包括平面度、平行度等形位公差要求，确保加工后的零件能够顺利完成装配，整体结构紧凑，操作便捷，能够满足射频组件批量生产过程中的快速质量检测需求，有效降低人工测试的操作难度，提升检测结果的一致性与可靠性。
