双环连接传动机械零件工程设计方案

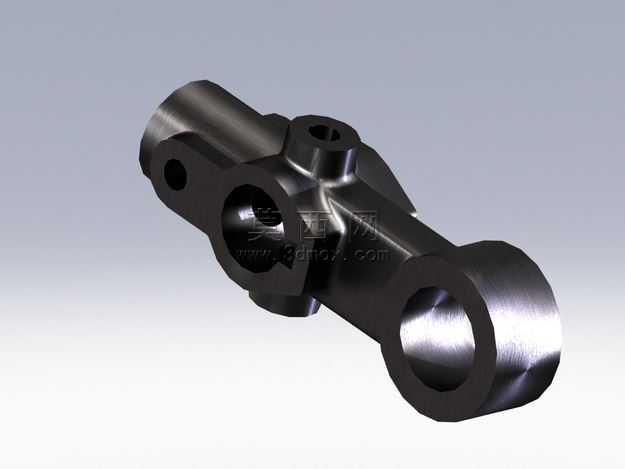

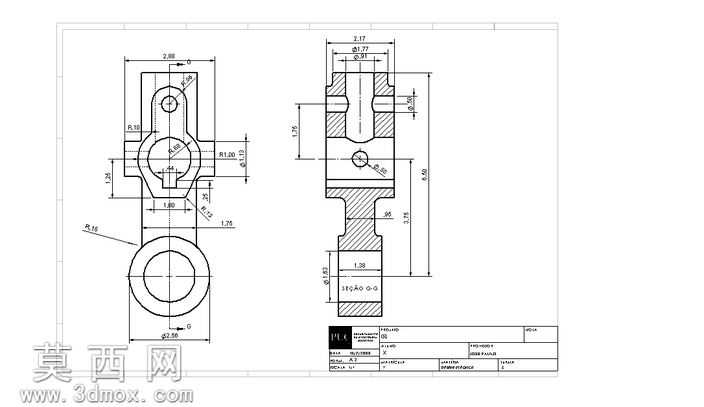

本作品为一款双环连接式机械传动零件的三维建模与工程设计成果，建模过程严格遵循机械设计规范与工程制图标准，依托三维参数化建模逻辑完成全流程构建。建模初期首先梳理零件的功能定位，该零件主要用于机械系统中两个独立运动部件的铰接传动，需要同时承受径向拉力与周向扭转载荷，因此在结构设计上采用上下双圆环搭配中间连接臂的整体构型，上方圆环设置铰接通孔用于连接主动端构件，下方大尺寸圆环用于连接从动端执行构件，中间连接臂采用变截面过渡设计，在保证结构强度的前提下尽可能降低零件整体重量。建模过程中首先绘制零件的主视与剖视基准草图，对所有尺寸进行参数化绑定，包括各圆环的内外径尺寸、通孔直径、连接臂的壁厚、过渡圆角半径、剖面区域的尺寸公差等，确保后续修改时可以通过调整参数快速迭代设计方案。零件的细节处理上，对所有棱边按照机械加工要求设置了标准倒角与圆角，避免应力集中问题，在中间连接臂与上下圆环的衔接位置采用R圆弧平滑过渡，匹配实际铣削加工的走刀路径，同时在剖视结构中清晰呈现了零件的内部通孔走向、壁厚分布，明确不同位置的加工精度要求。材质设定上根据零件的使用场景选择常用的45号结构钢材质，在渲染环节调整金属材质的粗糙度、反光度参数，还原钢制机加工零件的真实表面质感，同时对工程视图中的剖面线、尺寸标注、形位公差标识进行规范排布，符合机械制图的国家标准要求。设计过程中重点校核了连接臂的受力截面强度，对载荷传递路径进行了优化，避免出现结构薄弱点，同时兼顾零件的加工工艺性，所有结构均采用常规机加工工艺即可完成生产，无需特殊定制刀具或复杂加工工序，零件的各尺寸标注完整覆盖加工所需的全部定形、定位尺寸，可直接用于指导实际生产加工，也可用于机械制图教学、零件结构设计参考等场景。
