桌面冷却设备用储油箱体结构设计

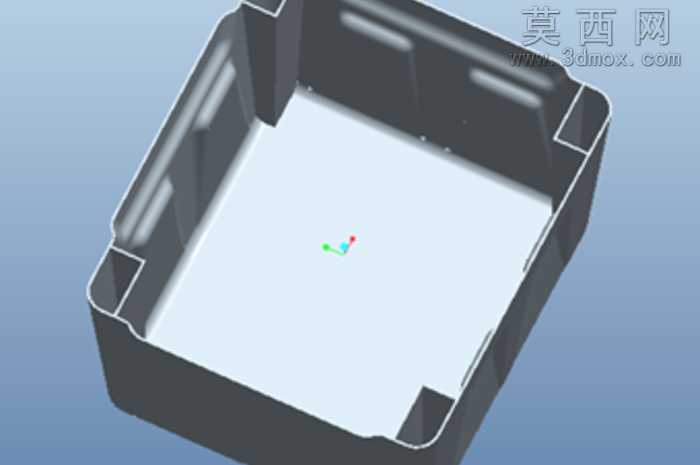

本模型为桌面冷却设备配套的储油箱体结构，采用三维参数化建模方式完成全结构构建，建模过程中优先保证箱体的装配适配性与结构合理性，对箱体的侧壁加强筋、边角定位卡扣、边缘限位凸台等细节特征做了精准还原，所有特征均按照实际注塑成型的工艺要求做了拔模处理与圆角过渡，避免出现尖锐棱角与壁厚不均的问题。模型渲染阶段采用哑光工程塑料材质模拟箱体实际生产所用的改性PP材质效果，通过调整材质的粗糙度、反光度参数还原塑料壳体的真实质感，背景采用浅蓝渐变纯色突出箱体主体结构，视角选取斜向俯视角度，可同时展现箱体的内部容纳空间与外部侧壁的结构特征。从结构设计来看，该箱体为顶部开口的薄壳类结构，侧壁设置的多组内凹加强筋可在不增加整体壁厚的前提下提升箱体的结构强度，避免储油后出现侧壁变形渗漏的问题；边角位置设置的卡扣结构用于和冷却设备的上盖组件完成卡接装配，无需额外螺丝固定即可实现紧密扣合，提升装配效率；箱体底部预留的定位凸台可与设备底座的限位槽精准配合，保证箱体安装后不会出现移位晃动。设计思路围绕桌面冷却设备的小型化、轻量化需求展开，在保证储油容积满足冷却回路循环需求的前提下，尽可能压缩箱体的整体占用空间，同时兼顾注塑生产的工艺可行性，所有结构特征均避免出现倒扣、薄壁厚差过大等不利于注塑脱模的设计，可直接用于后续的模具开发与样件试制。模型的内部腔体做了平滑过渡处理，不存在清洁死角，便于后期使用过程中的油污清理与维护，侧壁的厚度均匀控制在2mm，既保证结构强度又能控制材料成本，适配桌面冷却设备的量产需求。
