土耳其M38毛瑟步枪高精度三维结构模型

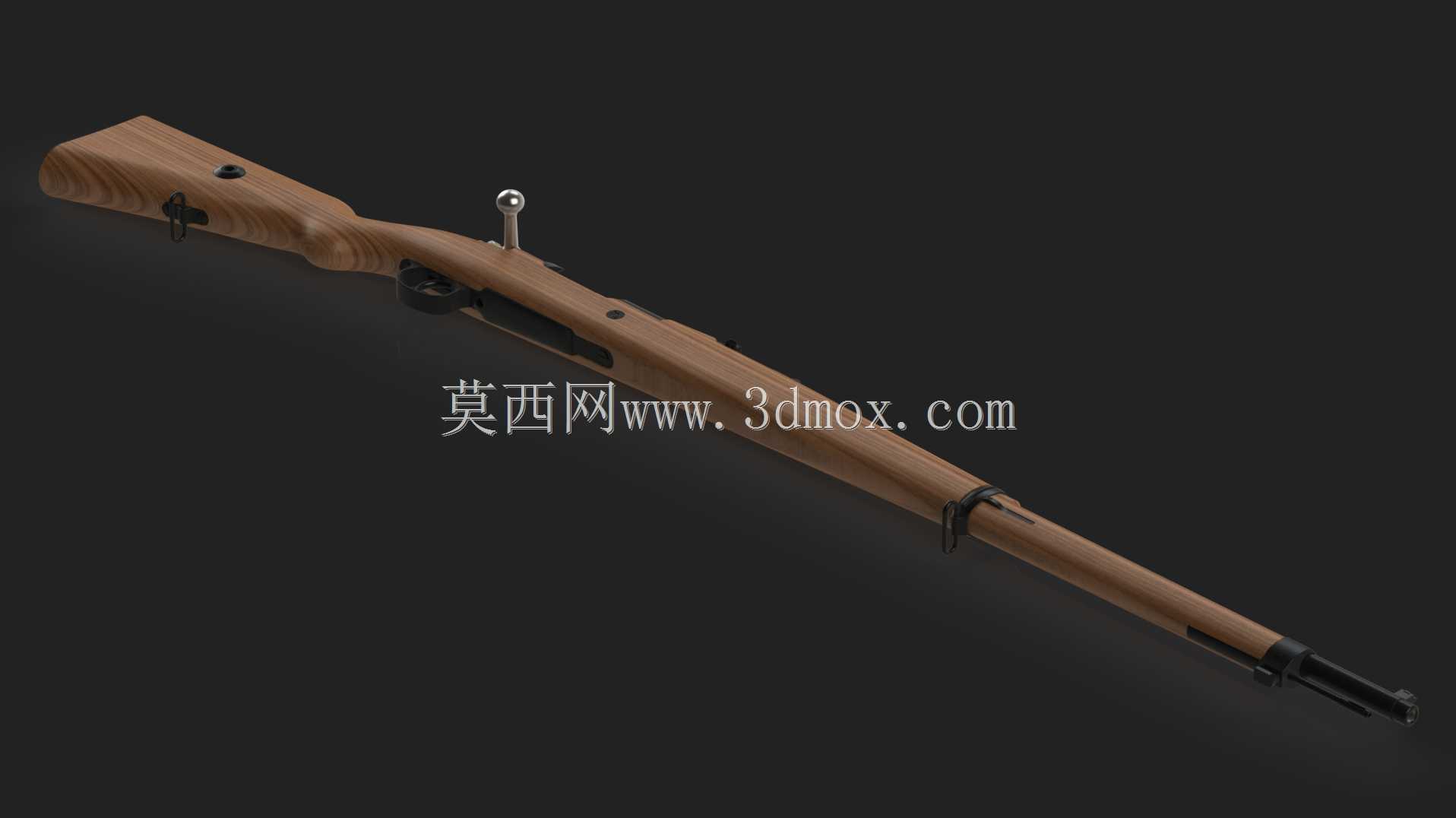

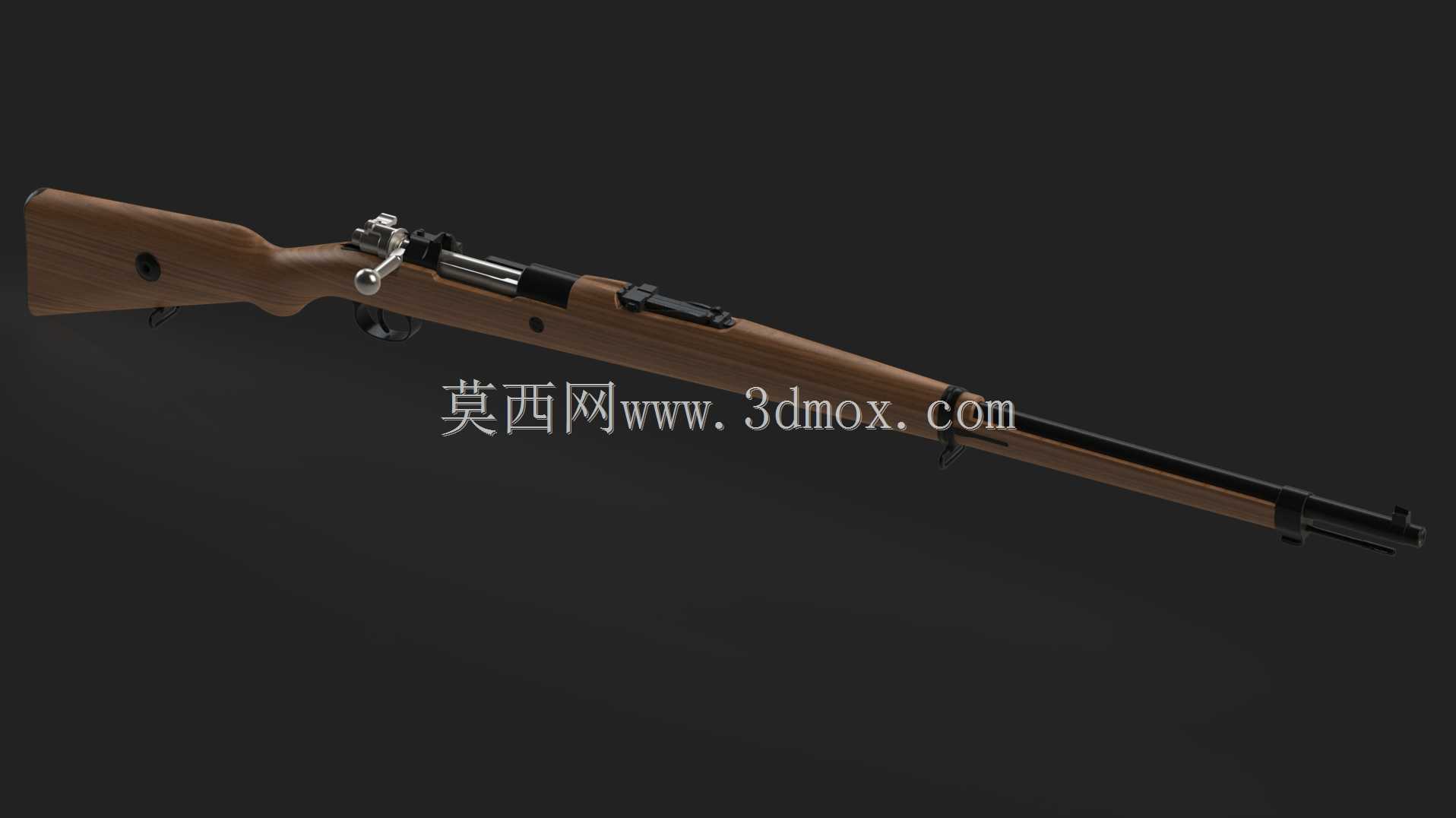

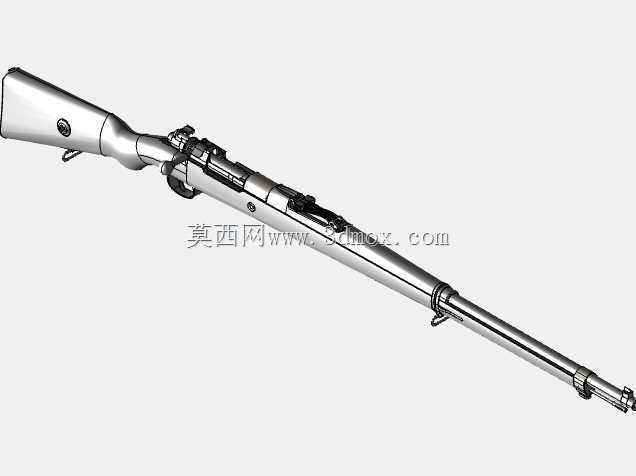

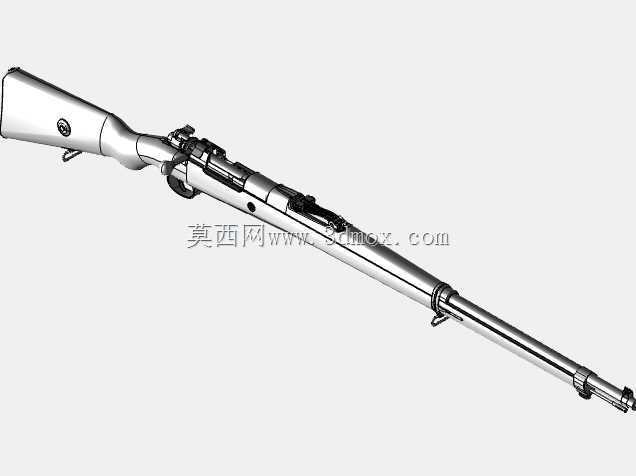

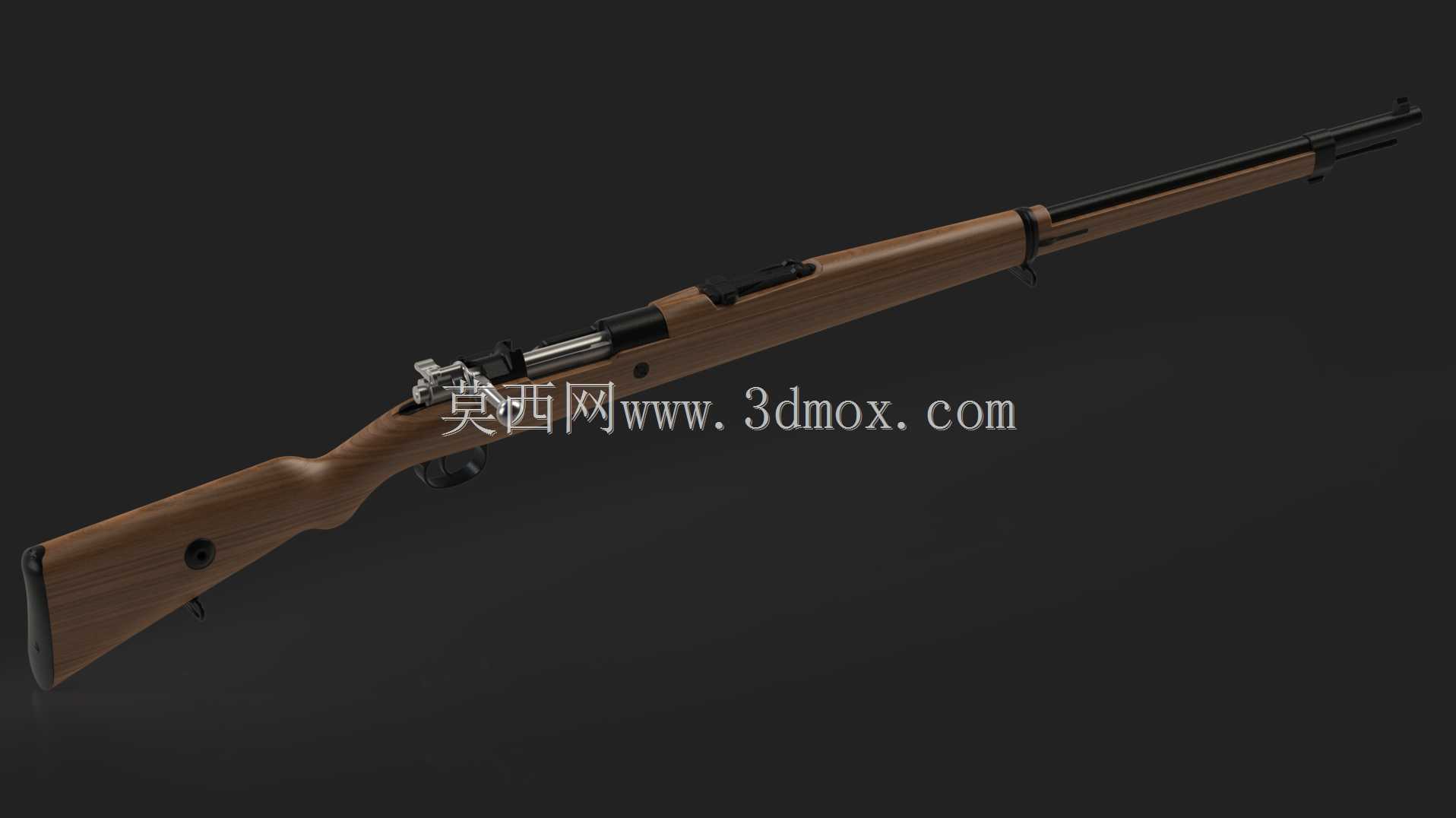

　　本次构建的栓动步枪三维结构，核心参考经典M38毛瑟栓动步枪的实体测绘数据完成全参数化建模，所有零件均按照实物装配关系完成约束绑定，可直接用于结构拆解演示、军工科普教具开发、影视道具预演以及轻武器结构原理教学场景。从实际用途来看，该类栓动步枪结构是近现代军用栓动步枪的经典设计范本，其闭锁结构、供弹逻辑、击发机构的设计思路至今仍在民用狩猎步枪、高精度运动步枪中被广泛沿用，建模过程中完整还原了枪托与机匣的配合公差、拉机柄的旋转行程、弹仓的容弹边界、枪管与节套的同轴度要求等核心结构参数。

　　外形尺寸方面，整体长度控制在1100mm区间，枪管长度约600mm，枪托尾部到扳机中心的距离适配常规抵肩射击姿态，安装边界上需注意机匣顶部的瞄准具安装座为一体式铣削结构，未预留后期改装的皮卡汀尼导轨接口，准星与照门的高度差按照机械瞄具的弹道归零参数设定，护木与枪管的接触段采用浮动设计预留0.2mm间隙，避免射击过程中枪管形变影响精度。设计思路上以经典Kar98k栓动结构为基础，针对M38型号的特征做了针对性修改：调整了枪托的木质部分轮廓，将原有的枪机保险柄角度做了适配修改，弹仓托弹板的弧度适配7.92mm毛瑟弹的锥度，拉机柄采用下弯式设计避免与光学瞄准镜安装产生干涉，击针的突出量按照军用步枪的发火可靠性要求设定为1.3-1.5mm区间，抽壳钩的抓壳斜面角度做了优化，保证抛壳动作的顺畅性。

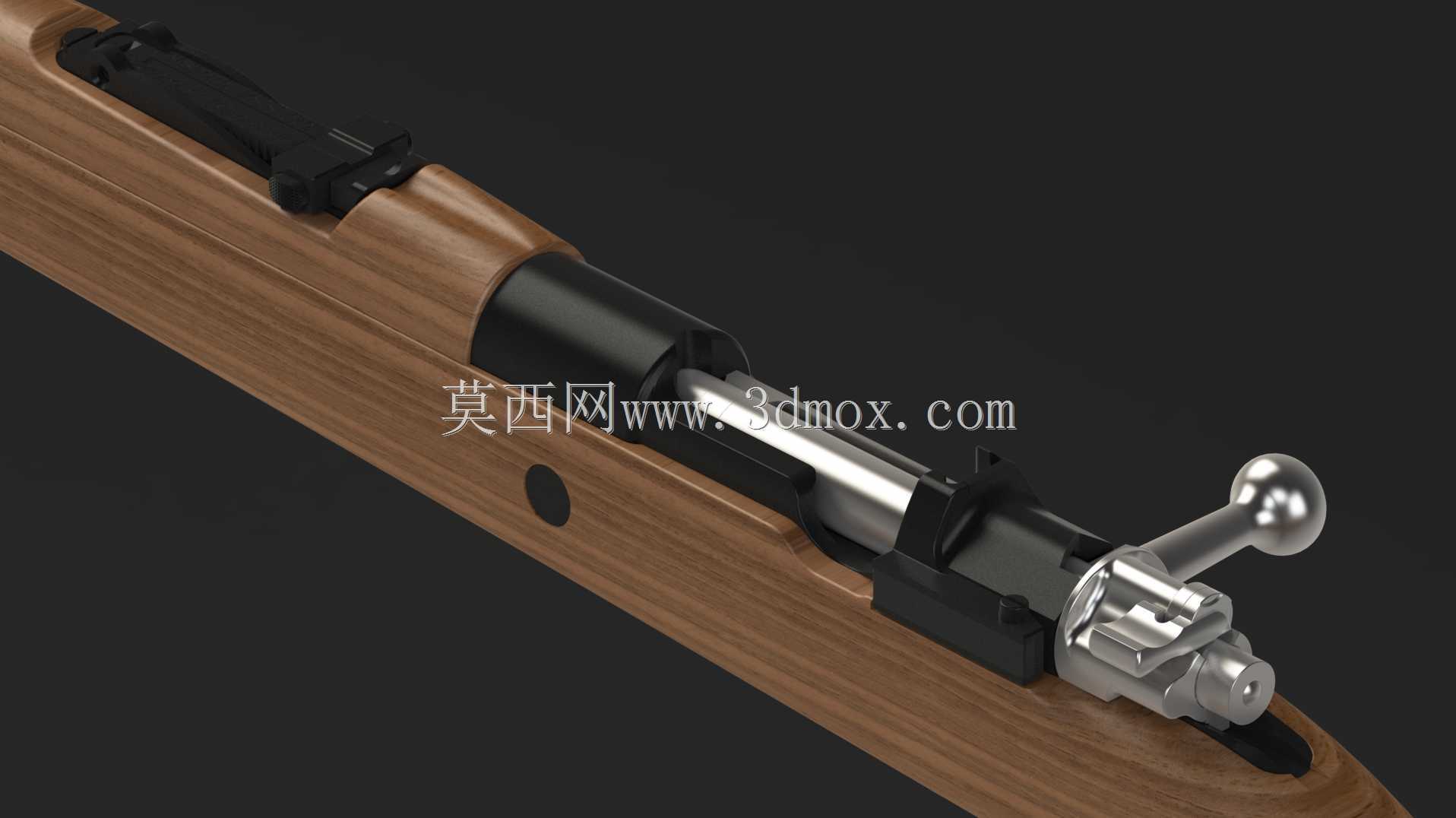

　　从结构拆分来看，全模型可分为枪托组件、机匣组件、枪机组件、枪管组件、供弹组件、瞄准组件、背带环附件七个大模块，每个模块下的零件均保留了独立的建模特征树，可直接修改参数调整细节：比如枪托的木质纹理映射坐标可单独调整，金属零件的表面处理特征可根据需求修改为发蓝、磷化、烤蓝等不同工艺的表面效果，枪机上的螺旋面、闭锁凸笋的承压面均做了公差配合预留，装配状态下枪机旋转60度即可完成闭锁动作，与实物的操作逻辑完全一致。

　　在实际工程应用中，该模型可用于轻武器结构教学的拆解动画制作，帮助学员理解栓动步枪的供弹、击发、抛壳、闭锁的完整动作循环；也可作为军工文创产品的结构原型，用于开发比例拼装模型、仿真教具等周边产品；对于结构设计从业者而言，该模型中的螺旋面配合、公差预留、木质与金属零件的连接方式、细长轴类零件的同轴度保证方案，都具备较高的参考价值，比如枪托与机匣的连接采用前后两个固定螺栓加横向定位销的结构，可有效抵消射击过程中的后坐力对连接部位的冲击，这种连接逻辑可迁移到其他需要承受往复冲击的杆类设备结构设计中。建模过程中对所有易忽略的细节都做了还原：比如枪托上的拇指槽、握把处的防滑纹路、枪管前箍的固定销位置、背带环的安装孔位、扳机护圈的冲压圆角、弹仓底板的卡笋结构，所有圆角、倒角、退刀槽均按照金属切削加工的工艺要求设定，未出现不符合加工逻辑的尖锐直角或者无壁厚的薄片结构，金属零件的壁厚均满足实际枪械的强度要求，枪托木质部分的最小壁厚不小于8mm，避免在实际使用中出现开裂问题。
