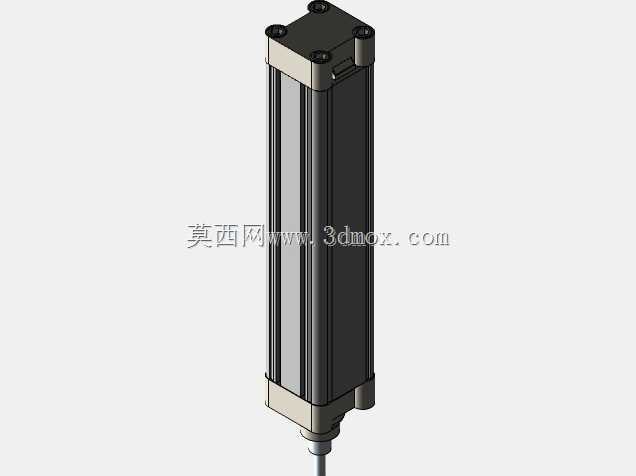

拉杆式标准气动活塞执行缸结构

　　在轻工装配、电子元器件分拣、包装线推料、工装夹具夹紧这类常规气动回路场景里，这类拉杆式方形端盖气动活塞缸是出现频率极高的执行部件，和薄型缸、笔形缸不同，这种结构的活塞组件能承受更高的工作压力，侧向负载耐受能力也更强，适合行程中等、输出力要求稳定的直动往复工位。

　　从结构设计逻辑来看，整个活塞组件采用同轴装配思路，缸筒部分选用硬质阳极氧化铝合金型材，内壁做珩磨处理保证表面粗糙度在Ra0.4以内，降低活塞密封圈往复运动的磨损速率，前后端盖通过四根对称布置的碳钢拉杆拉紧锁紧，端盖和缸筒的接触面设置静密封槽，放置O型圈保证腔体的气密性，避免压缩空气泄漏导致输出力不足。活塞本体采用铝合金一体加工，外周设置两道导向环和一道双向唇形密封圈，导向环采用填充PTFE材质，既能给活塞杆提供稳定的径向支撑，又能避免金属直接接触产生磨屑，唇形密封圈可以在活塞往复两个运动方向都实现可靠密封，兼顾伸出和缩回行程的压力保持。活塞杆表面做高频淬火加硬铬镀层处理，硬度达到HRC55以上，镀层厚度控制在0.02-0.03mm，既提升表面耐磨性能，又能降低前端盖防尘圈、杆密封圈的摩擦阻力，前端盖内部依次设置防尘圈、杆密封圈、导向套，防尘圈可以阻挡环境中的粉尘、切屑进入缸体内部，导向套采用铜基含油合金，给活塞杆提供长周期的径向支撑，避免活塞杆伸出时出现偏摆导致密封件偏磨。

　　从安装边界来看，这类气缸的后端盖设置了标准内螺纹安装孔，可配合法兰、铰轴、脚架等多种安装附件适配不同的安装场景，前端活塞杆端部设置标准外螺纹，可配套浮动接头、连接头和负载端连接，抵消安装时的少量同轴度误差，避免活塞杆承受额外的径向弯矩。外形上缸体的方形截面设计，让传感器可以直接安装在缸筒侧面的标准槽位内，不需要额外加装安装支架，就能实现活塞伸出、缩回位置的信号检测，方便接入气动回路的PLC控制系统，实现工位动作的逻辑互锁。

　　实际选型应用时，这类活塞缸的输出力可以通过缸径和工作气压直接计算，在0.5MPa的常规工厂供气压力下，对应缸径的理论输出力可以覆盖几十到上千牛的推力需求，能满足大部分自动化工位的直动推压、夹紧、顶升、移位需求。设计建模时需要重点保证各部件的同轴度公差，尤其是前后端盖的活塞杆过孔、活塞中心孔、缸筒内孔的同轴度要控制在0.02mm以内，否则装配后会出现活塞杆运动卡滞、密封圈异常磨损、漏气等问题；拉杆的锁紧力矩要均匀对称，避免端盖受力不均导致缸筒变形，影响活塞的顺畅运动。另外气口设置在端盖的侧面，采用标准G1/8或者G1/4管螺纹，方便和常规气动快插接头匹配，气口内部的流道做圆滑过渡，降低压缩空气进入腔体时的压力损失，提升活塞的动作响应速度。

　　和焊接式、铆接式气缸结构不同，这种拉杆式结构的拆装维护更方便，当密封圈出现老化磨损时，只需要松开拉杆螺母，就能拆开端盖更换密封件，不需要整体报废缸体，能降低设备的后期维护成本。活塞的运动行程可以根据实际工位需求调整，端盖内部设置的缓冲垫可以在活塞运动到行程末端时吸收冲击能量，降低活塞撞击端盖产生的噪音和振动，提升设备运行的平稳性，对于行程较长的应用场景，还可以在端盖内部设置可调气缓冲结构，通过调节缓冲针阀的开度，调整末端缓冲的阻尼大小，适配不同运动速度、不同负载重量的工况需求。
