带沥水台一体成型厨房不锈钢水槽设计

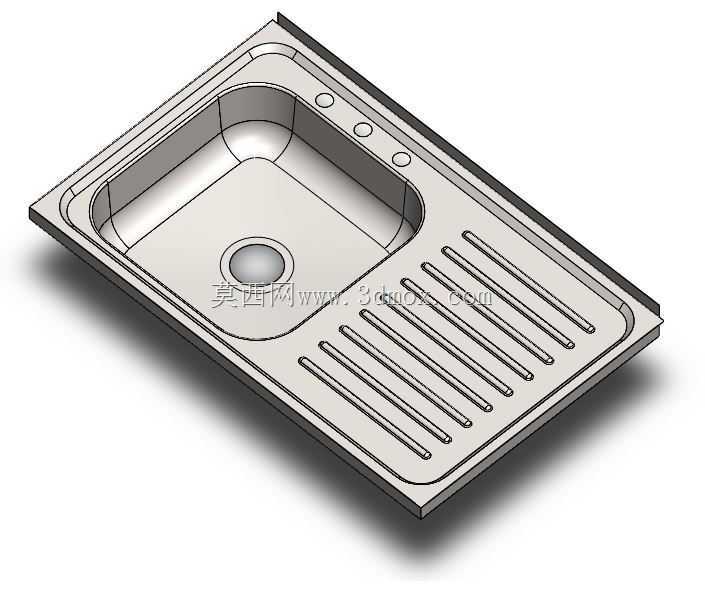

　　在住宅精装、商用餐饮后厨的厨卫给排水系统设计中，带沥水区域的一体式水槽是核心的功能五金件，这类构件的三维建模精度直接影响后续台面开孔、给排水点位对接、安装适配的全流程落地效果。本次建模的这款单槽带沥水台结构的水槽，整体外轮廓尺寸为750mm×475mm，属于常规中小户型厨房适配的主流尺寸区间，建模过程中严格参照实际冲压成型的钣金件工艺特征做结构还原，没有过度简化工艺圆角、折边压型等细节，能够直接用于家装方案的效果展示、台面加工的开孔定位参考、以及厨卫产品的结构改型设计基底。

　　从实际使用场景来看，这类带侧置沥水台的单槽结构，相比等尺寸的双槽设计拥有更大的单盆净空，能够轻松放下32cm口径的家用炒锅、大号烘焙烤盘等大件厨具，侧方的沥水区域做了平行的凸筋导水结构，清洗后的餐具、果蔬放置在沥水区时，残留的积水会顺着凸筋间的导流槽自动回流到槽盆内部，不会在台面积水漫流，日常使用中无需额外搭配独立沥水架，能够节省台面操作空间，适配L型、一字型的紧凑厨房布局。

　　设计思路上，这款水槽采用一体拉伸冲压的结构逻辑，槽盆边缘做了20mm宽度的外翻压边，安装时可以搭在石英石或者不锈钢台面的开孔台阶上，压边下方预留了打密封胶的间隙，能够避免台面积水从安装缝隙渗入橱柜内部；槽盆内部的转角全部做了R20的圆角过渡，既符合冲压工艺的成型要求，避免拉伸过程中出现应力集中导致的板材开裂，也能减少日常使用中的清洁死角，擦拭时不会残留污渍。槽盆中心位置预留了标准口径的下水器安装孔，孔位边缘做了翻边强化结构，安装下水组件时能够提升密封贴合度，减少渗漏概率；沥水台靠近槽盆的一侧预留了三个小孔位，可根据使用需求安装皂液器、净水龙头、或者台置式沥水篮的固定卡扣，不用额外在台面上钻孔，降低安装施工的难度。

　　安装边界方面，建模时已经预留了标准的安装余量，台面开孔尺寸需要比水槽外轮廓单边小15mm，用来承托水槽的外翻压边；水槽下方的净空高度需要预留至少280mm，用来安装存水弯、下水管以及厨房垃圾处理器等配套组件；沥水台的凸筋高度做了3mm的抬升，既保证沥水的导流坡度，也不会因为凸筋过高导致放置餐具时出现不稳打滑的问题。槽体的板材厚度参照家用常规款1.2mm的304不锈钢参数做壁厚还原，折边位置做了双层卷边处理，既提升槽体的整体刚性，避免长期承重出现变形，也能消除板材裁切后的锐边，防止安装和使用过程中划伤操作人员。

　　对于结构设计从业者来说，这类厨卫五金的建模重点不在于复杂的曲面造型，而在于对实际安装工艺、使用场景的细节还原，比如压边的厚度、圆角的半径、沥水筋的坡度、孔位的标准尺寸，这些细节如果建模时出现偏差，后续导出的工程图用于生产或者安装定位时，就会出现开孔错位、配件无法安装、密封不严漏水等实际问题。这款模型的所有结构特征都参照量产实物的工艺要求做了还原，没有做理想化的简化处理，可直接用于厨卫方案的配套设计、产品改型的结构参考、以及相关课程的建模教学案例使用。
