模块化可换顶板真空吸附工作台结构

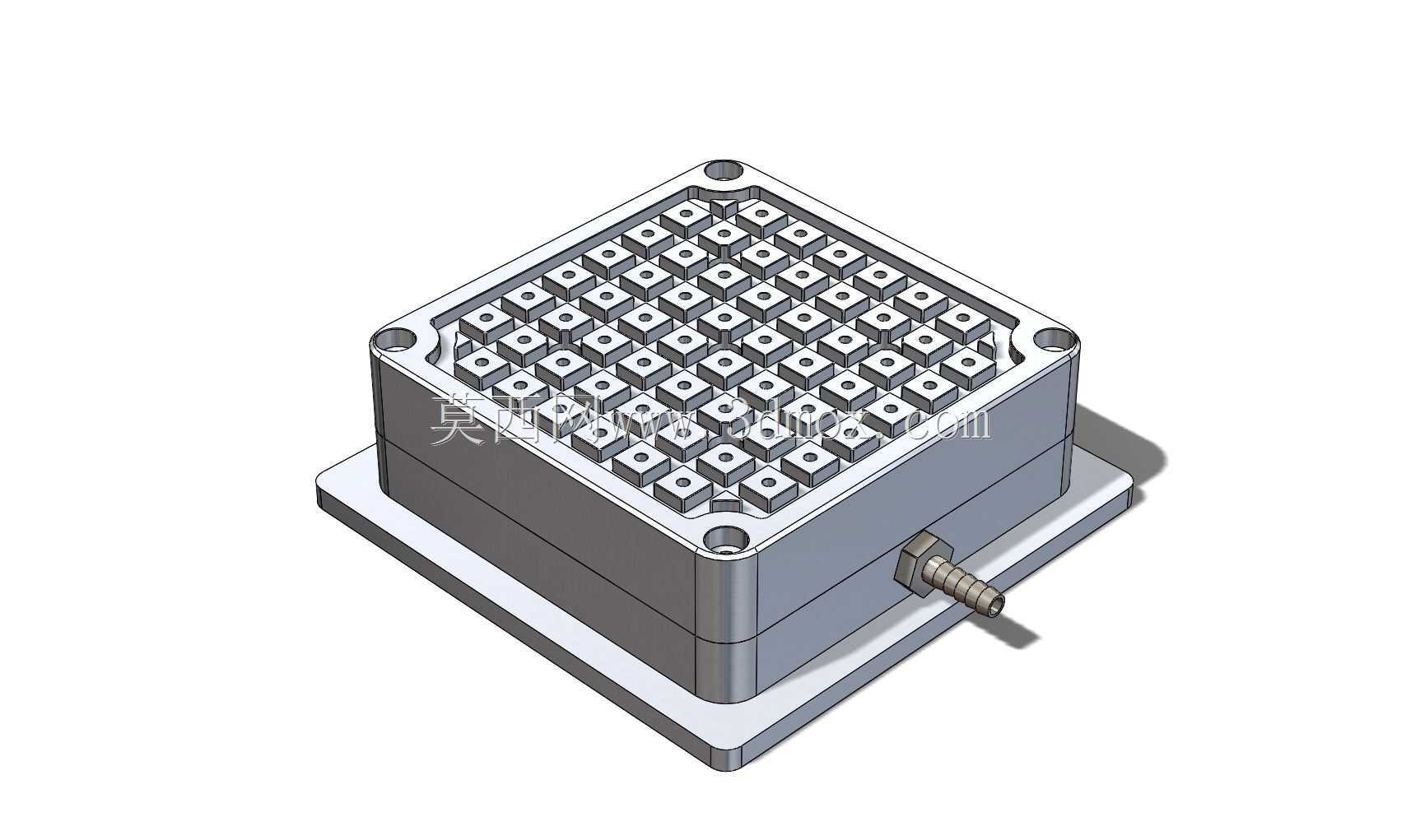

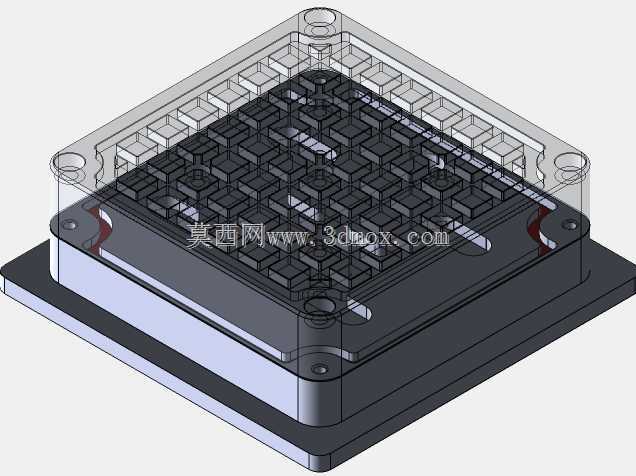

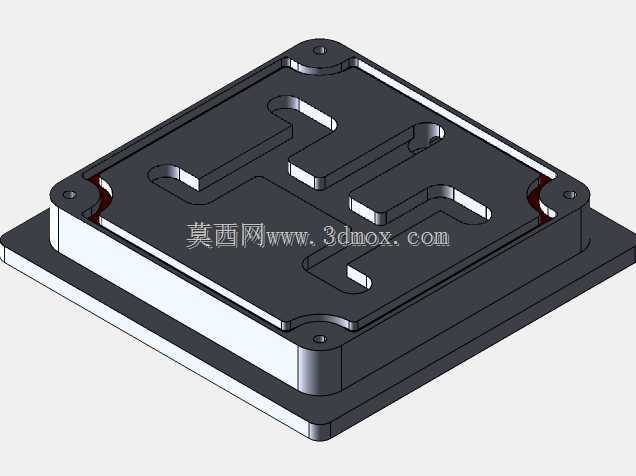

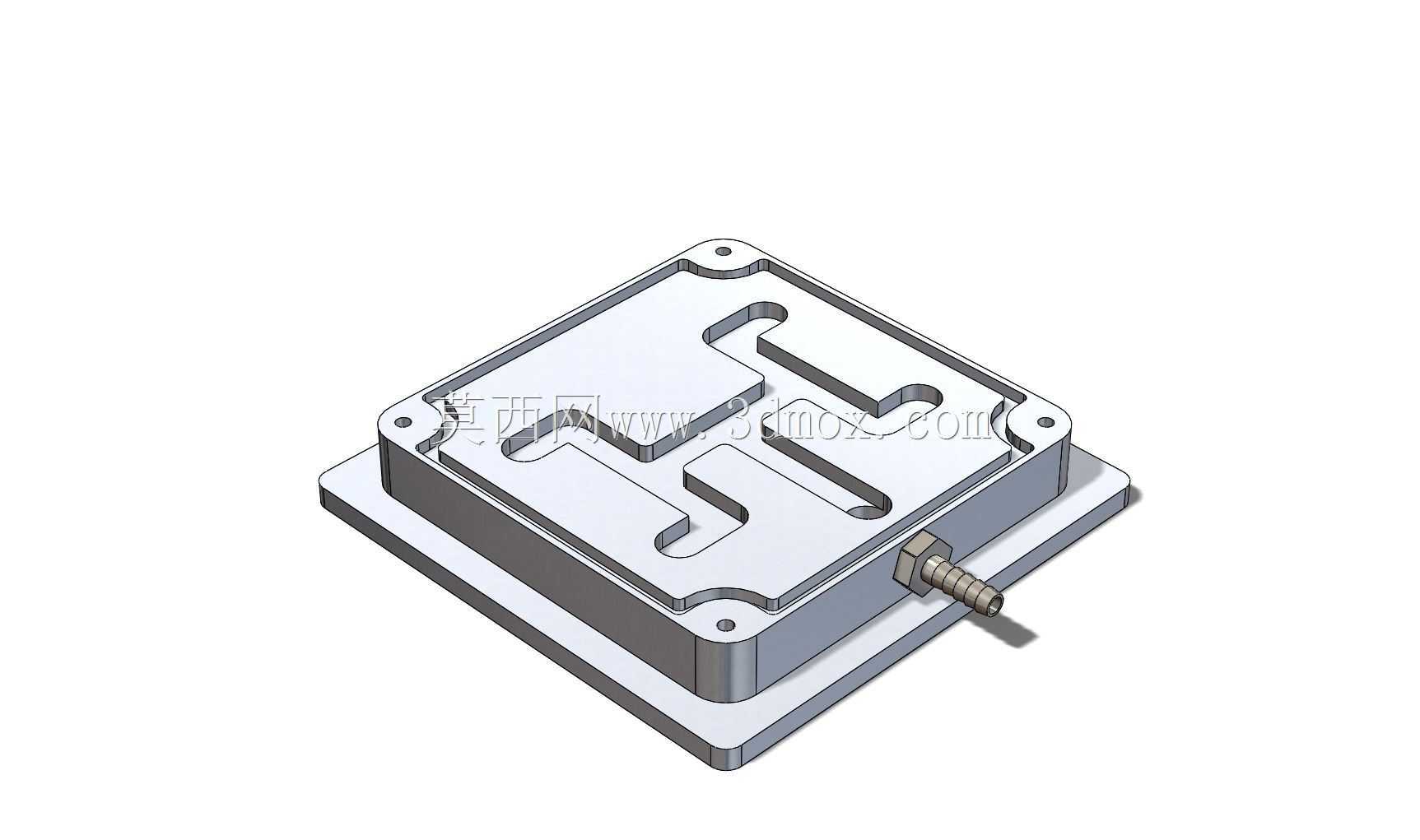

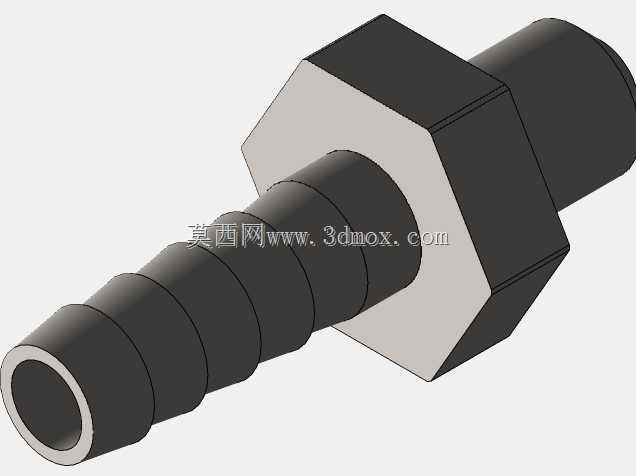

　　在精密铣削加工场景里，薄壁平板类工件的装夹一直是困扰一线加工人员的难点：采用传统平口钳夹持容易造成工件边缘变形，采用压板压紧又会遮挡加工路径、需要多次翻面装夹找正，真空吸附工作台正是为解决这类装夹痛点设计的专用工装。这款模块化真空工作台的核心设计思路，是将整体式吸附台面拆分为可快速更换的顶板与通用底座两部分，打破传统真空台尺寸固定、适配性差的局限。底座部分采用一体化铝合金铣削成型，内部加工出连通的真空气腔，侧壁预留标准真空接口，可直接对接车间现有真空发生系统，底座四角设置内六角安装沉孔，可直接固定在铣床、雕刻机的工作台T型槽上，安装边界与常规150mm规格机用虎钳的安装孔位兼容，不需要额外加工过渡连接板，替换原有工装时不需要重新调整机床行程原点。

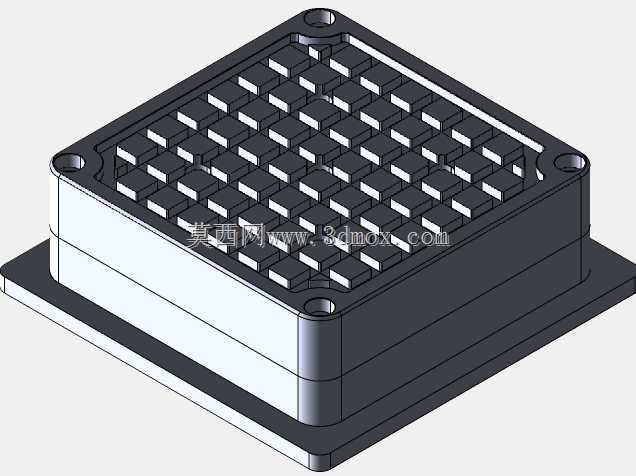

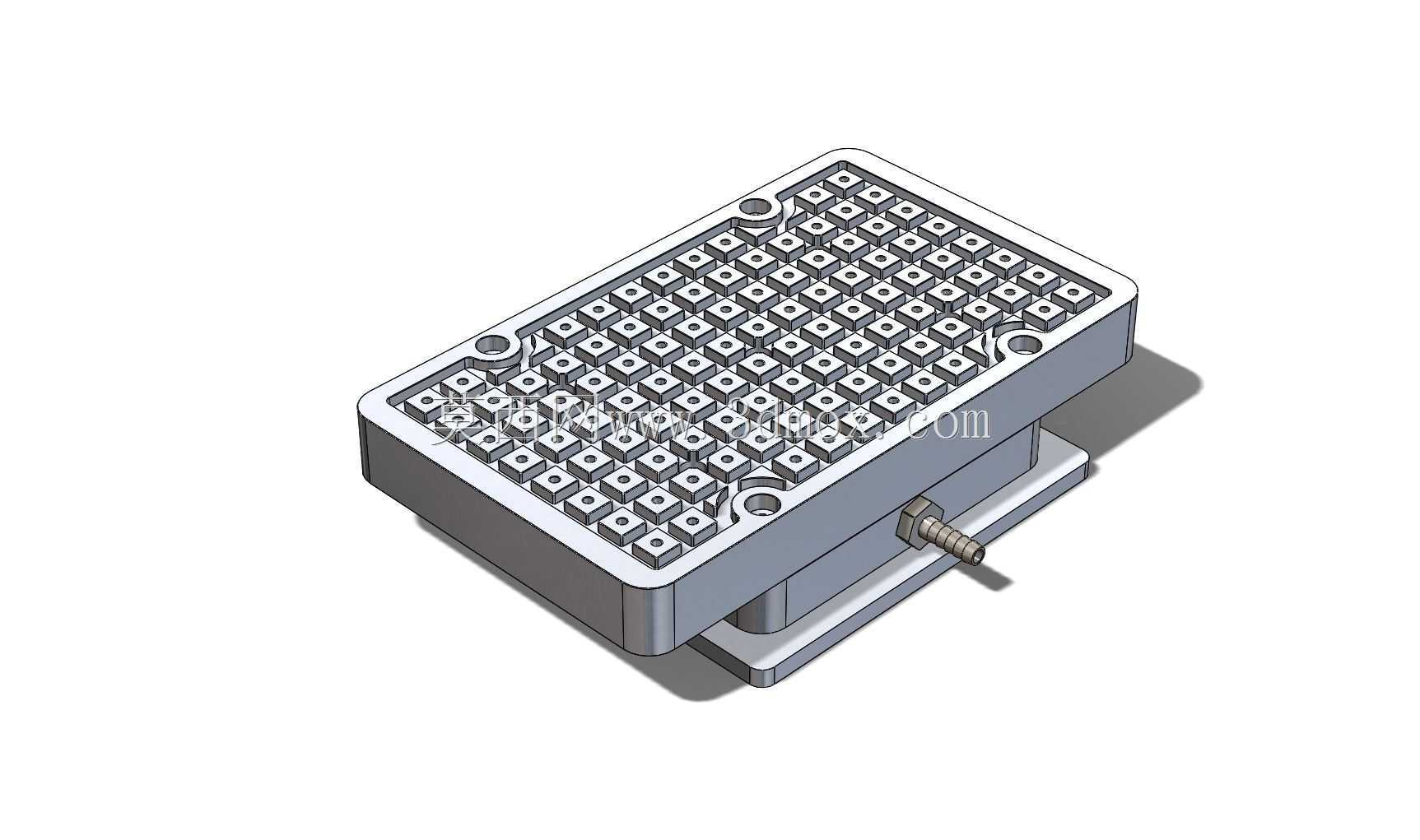

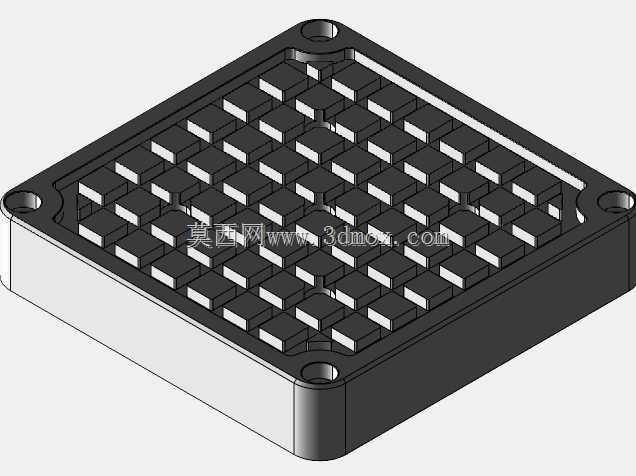

　　顶板部分采用阵列式吸附单元设计，每个独立的小方块吸附单元都加工有微型通气孔，与底座气腔连通后可形成均匀的吸附力，表面做硬质阳极氧化处理，耐磨性能优于普通铝合金台面，长期使用不会被切屑刮花导致密封失效。目前设计的可更换顶板覆盖两种常用加工幅面，后续可根据加工工件的尺寸规格，快速更换对应幅面的顶板，不需要更换整个真空台主体，大幅降低多规格小批量加工场景下的工装投入成本。顶板与底座的定位采用四周止口配合，更换时只需要松开四周的紧固螺丝，即可取下顶板，更换后重复定位精度可控制在0.02mm以内，不需要重新做台面平面度校准。

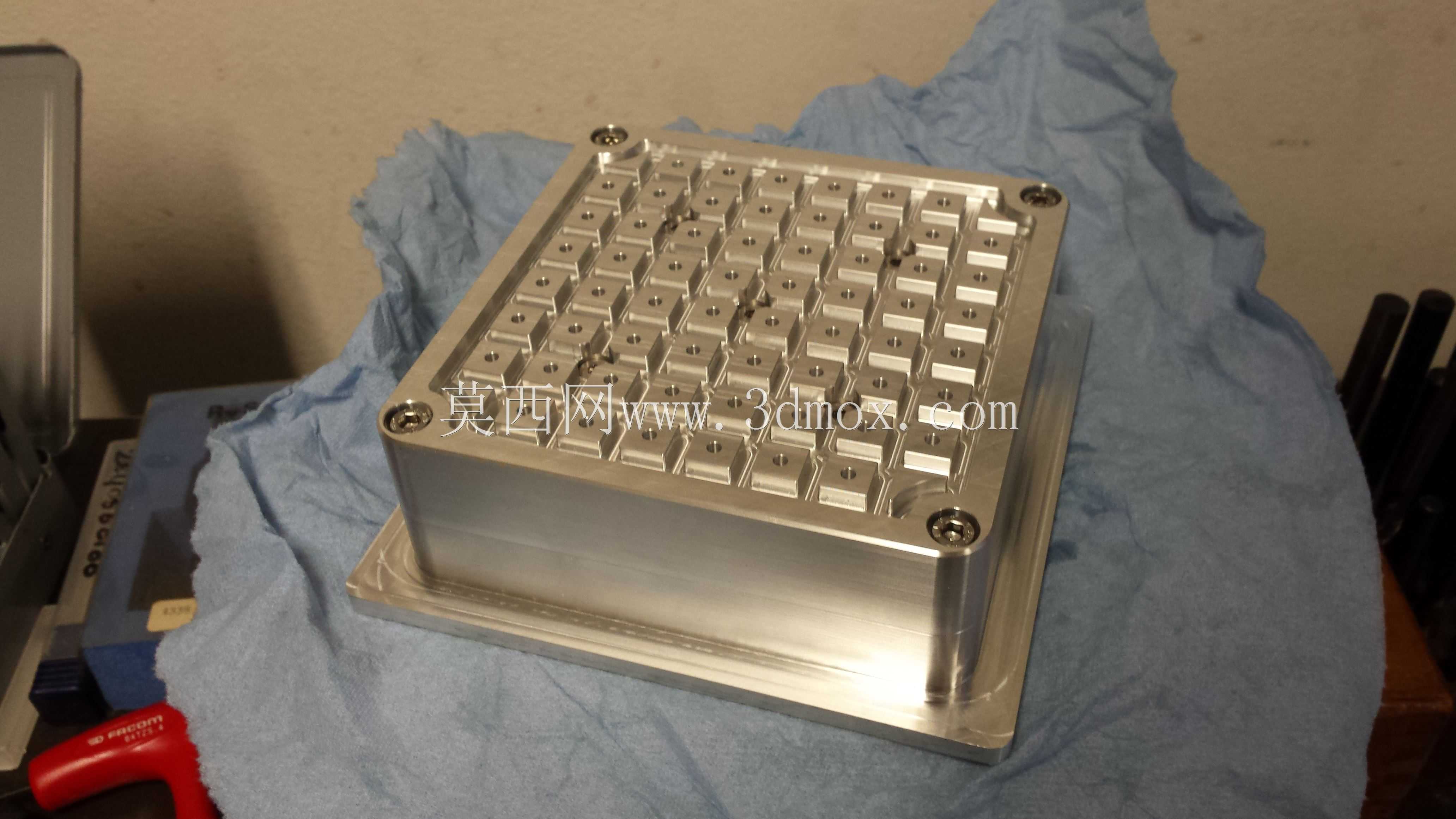

　　底座的夹紧结构预留了拓展空间，后续可根据使用需求更换为快速夹钳、气动压紧等其他夹紧方式，适配不同材质、不同厚度工件的装夹需求。实际使用过程中，针对厚度0.5mm以上的铝合金、亚克力、PCB等平板类工件，吸附固定后可承受满进给铣削的切削力，不会出现工件移位、翘曲的问题，加工完成后关闭真空阀即可快速取下工件，装夹效率相比传统压板装夹提升60%以上，同时避免了装夹应力导致的工件加工变形，平面度加工精度可稳定控制在0.01mm以内。台面的阵列式吸附单元之间预留了排屑槽，加工过程中产生的铝屑、切削液可顺着槽道排出，不会堆积在吸附孔周边影响密封效果，日常维护只需要定期用压缩空气吹通吸附孔即可，不需要拆解整个工装。

　　这款真空工作台尤其适配小型数控铣床、桌面型雕刻机的精密加工场景，可覆盖手板加工、小型五金零件加工、PCB样板加工等多个领域的装夹需求，模块化的设计也为后续的功能拓展预留了足够空间，可根据特殊加工需求定制带定位销、避让槽的专用顶板，不需要改动底座主体结构，兼顾了通用性与专用性。
