适配FPV云台的APM2.5飞控板结构模型

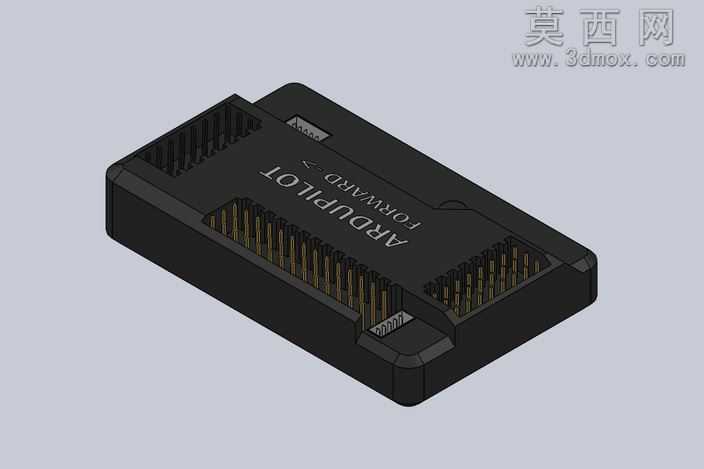

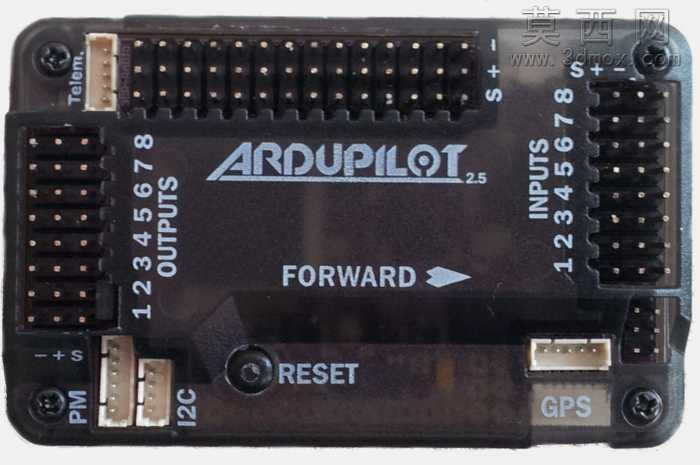

本模型围绕适配FPV云台系统嵌入需求，完成APM2.5飞控板的三维结构建模，建模过程严格参照实物的尺寸比例与硬件布局，完整还原飞控板的外壳轮廓、接口排布、功能标识区域与固定结构。建模阶段首先依据实物测绘数据搭建基板基准轮廓，精准定位板载的排针接口、功能按键与外接端口位置，其中左侧OUTPUTS输出通道排针、右侧INPUTS输入通道排针均按照实物针脚间距、排针高度完成参数化建模，确保每一路通道的位置与实物完全对应；板上的Telemetry、PM、I2C、GPS等外接端口，分别还原接口的插槽形态、针脚数量与周边防护结构，复位按键的凸起高度、按压行程也做了结构还原，外壳上的丝印标识区域通过纹理贴图实现，清晰呈现ARDUPILOT2.5标识、FORWARD方向箭头、各通道编号与功能标注。材质渲染阶段，基板采用哑光黑色工程塑料材质，还原飞控板外壳的磨砂质感，排针接口采用镀镍金属材质，呈现金属针脚的哑光银质感，接口插槽采用浅色耐高温塑料材质，固定螺丝采用黑色氧化金属材质，通过材质参数调整还原不同部件的表面粗糙度与反光特性，让整体模型视觉效果贴近实物。结构设计上重点考虑FPV云台嵌入的适配性，精准控制板体整体厚度与边缘轮廓，预留云台安装的对接空间，确保飞控板嵌入FPV云台系统时，各外接接口不会与云台结构产生干涉，同时还原板上的固定螺丝孔位，孔位深度、孔径完全匹配实物安装需求，方便后续装配模拟。建模过程中对板体的边角做了圆角处理，还原实物外壳的注塑工艺特征，对排针周边的塑料挡墙结构也做了精细化建模，还原硬件的防护设计细节，整体模型可用于FPV云台系统的装配模拟、结构干涉检查，也可作为航模硬件展示、教学演示的三维素材，帮助开发者直观了解APM2.5飞控板的硬件结构与嵌入FPV系统的安装逻辑。
