工业传动用直线导轨滑块结构设计

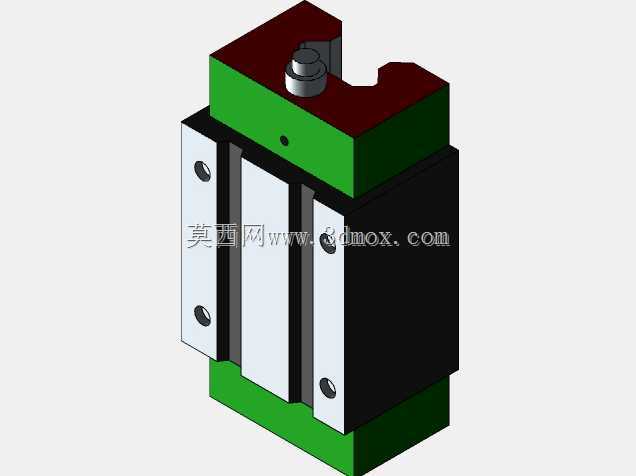

　　滑块与导轨接触的滚道面做了等截面圆弧优化，滚动体在滚道内的接触角设计为45度，可同时承受来自径向、反径向以及左右水平方向的额定载荷，相比单方向承载的导轨结构，在多方向受力的复杂工况下稳定性更优，比如机床切削过程中产生的各个方向切削抗力，都能通过滚道均匀传递到滑块本体，再分散到安装基座上，避免局部应力集中导致的滚道点蚀问题。从安装边界来看，滑块的安装孔位采用标准的跨距设计，本体两侧的安装面做了精磨处理，平面度控制在0.02mm以内，安装时不需要额外做适配加工，只要基座的安装面平面度满足要求，通过内六角螺栓即可完成锁紧固定，滑块端面预留了润滑脂注油口位置，可以直接对接自动润滑管路，也可以用黄油枪手动加注润滑脂，润滑通道直接连通各个滚道区域，能保证滚动体在往复运动过程中持续得到润滑，降低磨损速率。在各类需要精准直线往复运动的工业设备中，导轨滑块副是承担导向与载荷传递的核心基础部件，从普通的皮带输送线定位工位，到数控机床的进给轴、自动化生产线的移栽模组、检测设备的运动平台，再到包装机械的推料机构、电子设备的点胶滑台，几乎所有涉及直线位移的工位都能见到这类部件的身影。这款滑块采用四方型本体结构设计，整体为上下对称的夹持式布局，能够同时适配正装、反装、侧装等多种安装姿态，不会因为安装方向的改变出现载荷承载能力的大幅衰减。

　　滑块两端的密封件采用双唇口结构，内层密封负责阻挡滚道内的润滑脂外泄，外层密封可以阻挡加工过程中产生的切屑、粉尘、切削液等杂质进入滚道内部，在金属切削、木工加工这类粉尘切屑较多的工况下，能有效延长导轨副的使用寿命，不需要频繁拆解清理内部滚道。在设计建模过程中，首先要确定滑块的额定动载荷参数，根据目标应用场景的负载、运动速度、行程长度来匹配对应的滚道直径与滚动体数量，滚道的曲率半径要略大于滚动体半径，保证接触应力处于材料许用范围内，同时要控制滑块与导轨的配合预压等级，轻预压适合用于输送、搬运这类对定位精度要求不高但需要运动顺畅的场景，中预压适合用于机床进给、精密检测这类对刚度和定位精度有要求的场景，重预压则用于重载、有冲击载荷的加工工位，不同预压等级对应的滑块内部尺寸公差需要做对应调整，避免预压过大导致运动阻力骤升，或者预压不足出现间隙影响定位精度。

　　滑块的本体部分采用合金钢材质经淬火处理，硬度达到HRC58-62，保证滚道面有足够的耐磨性，上下两端的端盖采用工程塑料注塑成型，既可以起到滚动体的回流导向作用，也能降低滑块整体重量，端盖与本体的连接采用定位销加螺栓固定的方式，保证在高速往复运动过程中端盖不会出现移位，避免滚动体回流不畅出现卡滞问题。在实际选型应用中，需要根据设备的运动行程确定配套导轨的长度，同时根据单根导轨上配置的滑块数量、受力点位置来校核额定静载荷安全系数，当运动速度超过3m/s时，还需要考虑滑块的密封件耐磨性以及润滑脂的高速适应性，必要时可以加装金属刮板，清除导轨表面附着的较大切屑，避免切屑挤入密封件导致密封失效。

　　这类导轨滑块的运动阻力小，相比传统的滑动导轨，摩擦系数仅为滑动导轨的1/50左右，驱动功率损耗更低，长时间运行也不会出现爬行现象，低速运动时的平稳性更好，能够实现微米级的进给定位，在精密制造领域的应用优势十分明显。建模过程中对各个零件的配合公差做了严格定义，滚动体与滚道的配合间隙、端盖与本体的定位公差、密封件的压缩量都按照实际生产的工艺要求做了参数化设置，既可以直接用于虚拟装配验证，也可以作为选型参考的结构依据，帮助设计人员快速完成直线运动机构的方案搭建，减少重复建模的工作量。
