象头神甘尼萨图腾矢量造型设计

　　本次完成的象头神甘尼萨矢量造型，最初的设计触发点来自文创浮雕加工场景的实际需求——当时合作的金属蚀刻加工厂提出，现有象头神纹样多为位图格式，导入激光蚀刻机后会出现边缘锯齿、轮廓断点问题，无法直接用于不锈钢装饰板、铜质纪念章的批量加工，需要一套轮廓闭合、锚点规整的矢量造型作为加工母版。

　　设计初期先梳理了实际应用的边界条件：面向小型文创摆件的浮雕加工时，造型整体外轮廓需要控制在120mm×150mm的矩形边界内，预留出2mm的装夹压边位置，避免加工时夹具遮挡纹样核心区域；面向平面印刷场景应用时，所有曲线段的曲率半径不小于0.3mm，防止丝网印刷时出现糊版、断墨问题；面向CNC雕刻加工场景时，造型内部的镂空区域最小宽度不小于1.5mm，适配直径1mm的平底雕刻刀走刀需求，避免刀具断裂或加工不到位。

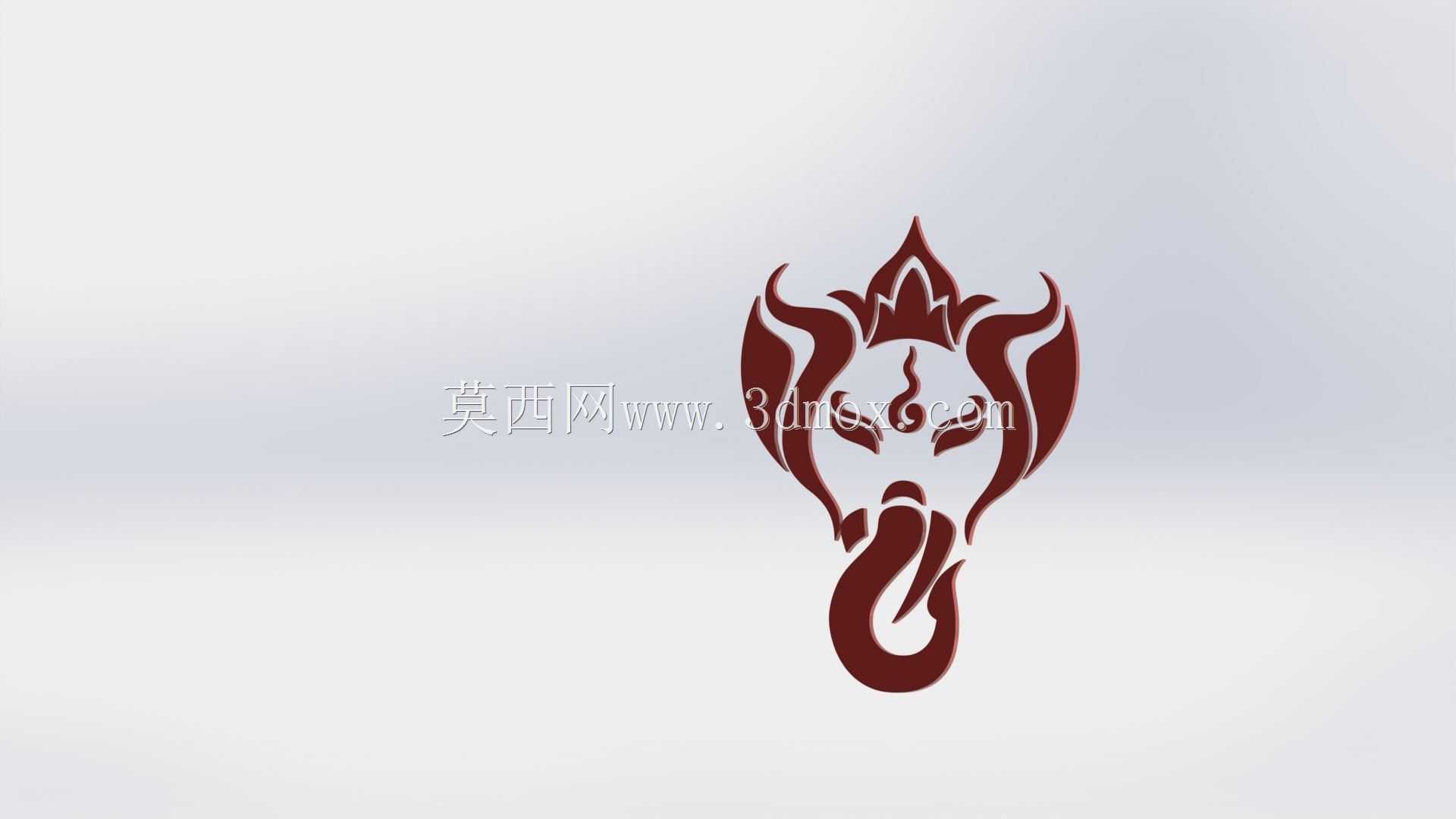

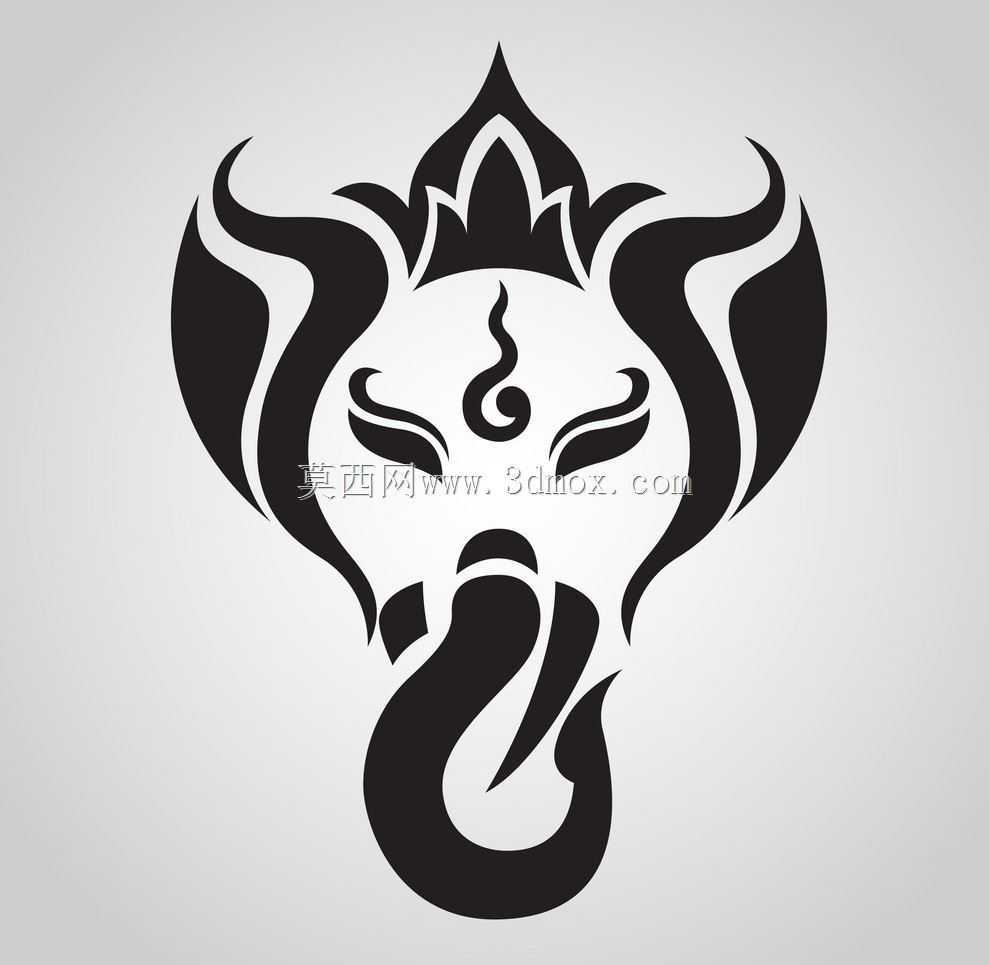

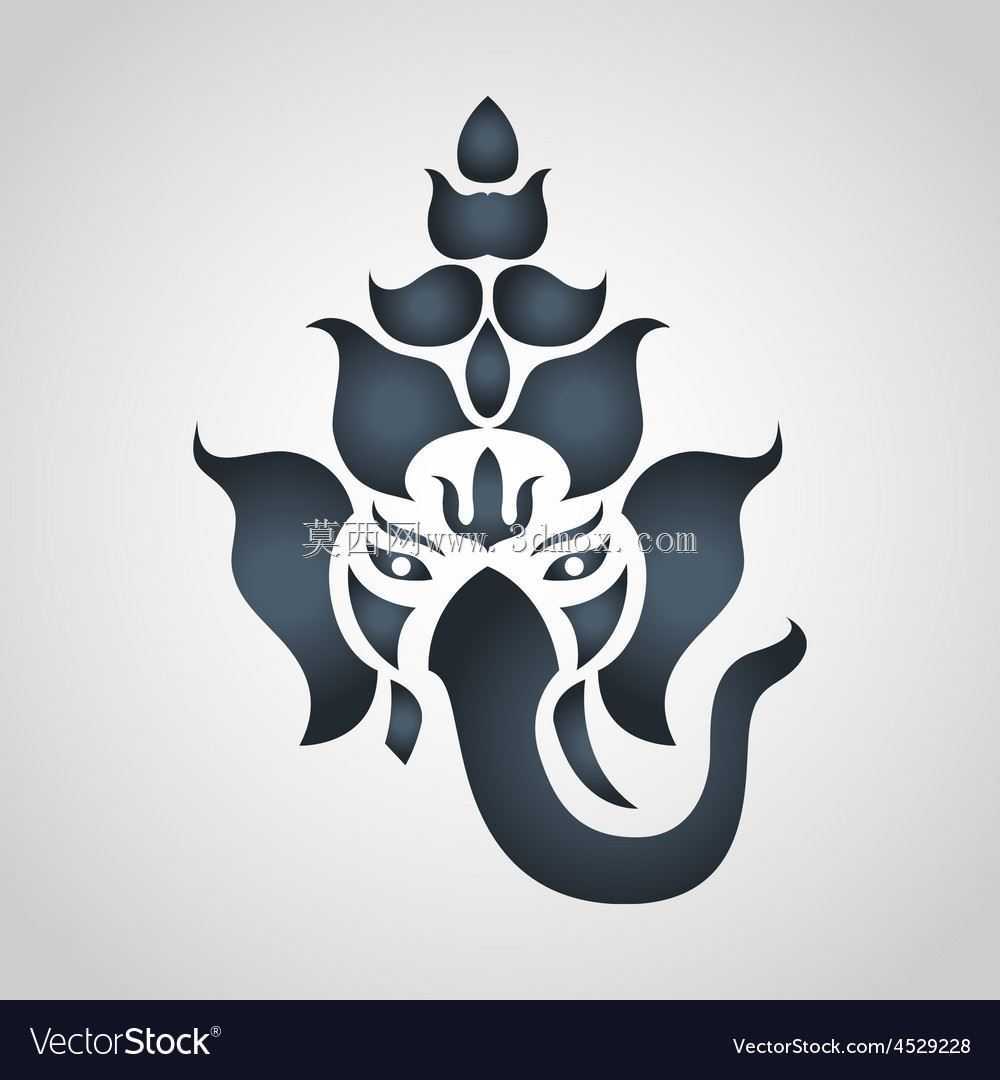

　　造型轮廓的构建过程中，没有直接照搬传统宗教画像的复杂细节，而是结合工业加工的特性做了适配调整：象头的外轮廓采用三段连续贝塞尔曲线拼接，从顶部宝冠的尖点过渡到两侧耳翼的外弧，再收束到象鼻的卷曲末端，所有拼接点的切线方向保持连续，避免加工时出现棱线错位；宝冠部分的火焰造型做了简化处理，将原本细碎的齿状轮廓调整为5组对称的圆弧凸起，既保留了原有造型的辨识度，又减少了激光切割时的穿孔次数，提升加工效率；眼部的造型采用闭合的柳叶形轮廓，没有添加多余的内部纹理，适配小尺寸加工时的清晰度要求；象鼻的卷曲部分做了等宽处理，整体宽度保持在8mm左右，内部的负形轮廓与外轮廓保持3mm的均匀间距，既满足蚀刻加工的药水腐蚀均匀性要求，也适合3D打印时的壁厚均匀性需求，避免打印时出现局部填充不足的问题。

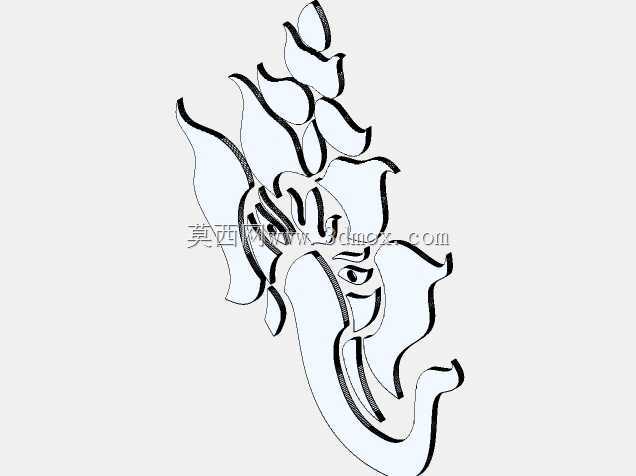

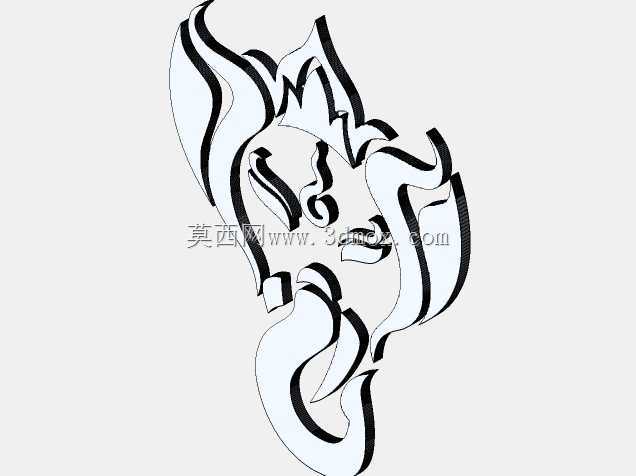

　　实际建模过程中，先导入参考位图做轮廓描摹，描摹完成后逐段调整锚点的控制柄，删除所有冗余锚点，将整体锚点数量控制在120个以内，降低矢量文件的体积，同时保证曲线的顺滑度；完成外轮廓构建后，对所有内部负形做了布尔运算检查，确保没有重叠路径、开放路径，所有轮廓均为闭合状态，可直接导入各类加工软件生成刀路；针对不同的应用场景，还预留了轮廓偏移的调整空间，用户可根据加工材质的不同，直接对整体轮廓做0.1-0.5mm的内外偏移，适配不同工艺的公差要求，比如亚克力切割时需要做0.2mm的外偏移补偿激光切缝，金属冲压时需要做0.3mm的内偏移补偿材料回弹。

　　从实际应用反馈来看，这套造型目前已经应用在三类场景中：一是金属书签的蚀刻加工，采用0.3mm厚度的黄铜板，蚀刻深度0.1mm，加工后轮廓清晰无毛刺，良率达到98%以上；二是木质挂牌的CNC雕刻，采用15mm厚度的榉木板，雕刻深度2mm，走刀速度1200mm/min，没有出现断刀、崩边问题；三是文创贴纸的印刷，采用PVC材质，最小的细节线条也能清晰呈现，没有糊版问题。设计过程中特意规避了过于尖锐的内角，所有内角都做了R0.5mm的圆角处理，既避免加工时的应力集中，也提升了造型的整体柔和感，符合文化装饰类产品的视觉需求。
