电源变压器用浅槽型金属安装承托板

　　这款浅槽型金属承托板，是电源变压器装配环节里常用的内置结构件，日常在小功率工频电源变压器、低压控制变压器的壳体内部都能见到这类零件的身影，主要作用是承托变压器的铁芯与绕组总成，避免绕组直接和外壳底壁接触，同时预留出绕组与壳体之间的安全绝缘间隙，也能在设备受外力冲击时，给内部线圈提供基础的限位防护，减少绕组移位导致的引线脱焊、绝缘层破损风险。

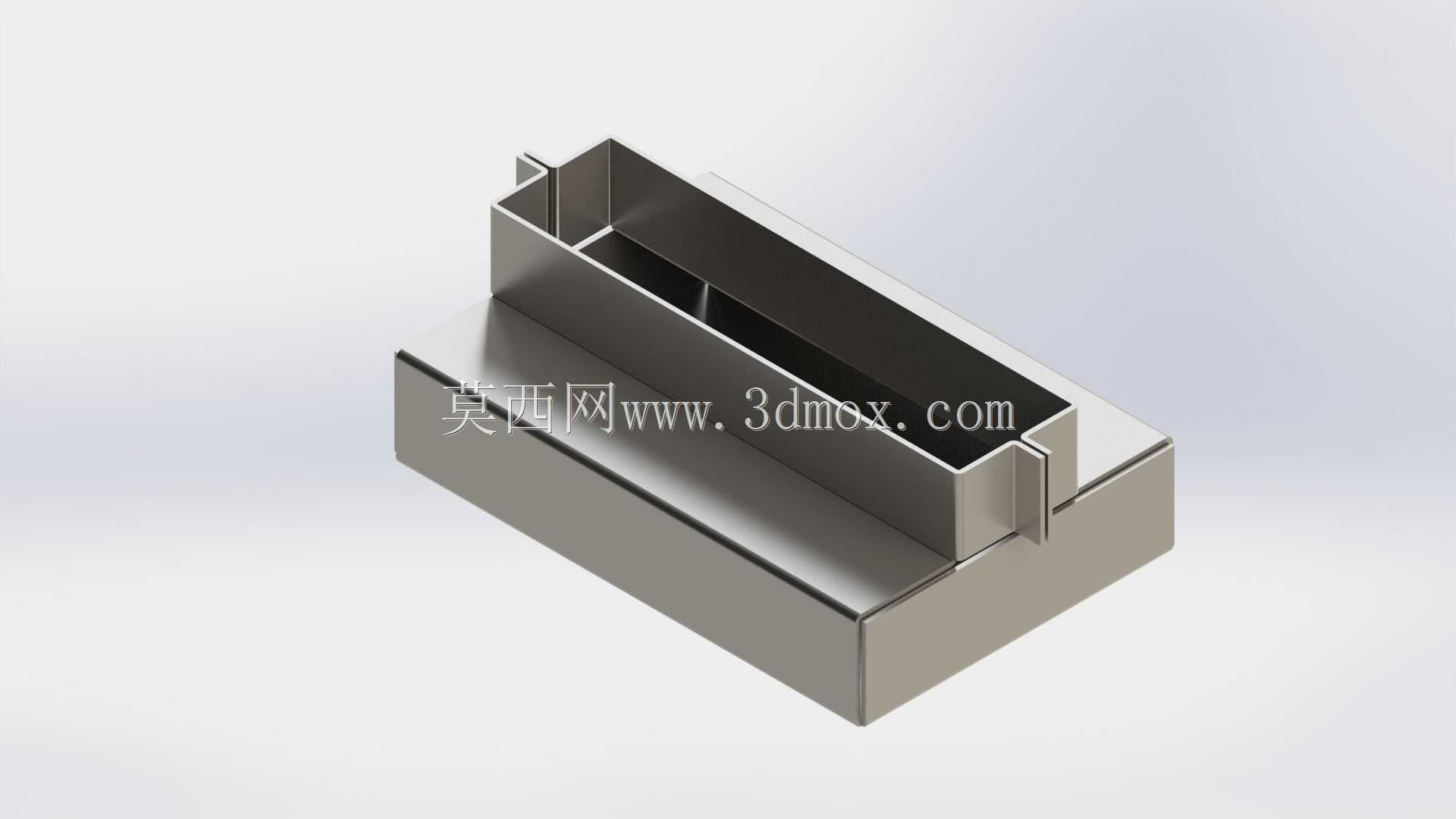

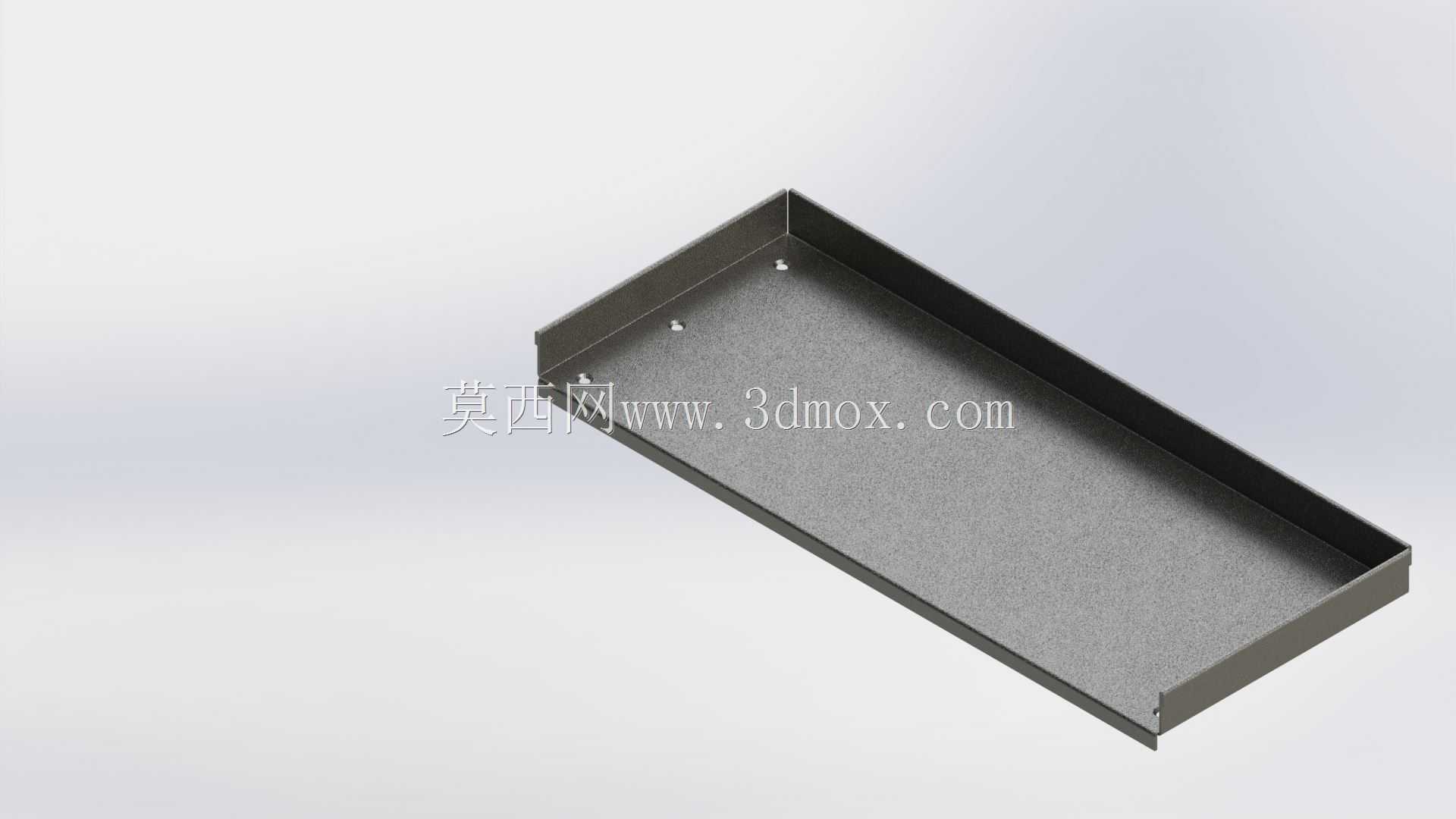

　　从结构设计来看，零件采用一体折弯成型工艺，整体为狭长矩形浅槽结构，槽体的四个侧边高度统一，折弯处做了微小的圆角过渡，避免钣金折弯时出现应力开裂，同时也能消除锐边割伤装配人员、划破绝缘线材的隐患。槽底平面做了平整度控制，平面度公差控制在合理范围内，保证变压器铁芯安装后不会出现翘曲，避免铁芯因安装应力产生额外的空载损耗。槽体的三个侧边为连续折弯封闭结构，仅其中一个短边预留了微小的开口缺口，这个缺口是专门为变压器的低压、高压引线出线预留的通道，引线可以顺着缺口位置引出到壳体外部的接线端子处，不需要额外在槽壁上打孔，减少加工工序的同时也能避免孔边毛刺划伤引线绝缘层。

　　槽内靠近两个短边的位置，设计有两个小型的凸点定位柱，这两个凸点是和变压器铁芯底部的定位孔匹配的，装配时只需要将铁芯的定位孔对准凸点放下，就能快速完成铁芯的预定位，不需要额外的工装夹持就能进行后续的点胶或者螺丝固定工序，能有效提升装配线的作业效率。槽体的外侧折弯边和安装壳体的内壁之间保留了微小的配合间隙，装配时可以顺着壳体的导向滑槽直接推入到位，不需要反复调整位置，推入到位后槽体的折边会和壳体内壁的限位台阶贴合，限制槽体的纵向窜动。

　　从安装边界来看，这款零件的整体长宽尺寸适配常规的小功率电源变压器壳体内部安装空间，槽体深度刚好匹配常用的E型、EI型铁芯叠厚尺寸，不会出现槽深过浅导致铁芯突出槽体、或是槽深过深浪费壳体内部空间的问题。零件的板材厚度选用常规的冷轧钢板厚度，兼顾结构强度与轻量化需求，在承受变压器铁芯与绕组的整体重量时不会出现槽底下凹变形，同时也不会过多增加整体设备的重量。表面采用常规的喷塑或者镀锌处理，具备基础的防锈能力，同时表面的绝缘涂层也能避免金属板和绕组直接接触造成的短路风险。

　　在实际应用场景中，这类金属承托板除了用在常规的工业控制电源变压器内部，也会适配部分小型开关电源、隔离变压器的内部结构，部分户外使用的防水型变压器，也会采用这类结构的承托板，配合槽底预留的微小透气间隙，避免槽内积聚凝露导致绝缘性能下降。设计这类钣金件的时候，需要重点控制折弯的回弹量，保证槽体的内部宽度尺寸和铁芯的宽度尺寸匹配，间隙控制在合理的装配公差范围内，间隙过大会导致铁芯安装后出现晃动，间隙过小则会导致铁芯无法顺利放入槽内，同时凸点定位柱的高度不能过高，避免顶到铁芯内部的硅钢片导致叠片松散，也不能过低导致定位失效。另外出线缺口的位置需要和壳体上的接线孔位置对齐，避免引线出线时出现过度弯折，长期使用后引线断裂的问题。
